Передние двери
Снятие
Для снятия замка и ручки двери выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите обивку двери.
3. Отверните самонарезающий винт и снимите внутреннюю ручку открытия двери.
4. Снимите водонепроницаемую пленку.
Рис. 17.20. Замок и ручки передней двери: а – места смазки; 1 – ограничитель открывания двери; 2 – разрезной штифт; 3 – наружная ручка двери; 4 – цилиндр замка передней двери; 5 – замок двери в сборе; 6 – нижняя задняя направляющая стекла; 7 – внутренняя ручка двери
Источник доступен на веб-сайте: autoinstruction
5. Снимите нижнюю заднюю направляющую стекла 6 (рис. 17.20).
6. Отсоедините тягу от ручки замка передней двери.
7. Отверните винт и снимите наружную ручку 3 двери.
8. Снимите цилиндр 4 замка передней двери.
9. Отверните три винта и снимите замок 5 двери в сборе.

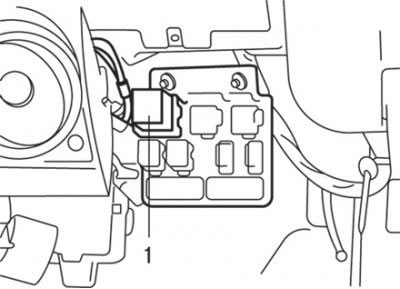

Рис. 17.21. Расположение электронного блока (1) управления системой блокировки замков дверей на автомобилях с центральной блокировкой замков дверей, кроме автомобилей, оборудованных системой дистанционного управления замками дверей
10. При необходимости снимите электронный блок управления системой блокировки замков дверей (автомобили с центральной блокировкой замков дверей, кроме автомобилей, оборудованных системой дистанционного управления замками дверей) (рис. 17.21).
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Проверьте ход внутренней ручки двери.
2. Установите обивку двери.
3. Отрегулируйте установку двери.
Задние двери
Снятие
Для снятия замка и ручки двери выполните следующие операции.
1. Снимите обивку двери.
2. Отверните самонарезающий винт и снимите внутреннюю ручку открытия двери.
3. Снимите водонепроницаемую пленку.
4. Отсоедините от ручки замка задней двери тяги.
Рис. 17.22. Замок и ручки задней двери: а – места смазки; 1 – ограничитель открывания двери; 2 – разрезной штифт; 3 – внутренняя ручка двери; 4 – наружная ручка двери; 5 – винт (6 Н·м); 6 – замок двери в сборе
5. Отверните винт и снимите наружную ручку 4 (рис. 17.22) двери.
6. Отверните три винта и снимите замок 6 двери в сборе.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Проверьте ход внутренней ручки двери.
2. Установите обивку двери.
3. Отрегулируйте установку двери.
