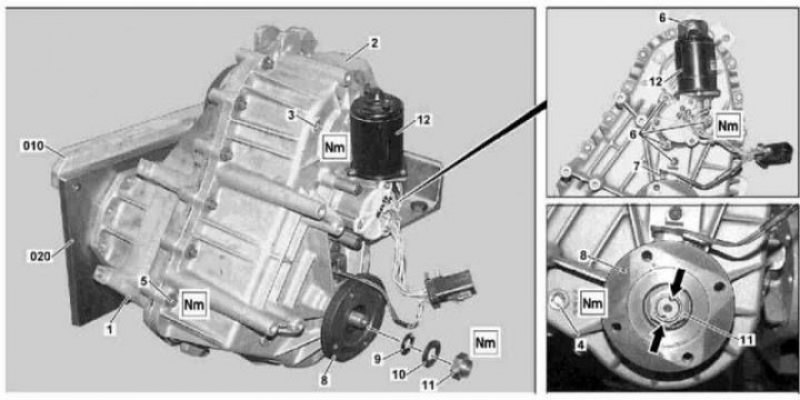

Замена сальника переднего выходного вала: 1 - Раздаточная коробка; 2 - Крышка картера; 3 - Сливная пробка; 4 - Заливная пробка; 5 - Болты; 6 - Болты; 7 - Датчик оборотов; 8 - Выходной фланец заднего карданного вала; 9 - Уплотнительное кольцо; 10 - Шайба; 11 - Гайка; 12 - Сервомотор; 010 - Монтажный стенд; 020 - Опорная пластина

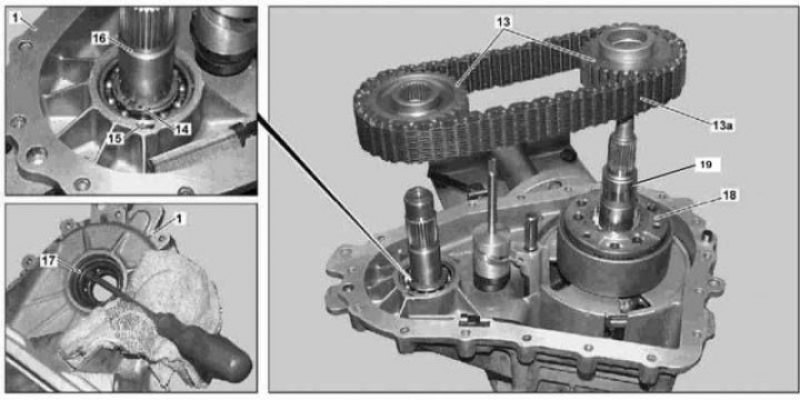

Замена сальника переднего выходного вала: 1 - Раздаточная коробка; 13 - Звездочки цепной передачи; 13а - Приводная цепь; 14 - Стопорное кольцо; 15 - Шариковый подшипник; 16 - Передний выходной вал; 17 - Сальник; 18 - Планетарный редуктор; 19 - Задний выходной вал
Замена сальника переднего выходного вала: 17 - Сальник; 030 - Оправка
1. Иллюстративный материал по замене сальника переднего выходного вала раздаточной коробки представлен на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Выверните пробку (3) и слейте из картера раздаточной коробки масло.
3. Снимите раздаточную коробку (1) (см. Раздел Снятие и установка раздаточной коробки) и закрепите ее на монтажном стенде (010) при помощи опорной пластины (020).
4. Снимите задний выходной фланец (8) (см. Раздел Замена сальника выходного фланца заднего карданного вала).
5. Выверните крепежные болты (6) и снимите сервомотор (12) в сборе с датчиком оборотов (7).
6. Потянув наружу, извлеките датчик оборотов (7).
7. Выверните болты (5) и снимите крышку (2).
[Посмотрите оригинал на портале: Autoinstruction.ru]
8. Потянув наружу, снимите звездочки (13) в сборе с приводной цепью (13а).
9. Снимите стопорное кольцо (14) и снимите выходной вал привода передней оси (16).
Примечание. При снятии стопорного кольца удерживайте вал неподвижно.
10. Поддев подходящей отверткой, извлеките сальник (17) переднего выходного вала из своего посадочного гнезда и посадите на его место новый, воспользовавшись подходящей оправкой (030), - перед застукиванием сальника зафиксируйте сборку планетарного редуктора (18) с целью предотвращения ее выпадения.
11. Установите на место передний выходной вал (16) и зафиксируйте его стопорным кольцом (14), проследив за надежностью посадки последнего в приемной канавке.
12. Установите сборку цепного привода (13 и 13а).
13. Приболтите крышку (2), предварительно зачистив сопрягаемые поверхности и наложив подходящий герметик.
14. Установите на место сервомотор (12) и датчик оборотов (7), затяните крепежные болты (6).
15. Установите фланец заднего карданного вала (см. Раздел Замена сальника выходного фланца заднего карданного вала).
16. Залейте в раздаточную коробку свежее масло до уровня нижнего среза заливного/контрольного отверстия.
17. В заключение запустите двигатель и проверьте раздаточную коробку на наличие признаков развития утечек.
