Детали установки промежуточного подшипника заднего карданного вала
Детали установки промежуточного подшипника заднего карданного вала
Детали установки промежуточного подшипника заднего карданного вала
Снятие

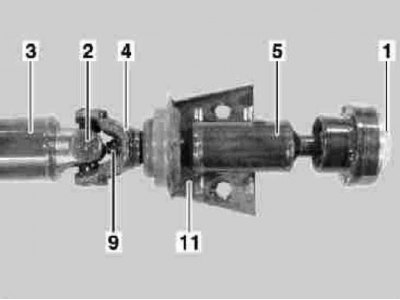

1. Снимите карданный вал (см. Раздел Снятие и установка заднего карданного вала) и перенесите его на верстак, - постарайтесь не повредить передний фланец (1).
2. Уложив вал прямолинейно, пометьте относительные установочные положения карданного сочленения (2) задней секции вала (3), соединительного рычага (4) и передней секции вала (5).

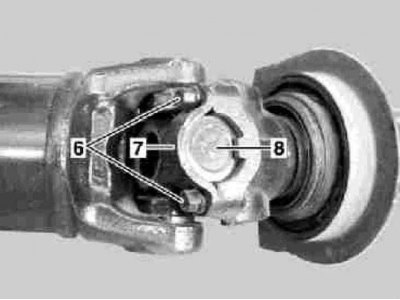

3. Выверните четыре болта (6) и снимите два хомута (7) переднего карданного сочленения.
4. Отделите заднюю секцию вала (3) от соединительного рычага (4), - постарайтесь не выронить шарнирные чашки (8).
Данные скопированы с ресурса: AutoInstruction
5. Отпустите стяжную гайку (9) и снимите регулировочную шайбу.

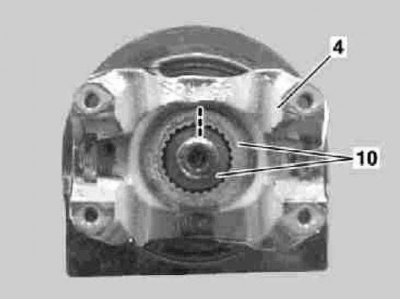

6. Пометьте положение соединительного рычага (4) относительно внутреннего клиновидного шлицевого сочленения.
7. Снимите со сборки вала рычаг (4) и сборку промежуточного подшипника (11), - в последнем случае воспользуйтесь двухзахватным съемником, постарайтесь не повредить передний фланец (1).
Установка
1. Посадите промежуточный подшипник (11) на переднюю секцию вала (5) крепежными отверстиями вперед.
2. Проследив за правильностью совмещения нанесенных в процессе демонтажа посадочных меток (см. параграф 6 выше), посадите на переднюю секцию вала (5) соединительный рычаг (4).
3. Установите регулировочную шайбу и наверните гайку (9).
4. Предварительно тщательно зачистив сопрягаемые поверхности, заправьте карданное сочленение (2) в соединительный рычаг (4), проследите за правильностью ввода компонентов в зацепление, затем добейтесь правильного совмещения нанесенных в процессе демонтажа (см. параграф 2 выше) установочных меток.
5. Установите сборку вала на свое штатное место (см. Раздел Снятие и установка заднего карданного вала).
