Детали установки звездочки коленчатого вала двигателя серии 111
Детали установки направляющей цепи на головке цилиндров двигателя серии 111
М111
Звездочка коленчатого вала
1. Детали установки звездочки коленчатого вала двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите поддон картера (см. Раздел Обслуживание системы смазки).
3. Снимите крышку привода ГРМ (см. Раздел Снятие и установка крышек привода ГРМ).
4. Отболтите звездочку (6) привода масляного насоса, либо снимите насосную сборку (см. Раздел Обслуживание системы смазки).
5. Снимите цепь привода масляного насоса (8).
6. Снимите газораспределительную цепь (см. Раздел Замена газораспределительной цепи), - для скидывания цепи со звездочки коленчатого вала (11) отведите в сторону планку натяжителя.
7. При помощи съемника (06) демонтируйте звездочку коленчатого вала (11).
8. Установка производится в обратном порядке. В случае необходимости звездочку перед посадкой на цапфу вала следует разогреть, проследите также за правильностью попадания сегментных шпонок (12) в приемный паз. Направляющая цепи на головке цилиндров
9. Детали установки направляющей цепи на головке цилиндров двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
10. Снимите переднюю крышку (23) головки цилиндров (см. Раздел Снятие и установка крышек привода ГРМ).
11. Провернув коленчатый вал в нормальном направлении, приведите поршень первого цилиндра в положение 20° после ВМТ.
12. При помощи блокирующих штифтов (01) зафиксируйте впускной (75) и выпускной (78) распределительные валы.
13. Снимите натяжитель цепи (14) (см. ниже).
14. Отболтите и снимите направляющую цепи (70).
15. Установка производится в обратном порядке.
Направляющие цепи на крышке привода ГРМ
Детали установки направляющей цепи на крышке привода ГРМ двигателя серии 111
1. Детали установки направляющей цепи на крышке привода ГРМ двигателя серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите головку цилиндров (см. Раздел Снятие и установка головки(ок) цилиндров).
3. Снимите крышку привода ГРМ (65) (см. Раздел Снятие и установка крышек привода ГРМ).
Примечание. Необходимость в демонтаже поддона картера отсутствует, - постарайтесь не повредить уплотнительную прокладку поддона.
4. Снимите направляющую цепи (6) с несущего штифта (8).
5. Установка производится в обратном порядке.
Натяжитель цепи
Детали установки натяжителя газораспределительной цепи двигателя серии 111

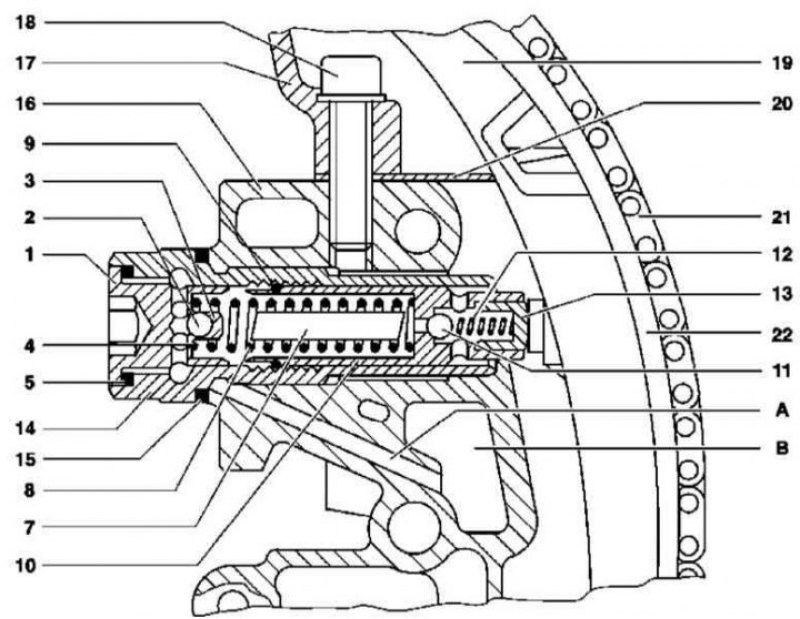

Конструкция натяжителя газораспределительной цепи двигателя серии 111: 1 - Заглушка; 2 - Шарик контрольного клапана возвратного потока; 3 - Пружина; 4 - Направляющая шарика; 5 - Алюминиевый уплотнительный элемент; 7 - Шток; 8 - Пружина; 9 - Подпружиненный фиксатор; 10 - Упор; 11 - Шарик редукционного клапана; 12 - Пружина; 13 - Упор (запрессован); 14 - Корпус натяжителя; 15 - Алюминиевый уплотнительный элемент; 16 - Крышка корпуса натяжителя; 17 - Головка цилиндров; 18 - Болт с шайбой; 19 - Натяжная планка; 20 - Прокладка головки цилиндров; 21 - Газораспределительная цепь; 22 - Пластмассовая фрикционная накладка планки; А - Канал подачи масла; В - Масляный ресивер натяжителя
1. Детали установки и конструктивные особенности натяжителя газораспределительной цепи двигателя серии 111 показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Снимите крышку воздухоочистителя (см. Главу Снятие и установка компонентов впускного воздушного тракта).
3. На моделях, оборудованных системой наддува воздуха, снимите компрессор.
4. Во избежание заскакивания цепи при ее снятии за звездочки коленчатого вала проверните коленчатый вал в нормальном направлении и приведите поршень первого цилиндра в положение 20° после ВМТ, - просматриваемый через маслоналивную горловину кулачок привода впускного клапана (26) должен развернуться рабочим выступом вверх под углом, - снимите крышку (25).
5. Оберните чистой ветошью генератор.
6. Ослабьте торцевую заглушку (1) и снимите сборку натяжителя (14).
7. Установка производится в обратном порядке, - на забудьте заменить уплотнительный элемент (15).
8. В заключение запустите двигатель и проверьте сборку натяжителя на наличие признаков развития утечек.
Натяжная планка
Детали установки натяжной планки на двигателе серии 111
1. Детали установки натяжной планки на двигателе серии 111 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите головку цилиндров (см. Раздел Снятие и установка головки(ок) цилиндров).
3. Снимите крышку привода ГРМ (65) (см. Раздел Снятие и установка крышек привода ГРМ).
Примечание. Необходимость в демонтаже поддона картера отсутствует, - постарайтесь не повредить уплотнительную прокладку поддона.
4. Снимите натяжную планку (19) с несущего штифта (17).
5. Установка производится в обратном порядке.
М112/113
Направляющие цепи на крышке привода ГРМ
Детали установки направляющих цепи на крышке привода ГРМ двигателей серий 112 и 113: 1 - Направляющие цепи; 2 - Коленчатый вал; 3 - Балансировочный вал
1. Детали установки направляющих газораспределительной цепи на двигателях серий 112 и 113 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите панели отделки силового агрегата.
3. В случае необходимости снимите защиту картера (см. Главу Кузов).
4. На моделях, оборудованных двигателем 113.942 (ML 230), снимите воздухоотбойник.
5. Слейте двигательное масло (см. Главу Замена двигательного масла и масляного фильтра).
6. Снимите головки цилиндров (см. Раздел Снятие и установка головки(ок) цилиндров).
7. Снимите нижнюю секцию поддона картера (см. Раздел Обслуживание системы смазки).
8. Снимите крышку привода ГРМ (см. Раздел Снятие и установка крышек привода ГРМ).
9. Одновременно снимая с крепежных болтов, демонтируйте направляющие цепи (1).
10. Установка производится в обратном порядке.
Натяжитель цепи
М112/113 (кроме М113.965/981)
Детали установки натяжителя цепи двигателей серий 112 и 113 (кроме 113.965/981)
1. Детали установки натяжителя цепи на двигателях серий 112 и 113 (кроме 113.965/981) показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите сборку вентилятора системы охлаждения с вязкостной муфтой (1).
3. Снимите кожух вентилятора (2).
4. Снимите ремень привода вспомогательных агрегатов (3).
5. Снимите генератор (4) (см. Главу Системы электрооборудования двигателя).
6. Снимите натяжитель (6) с крышки привода ГРМ (5).
7. Установка производится в обратном порядке, - не забудьте заменить уплотнительный элемент.
М113.965/981

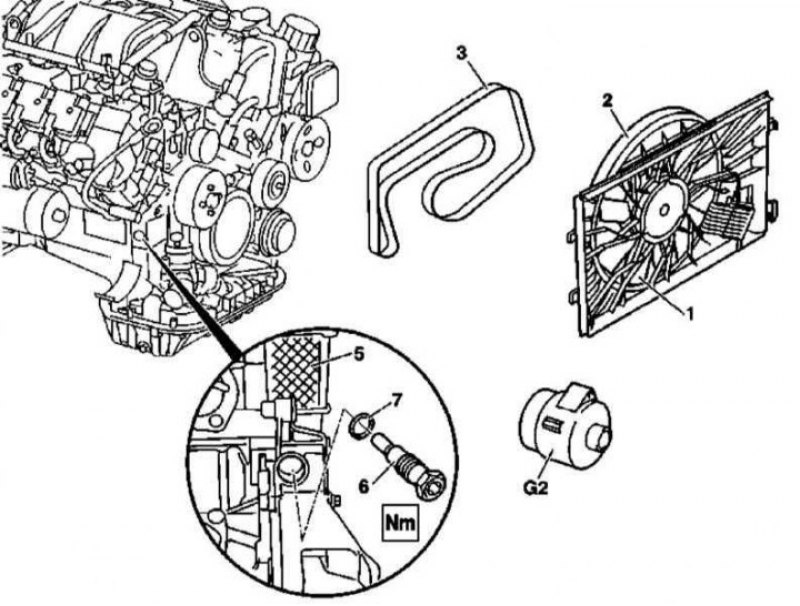

Детали установки натяжителя цепи двигателей 113.965/981
1. Детали установки натяжителя цепи на двигателях 113.965/981 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите вентиляторную сборку (2 и 1).
3. Снимите генератор (G2) (см. Главу Системы электрооборудования двигателя).
4. Снимите натяжитель (6) с крышки привода ГРМ (5).
5. Установка производится в обратном порядке, - не забудьте заменить уплотнительный элемент (7).
