Детали установки датчика CMP двигателя серии 111: 11/1 - Уплотнительное кольцо; 11/2 - Регулировочная прокладка; L5/1 - Датчик CMP

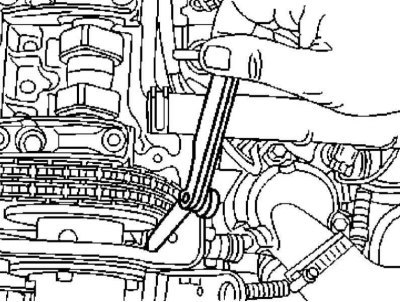

Регулировка датчика CMP при помощи щупа лезвийного типа
1. Детали установки катушек зажигания дизельного двигателя серии 612 показаны на иллюстрации, - не забудьте заменить уплотнительное кольцо (11/1).
2. После замены датчика CMP (L5/1) необходимо произвести установку зазора распределительного вала: проверните коленчатый вал таким образом, чтобы сегмент звездочки распределительного вала оказался напротив датчика и при помощи щупа лезвийного типа измерьте зазор между сегментом звездочки и датчиком, - требуемое значение составляет 0.5 мм, в случае необходимости произведите соответствующую корректировку путем подбора регулировочной прокладки (11/2): 0.1÷1.0 мм.
