Детали установки группы электромоторов привода регулировки положения подушки сиденья
1. Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите спинку переднего сиденья (см. Главу Кузов).
3. Выверните винты (2) на раме.
4. Снимите подушку сиденья (1) с регулировочного механизма.
5. Рассоедините контактные разъемы электропроводки приводных электромоторов (М25m2 и М25m3).
6. Выверните винты (3) опорных кронштейнов (4 и 5) и снимите последние.
7. Снимите стопорные кольца (6) и извлеките несущие пальцы (7) из головок вилок.
8. Выверните винты (8) и снимите осевые держатели.
9. Снимите электромоторы привода регулировки высоты переднего (М25m2) и заднего (М25m3) краев подушки.
Материал опубликован ранее на: Autoinstruction.ru
10. Установка производится в обратном порядке.
11. В заключение проверьте исправность функционирования электропривода.
Электромоторы привода регулировки положения подушки

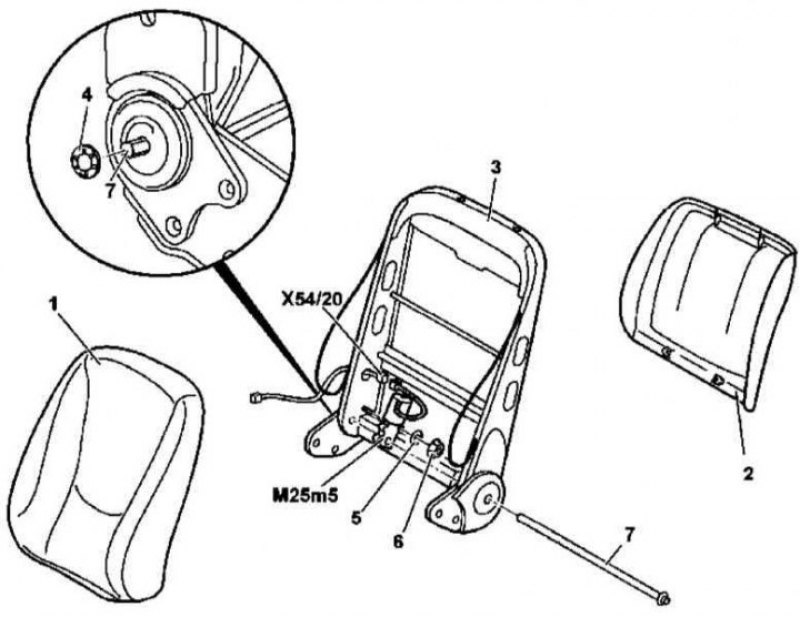

Детали установки группы электромоторов привода регулировки наклона спинки сиденья
1. Соответствующий иллюстративный материал представлен на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите спинку сиденья (см. Главу Кузов).
3. Снимите накладку спинки (2).
4. Отжав раму спинки (3) вниз, извлеките из нее вставные направляющие накладки (1).
5. Снимите стопорную шайбу (4) оси регулятора (7), - шайба подлежит замене в обязательном порядке.
6. Отдайте гайку (6) крепления приводного электромотора (М25m5).
7. Снимите резиновый демпфер (5).
8. Извлеките ось (7) регулятора.
9. Рассоедините контактный разъем (Х54/20) и снимите сборку приводного электромотора (М25m5), - оттяните накладку (1) от рамы приблизительно на 10 см.
10. Установка производится в обратном порядке.
