Снятие и установка модулей фронтальных подушек безопасности (Mercedes M-Class W163)

0

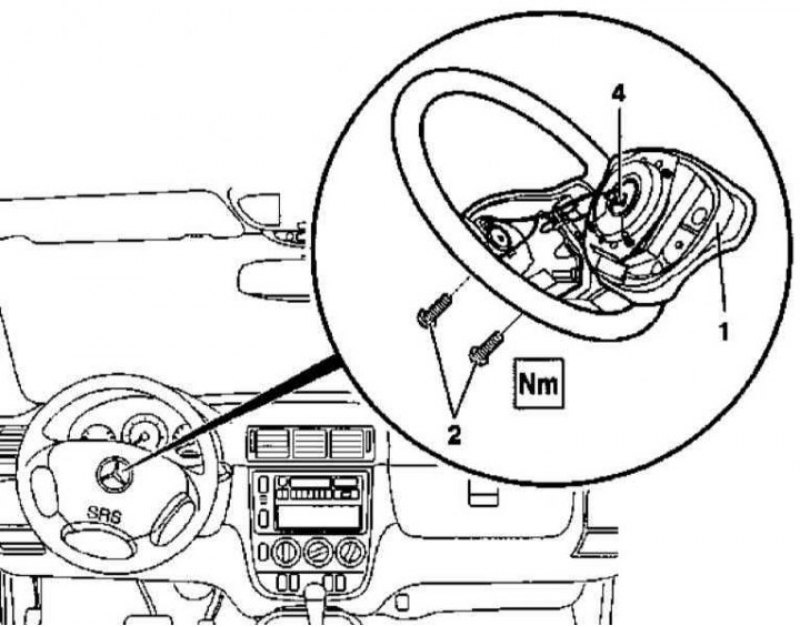

1. Детали установки модуля водительской фронтальной подушки безопасности показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

2. Отсоедините отрицательный провод от батареи.

3. Выверните крепежные винты (2).

4. Отделите модуль подушки безопасности (1) от рулевого колеса.

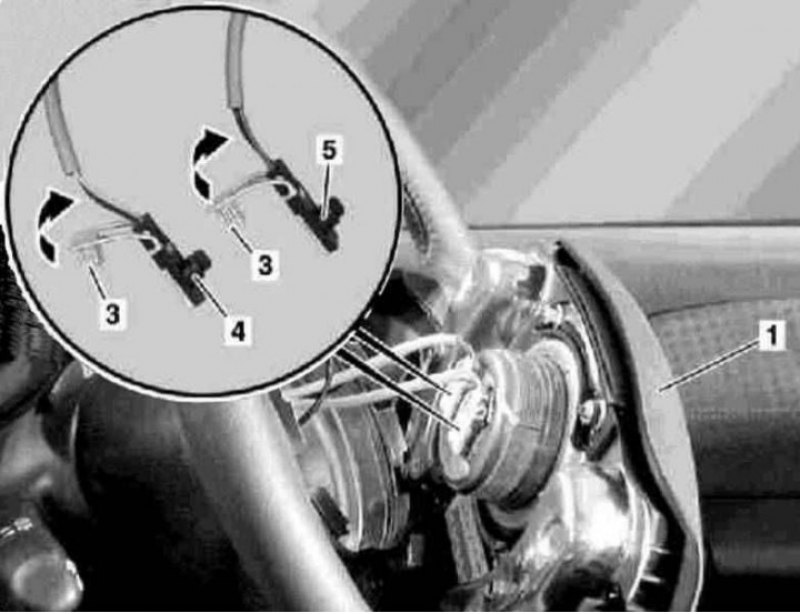

5. На моделях выпуска с 01.09.01 отпустите фиксаторы (3) на контактных разъемах электропроводки (4 и 5).

6. Рассоедините контактный разъем(ы) электропроводки (4/4 и 5) запала газогенератора.

7. Окончательно снимите модуль подушки безопасности (1).

Внимание! Подлежащий утилизации модуль должен быть предварительно разряжен в условиях мастерской автосервиса!

8. Установка производится в обратном порядке, - проследите за надежностью защелкивания защелки(ок) контактного разъема(ов).

9. Закончив установку, удостоверьтесь в исправности срабатывания возвратного механизма комбинированного подрулевого переключателя, в заключение произведите диагностику SRS с применением специального оборудования (обратитесь за помощью к специалистам автосервиса).

Пассажирская подушка безопасности

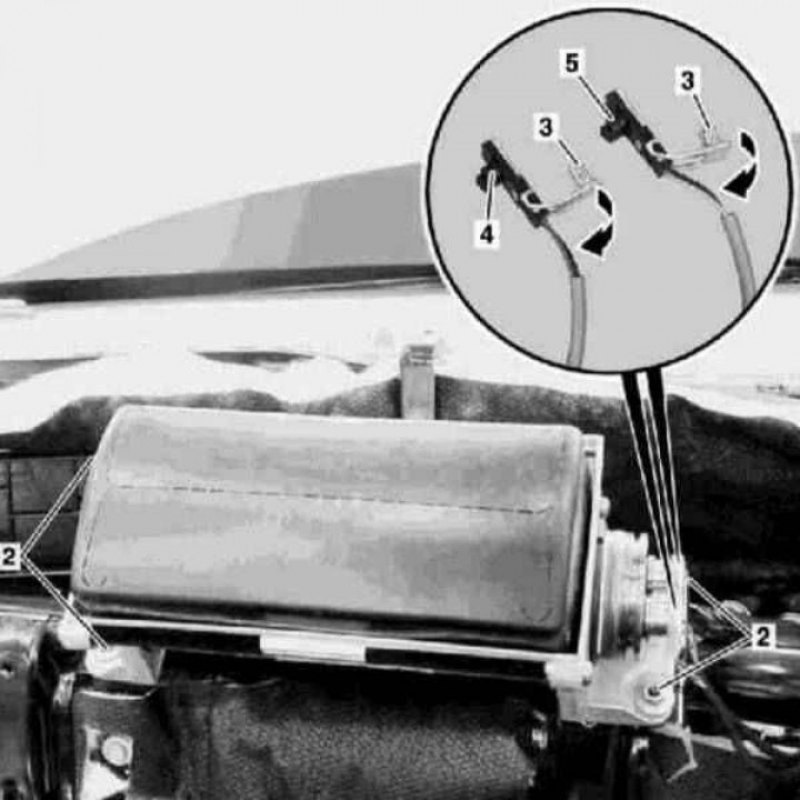

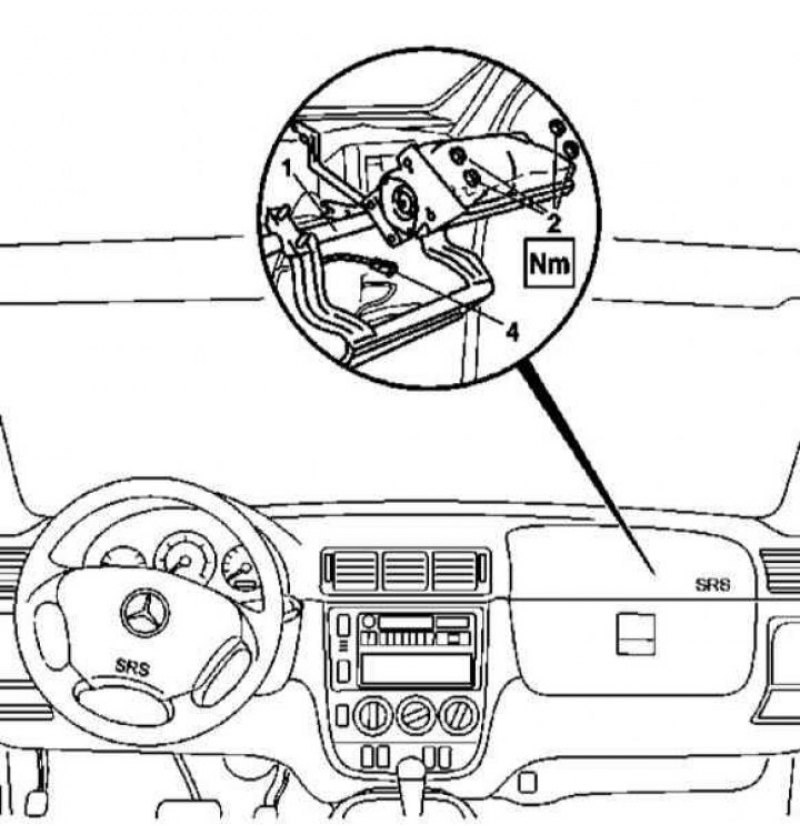

1. Детали установки модуля пассажирской фронтальной подушки безопасности показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.

2. Отсоедините отрицательный провод от батареи.

3. Снимите панель приборов (1) (см. Главу Кузов).

4. На моделях выпуска с 01.09.01 отпустите фиксаторы (3) на контактных разъемах электропроводки (4 и 5).

5. Рассоедините контактный разъем(ы) электропроводки (4/4 и 5) запала газогенератора.

6. Отпустите самоконтрящиеся гайки (2) и снимите модуль пассажирской фронтальной подушки безопасности.

Внимание! Подлежащий утилизации модуль должен быть предварительно разряжен в условиях мастерской автосервиса!

7. Установка производится в обратном порядке, - проследите за надежностью защелкивания защелки(ок) контактного разъема(ов).

8. В заключение произведите диагностику SRS с применением специального оборудования (обратитесь за помощью к специалистам автосервиса).
