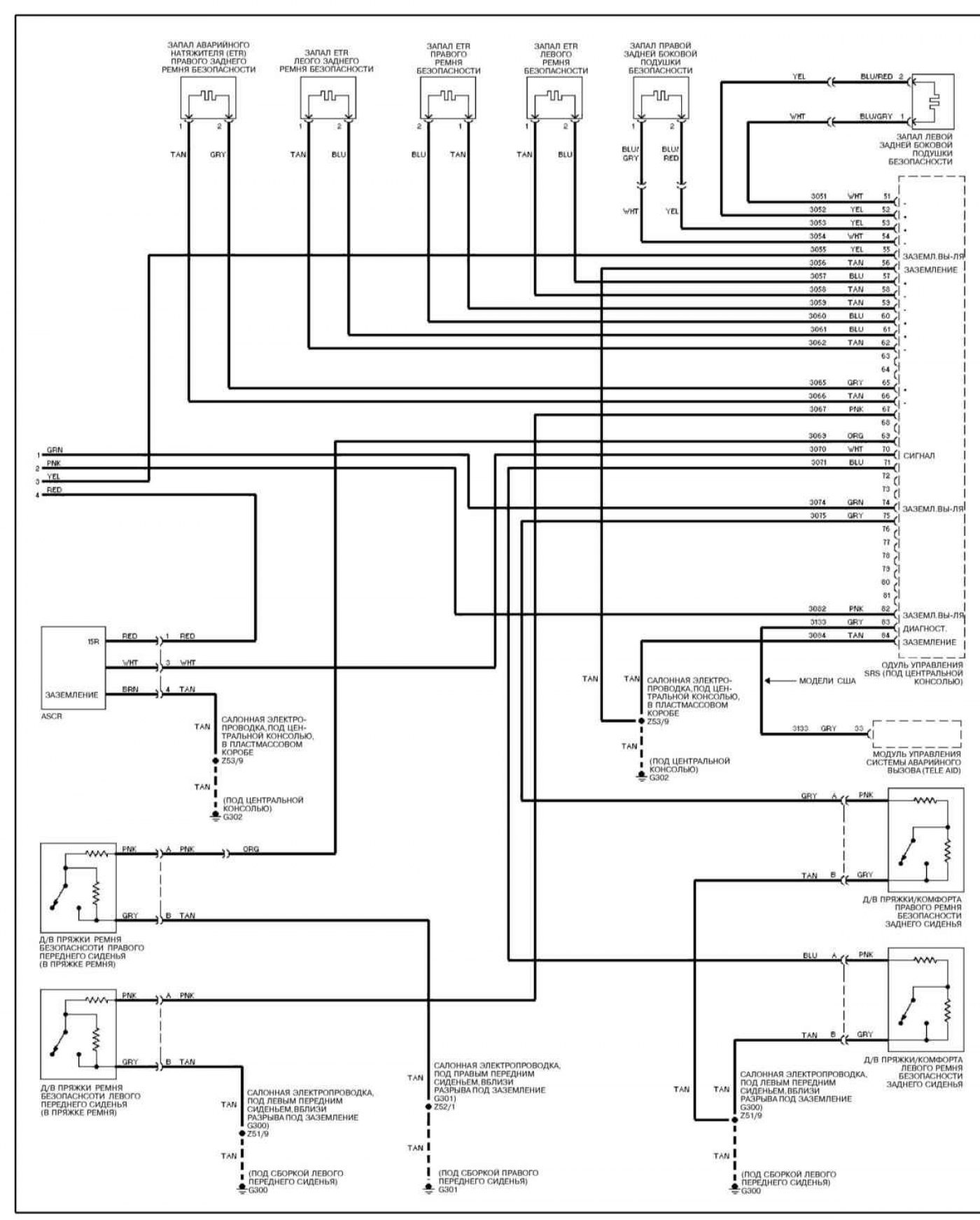

Система дополнительной безопасности (SRS) (без функции памяти положения сидений) (ML 430)



Система дополнительной безопасности (SRS) (без…
Открыть большую картинку в новой вкладке »


Система дополнительной безопасности (SRS) (без…
Открыть большую картинку в новой вкладке »


Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите здесь →
Статья проверена экспертом: Михаил Кондратьев
