Блокировка переключений АТ (ML 430) [
Mercedes M-Class W163
]
Главная
Мерседес
М-Класс
1997-2005
Электрооборудование
Электрические схемы
0

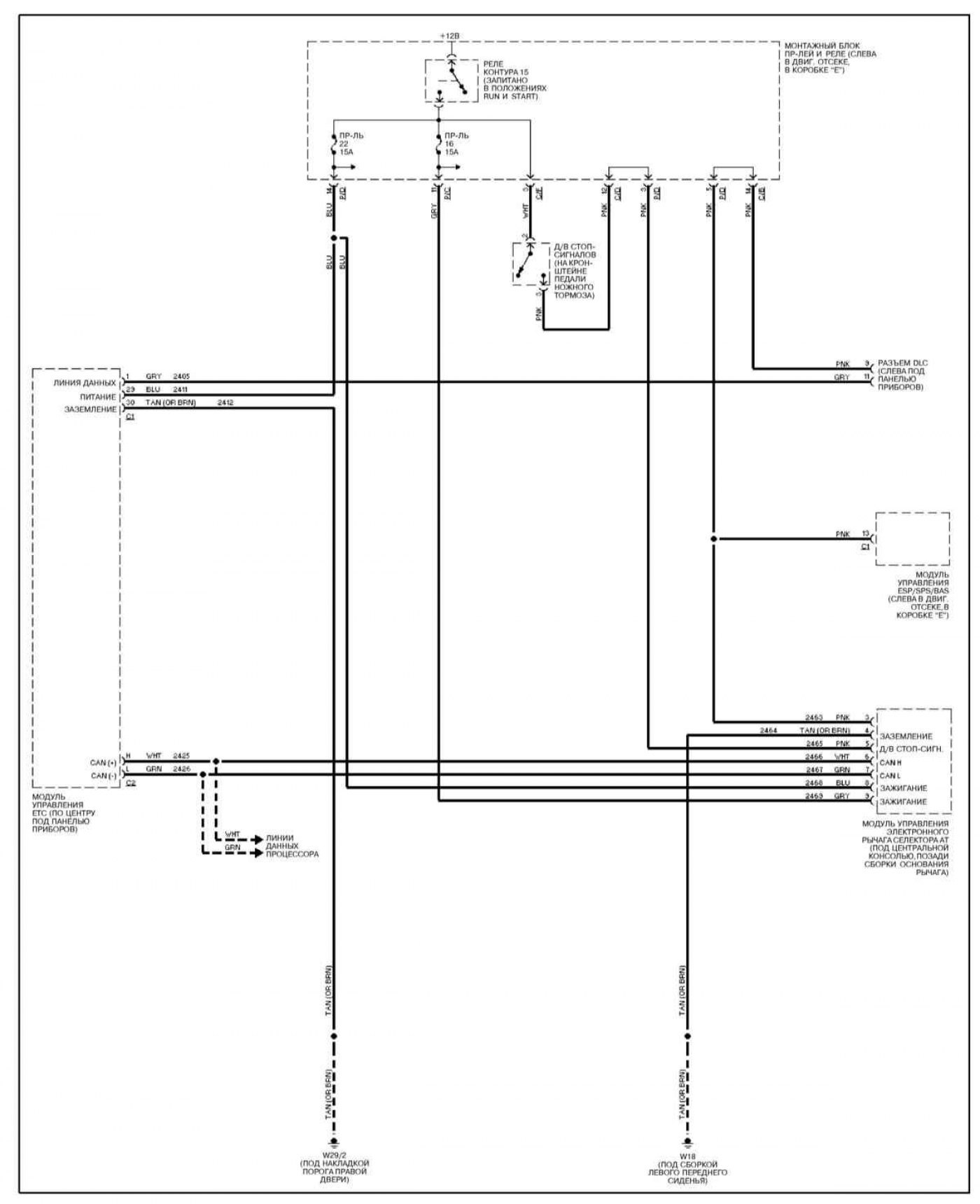

Блокировка переключений АТ (ML 430)
Открыть большую картинку в новой вкладке »
Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите
здесь →
