Электропривод задних форточек (ML 430) (Mercedes M-Class W163)

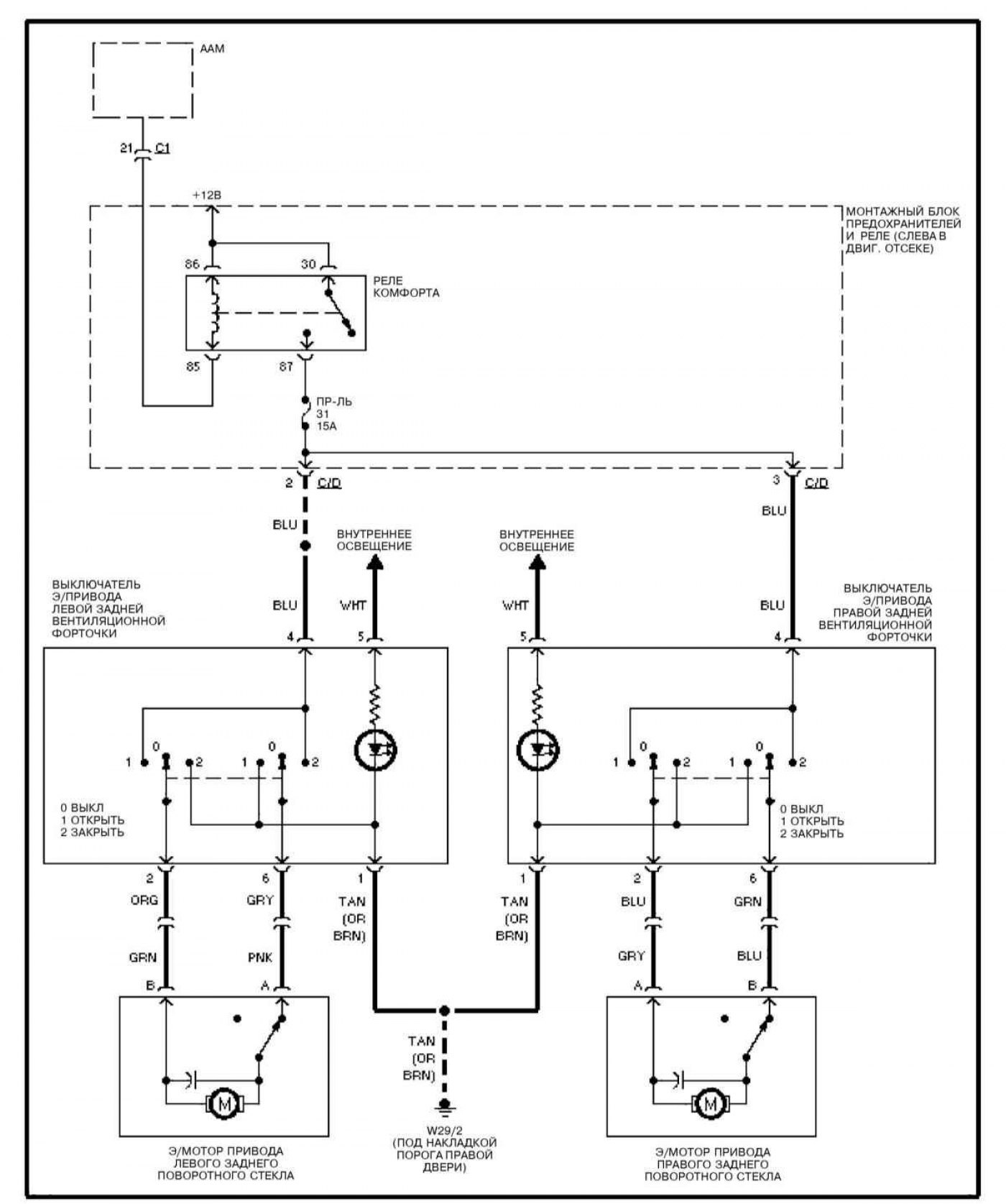

Электропривод задних форточек (ML 430)

Открыть большую картинку в новой вкладке »

Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите здесь →

(Данные скопированы с ресурса www.AutoInstruction.ru)

Статья проверена экспертом: Михаил Кондратьев
