Проверка и регулировка развала передних колес: ST+ - Положительный развал; ST- - Отрицательный развал
Проверка и регулировка выбега передних колес: NL - Выбег
Проверка
1. Произведите необходимые предварительные проверки (см. Раздел Углы установки колес автомобиля - общая информация).
2. Проверьте правильность регулировки дорожных просветов осей (см. Раздел Проверка и регулировка высоты дорожных просветов), в случае необходимости произведите соответствующие корректировки.
3. Произведите измерение углов развала и выбега.
Примечание. Выбег измеряется при колесах, вывернутых под углом 20°. Сравните результаты измерения с требованиями Спецификаций, в случае необходимости произведите соответствующие корректировки.
Регулировка
1. Регулировка развала передних колес производится при помощи болтовых соединений крепления задних углов верхних поперечных рычагов к боковым балкам рамы.
2. Болтовые соединения крепления передних углов верхних рычагов к раме позволяют осуществить регулировку выбега.
3. В заключение произведите также регулировку сходимости колес (см. Раздел Проверка и регулировка сходимости).
Задние колеса
Соответствующий иллюстративный материал представлен на сопр. иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
Проверка и регулировка развала задних колес: +ST - Положительный развал; -ST - Отрицательный развал

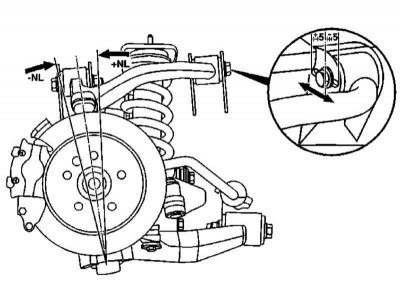

Проверка и регулировка выбега задних колес: NL - Выбег

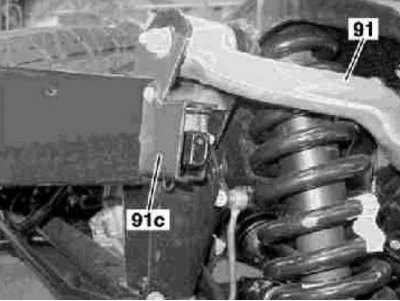

Проверка и регулировка выбега задних колес: 91 - Верхняя продольная растяжка; 91c - Крепежная пластина
Проверка
1. Произведите необходимые предварительные проверки (см. Раздел Углы установки колес автомобиля - общая информация).
2. Проверьте правильность регулировки дорожных просветов осей (см. Раздел Проверка и регулировка высоты дорожных просветов), в случае необходимости произведите соответствующие корректировки.
3. Произведите измерение углов развала и выбега.
Примечание. Выбег измеряется при помощи электронного инклинометра. Сравните результаты измерения с требованиями Спецификаций, в случае необходимости произведите соответствующие корректировки (см. ниже).
Регулировка
1. Регулировка развала передних колес производится при помощи болтовых соединений крепления передних углов верхних поперечных рычагов к боковым балкам рамы.
Примечание. На оборудованных ксеноновыми фарами моделях следует отсоединить крепежную пластину (91с) от рамы и отвести в сторону вместе с датчиком уровня посадки.
2. Болтовые соединения крепления задних углов верхних рычагов к раме позволяют осуществить регулировку выбега колес.
3. В заключение произведите также регулировку сходимости (см. Раздел Проверка и регулировка сходимости).
