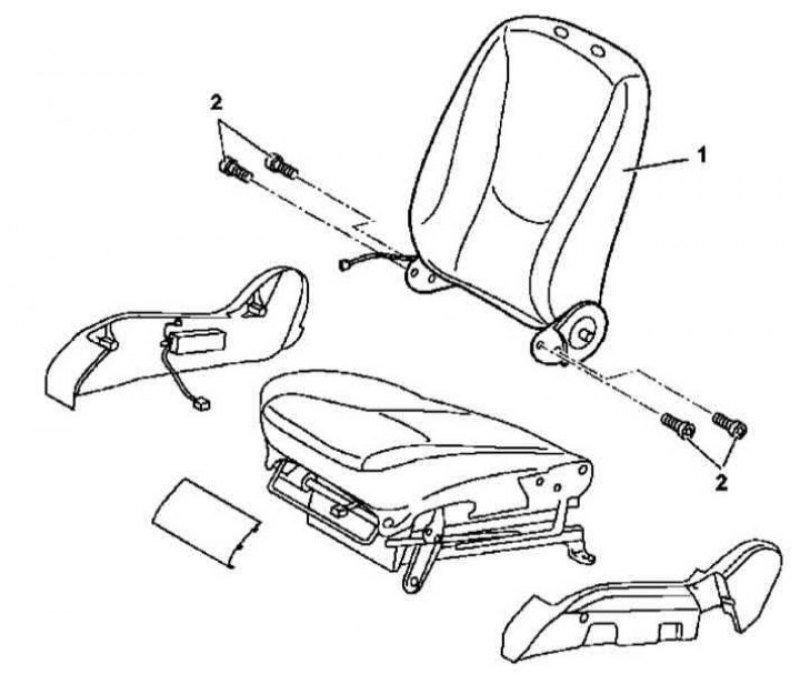

Детали установки спинки переднего сиденья (модели с электроприводом передних сидений и без функции запоминания положения)

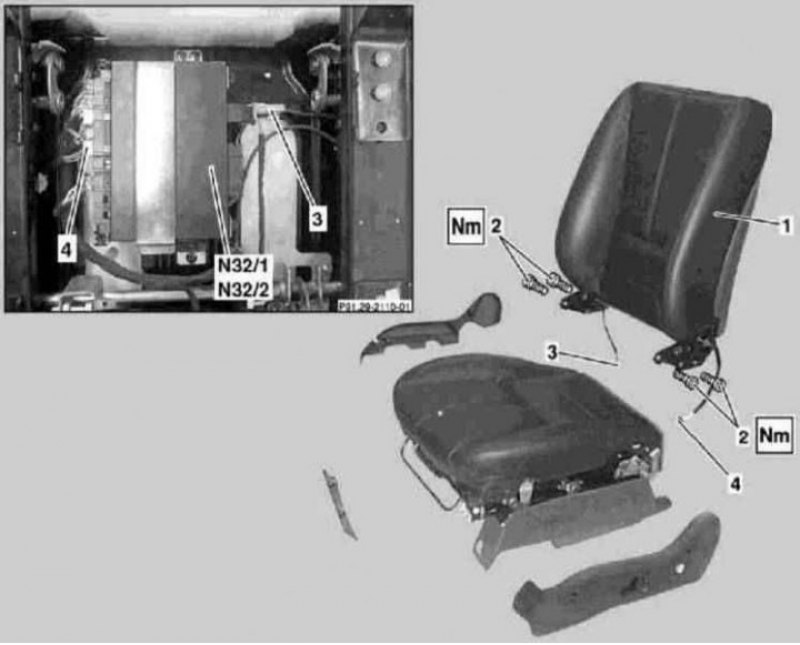

Детали установки спинки переднего сиденья (модели с электроприводом передних сидений и с функцией запоминания положения)
1. Детали установки спинки переднего сиденья показаны на иллюстрациях, к которым относятся все встречающиеся в тексте ссылки.
2. Снимите сборку сиденья (см. Раздел Снятие и установка панелей коврового покрытия пола).
3. Снимите боковые панели отделки рамы и, - при соответствующей комплектации, - рассоедините контактные разъемы электропроводки термоэлектрического нагревательного элемента (3) и модуля управления регулировкой (N32/1 или N32/2) (4).
4. Выверните винты (2) крепления спинки (1) и снимите последнюю со сборки сиденья.
5. Установка производится в обратном порядке, - проследите за правильностью прокладки электропроводки.
Заднее сиденье Модели выпуска по 31.08.99

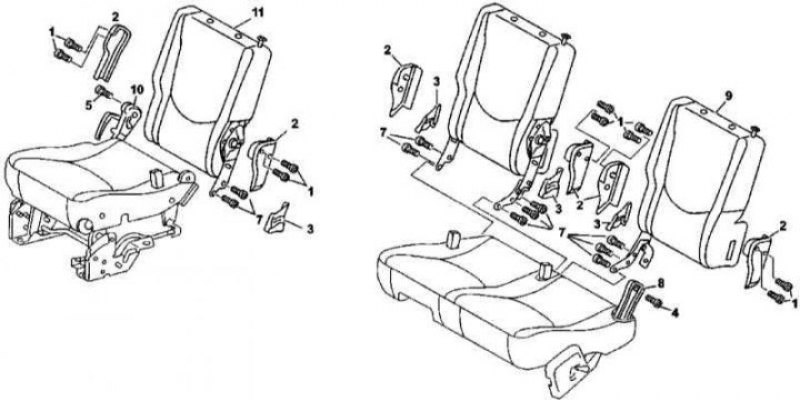

Детали установки спинок двухсекционного заднего сиденья на моделях выпуска по 31.08.99
1. Детали установки спинок заднего сиденья на моделях выпуска по 31.08.99 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Ослабьте крышку сиденья с целью обеспечения доступа к накладкам опор спинок (2 и 3).
3. Выверните винты (1) крепления верхних накладок (2).
4. Поддев, снимите нижние накладки (3).
5. Выверните винты (4 и 5) крепления левой (9) и правой (11) спинок заднего сиденья к своим опорам (8 и 10).
6. Выверните винты крепления пряжек ремней безопасности и высвободите анкерные узлы ремней настолько, чтобы обеспечить доступ к винтам (7) кронштейнов спинок.
7. Выверните винты (7) и снимите спинки.
Примечание. При снятии левой и правой спинок оттяните наружу их боковые опоры.
8. Установка производится в обратном порядке
Модели выпуска с 01.09.99

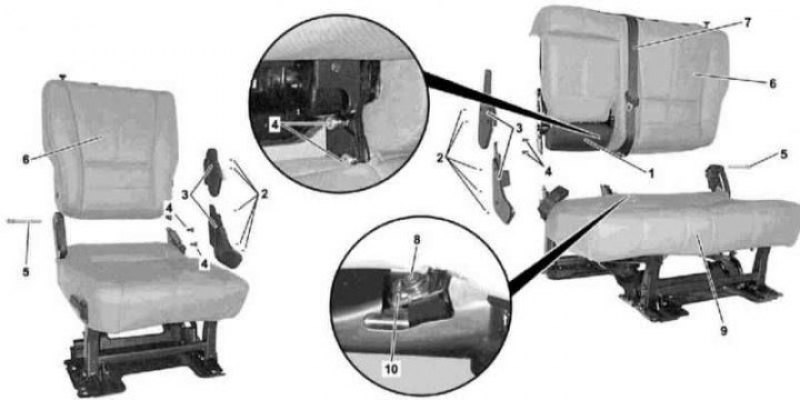

Детали установки спинок двухсекционного заднего сиденья на моделях выпуска по 31.08.99
1. Детали установки спинок заднего сиденья на моделях выпуска с 01.09.99 показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите крышки пола багажного отделения.
3. Опустите не подлежащую разборке секцию сиденья в ножной колодец.
4. При разборке двухместной секции выверните два крепежных болта, отогните обивку, отпустите задние фиксаторы и снимите установленную под подлокотником подушку (1).
5. Выверните крепежные болты (2) и снимите боковые накладки (3) опоры спинки.
6. Выверните болты (4) опорного кронштейна спинки, при разборке двухместной секции предварительно опустите спинку с целью обеспечения доступа к винтам с внутренней стороны кронштейна.
7. Опустите обслуживаемую секцию спинки в ножной колодец.
8. Опустите вперед рукоятку регулятора и выверните винт (5) крепления спинки к наружной опоре.
9. На двухместной секции отсоедините обивку с задней стороны подушки (9), задерите обивку и выверните винт (8) крепления анкерного узла (10) ремня безопасности (7) к раме сиденья. При соответствующей комплектации (задние боковые подушки безопасности) снимите с рамы сиденья и высвободите из держателя контактный разъем электропроводки, затем снимите пряжку ремня безопасности,
10. Снимите спинку (6).
11. Установка производится в обратном порядке.
