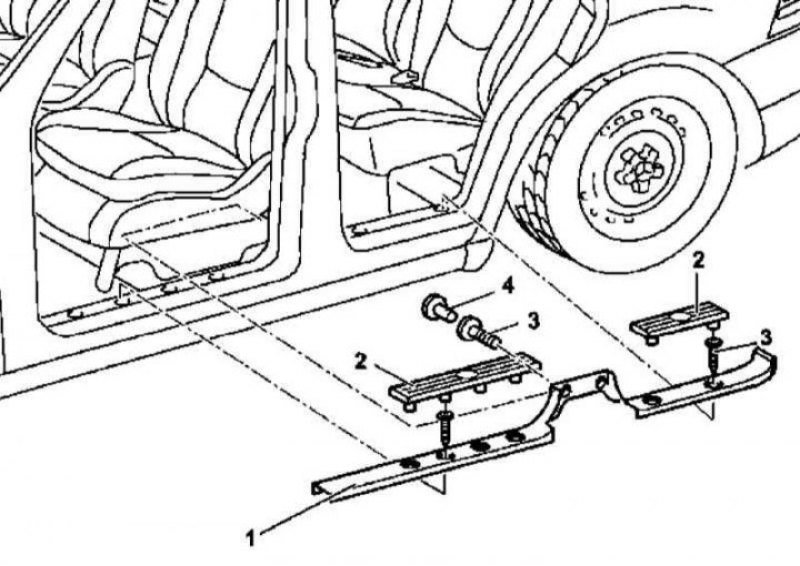

Детали установки накладок порогов боковых дверей
1. Детали установки накладок порогов боковых дверей показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите с накладки порогов (1) крышки (2).
Примечание. На моделях выпуска по 08.99 отпускайте фиксаторы, двигаясь от центра крышки к ее краям, на моделях выпуска с 09.99 начинайте с переднего конца крышки и двигайтесь назад.
3. Выверните винты (3) крепления накладки к порогу двери.
4. Снимите заглушки (4) и выверните винты (3) крепления накладки к стойке В.
5. На моделях выпуска по 08.99 извлеките задний штифт крепления накладки (1).
6. Подав вперед, отделите накладку (1) от стойки С и снимите ее с автомобиля.
7. Установка производится в обратном порядке, - в случае необходимости слегка отогните при помощи подходящего клина отделочную панель стойки с целью обеспечения адекватного пространства для посадки накладки (1).
Боковые двери

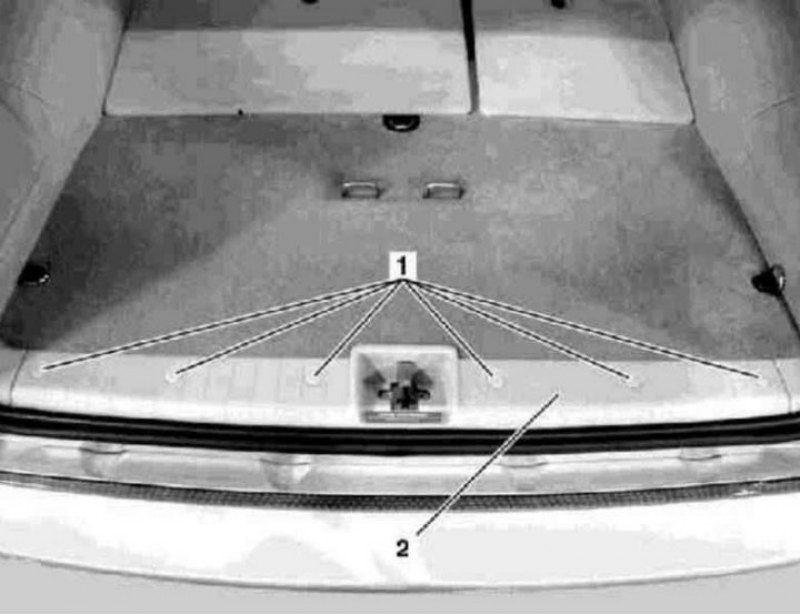

Детали установки накладки порога двери задка
1. Детали установки накладки порога двери задка показаны на иллюстрации, к которой относятся все встречающиеся в тексте ссылки.
2. Снимите заглушки (1), - постарайтесь не оцарапать накладку, - и выверните расположенные под ними винты крепления накладки (2).
3. Снимите накладку (2), - на моделях, оборудованных путевым компьютером, рассоедините контактный разъем электропроводки бортового компаса.
4. Установка производится в обратном порядке, - проследите за правильностью посадки резинового уплотнителя.
