Модели 463.333 (М628)

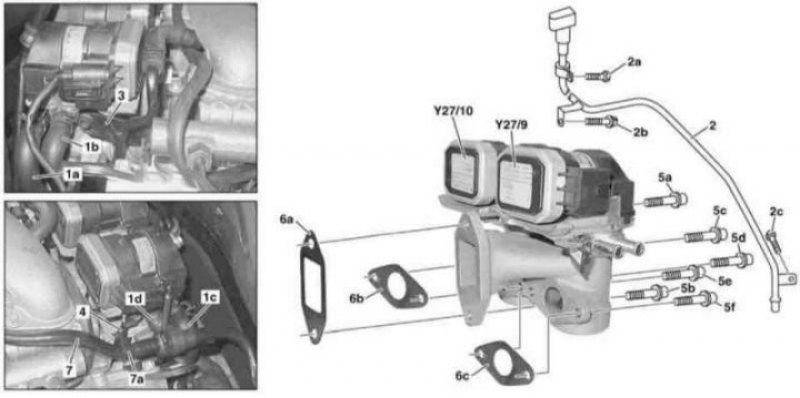

Детали установки позиционеров EGR на моделях 463.333 (М628): 1а-1d - Шланги охладительного тракта; 2 - Наливная горловина ATF; 2а-2с, 5а-5f - Болты; 3, 4 - Кронштейны; 6а-6с - Уплотнительные прокладки; 7 - Пневматическая линия; 7а - Хомуты; Y27/9 - Левый позиционер EGR; Y27/10 - Правый позиционер EGR
1. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
2. Снимите воздухоочиститель (см. Раздел Обслуживание компонентов впускного воздушного тракта).
3. Снимите левый и правый воздухозаборники с датчиками MAF (см. Раздел Обслуживание компонентов впускного воздушного тракта).
4. Отсоедините электропроводку от позиционеров EGR (Y27/9 и Y27/10).
5. Снимите центральную секцию брызгозащитного экрана.
6. Отсоедините от позиционеров EGR шланги охладительного тракта (1а-1d).
7. Выверните болты (2а, 2b и 2с) и отведите в сторону наливную горловину ATF (2), - не извлекайте щуп.
8. Снимите кронштейны (3 и 4), приболченные к позиционеру EGR и воздухораспределителю.
9. Отпустите хомут (7а) крепления пневматической линии (7).
10. Выверните болты (5а-5f) и снимите позиционер (Y27/9 и Y27/10).
11. Установка производится в обратном порядке. Не забывайте заменять уплотнительные элементы.
