Дизельные модели
Модели 463.323 (М612)

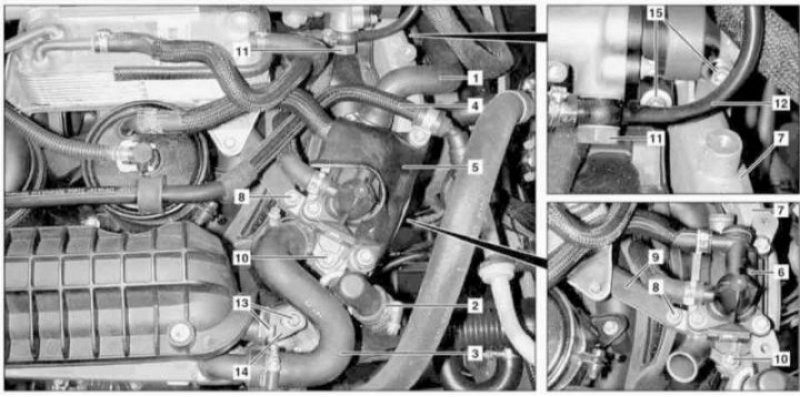

Детали установки охладителя EGR на моделях 463.323 (1 из 2): 1, 2, 3 - Шланги охладительного тракта; 4 - Вакуумная линия; 5 - Крышка; 6 - Устройство подогрева топлива; 7 - Охладитель EGR; 8, 10, 13, 15 - Болты; 11 - Полый болт штуцерного соединения; 12 - Линия возврата топлива; 14 - Кронштейн
Детали установки охладителя EGR на моделях 463.323 (2 из 2): 16 - Система выпуска отработавших газов
1. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
2. Снимите панели отделки крышки головки цилиндров.
3. Отсоедините шланги охладительного тракта (1, 2 и 3).
4. Отсоедините вакуумную линию (4), отведите ее вместе с крепежным хомутом в сторону и снимите крышку (5).
5. Отпустите болт (8) на кронштейне (9), выверните болт (10) и отсоедините от охладителя (7) устройство подогрева топлива (6).
6. Выверните полый болт штуцерного соединения (11) крепления линии возврата топлива (12) к топливной магистрали.
7. Выверните болты (13) крепления кронштейна (14) и охладителя (7). Снимите кронштейн (14).
8. Отболтите от головки цилиндров и системы выпуска (16) и снимите охладитель (7).
9. Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы.
10. В заключение проверьте компоненты систем питания и охлаждения двигателя на наличие признаков развития утечек.
Модели 463.333 (М628)

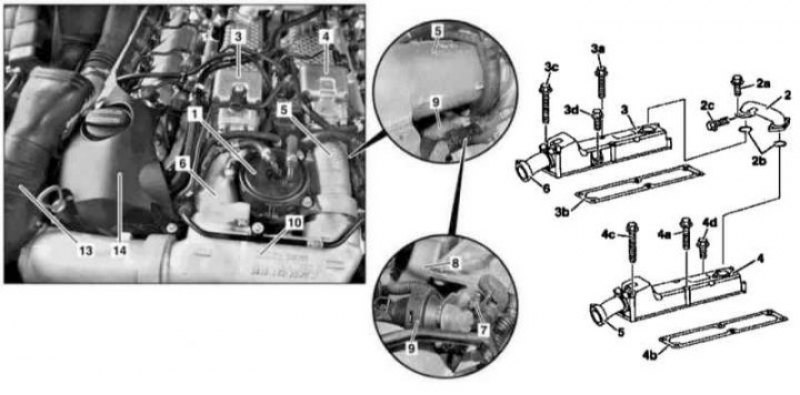

Детали установки охладителя EGR на моделях 463.333 (1 Из 2): 1 - Топливный фильтр; 2 - Соединительный патрубок; 2а, 2с, 3а, 3с, 3d, 4а, 4с, 4d, 7 - Болты; 2b, 3b, 4b - Уплотнительные прокладки; 3 - Правая верхняя секция воздухораспределителя; 4 - Левая верхняя секция воздухораспределителя; 5 - Левый промежуточный воздуховод; 6 - Правый промежуточный воздуховод; 8 - Охладитель EGR; 9 - Вакуумные блоки привода отключения впускных портов; 10 - Активатор привода дроссельной заслонки с верхними воздуховодами; 13 - Правый впускной воздуховод; 14 - Панель отделки маслоналивной горловины
Детали установки охладителя EGR на моделях 463.333 (2 из 2): 11, 12 - Соединительные патрубки; А - Направление снятия охладителя; В - Направление снятия охладителя
1. Снимите защиту картера.
2. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
3. Снимите воздухоочиститель (см. Раздел Обслуживание компонентов впускного воздушного тракта).
Информация доступна на портале: Autoinstruction.ru
4. Снимите правый впускной воздуховод (13) (см. Раздел Обслуживание компонентов впускного воздушного тракта).
5. Снимите панель отделки маслоналивной горловины (14).
6. Снимите топливный фильтр (1), - фильтр подлежит замене в обязательном порядке.
7. Снимите левый и правый воздухозаборники в сборе с датчиками MAF (см. Раздел Обслуживание компонентов впускного воздушного тракта).
8. Снимите активатор привода дроссельной заслонки в сборе с верхними воздуховодами (10) (см. Раздел Обслуживание компонентов впускного воздушного тракта).
9. Снимите клапанную сборку (см. Раздел Снятие и установка клапанной сборки).
10. Снимите позиционер EGR (см. Раздел Снятие и установка позиционеров EGR).
11. Выверните болты (2а и 2с) и снимите правый соединительный патрубок (2). Приготовьте сменные уплотнительные прокладки (2b).
12. Выверните болты (3а, 3с и 3d) и снимите верхнюю половины правой секции воздухораспределителя (3). Приготовьте сменные уплотнительные прокладки (3b).
13. Выверните болты (4а, 4с и 4d) и снимите верхнюю половины левой секции воздухораспределителя (4). Приготовьте сменные уплотнительные прокладки (4b).
14. Отсоедините вакуумные шланги от вакуумных блоков (9) отключения правого и левого впускных портов.
15. Выверните болт (7) и отболтите сборку вакуумного блоки (9) с устройством отключения левого впускного порта от воздухораспределителя.
16. Сначала потяните вверх заднюю сторону (А) охладителя EGR (8), затем подайте назад переднюю его сторону (В) и снимите охладитель (7) с соединительных патрубков (11 и 12). В случае необходимости приготовьте сменные уплотнительные кольца.
17. Установка производится в обратном порядке.
