Передние датчики
Детали установки ротора переднего колесного датчика ABS: 1 - Ротор; 2 - Приводной вал
1. Произведите разборку приводного вала (2) (см. Главу Трансмиссионная линия).
2. Зажмите вал (2) в тиски.
3. Проточив на 2 мм и разломив зубилом, снимите ротор, - постарайтесь не повредить вал.
4. Перед посадкой на вал разогрейте сменный ротор до температуры порядка 80°С, затем воспользуйтесь подходящей оправкой.
Задние датчики
Детали установки ротора ABS наружной посадки на моделях с барабанным тормозными механизмами задних колес: 1 - Ротор колесного датчика; 2 - Полуось

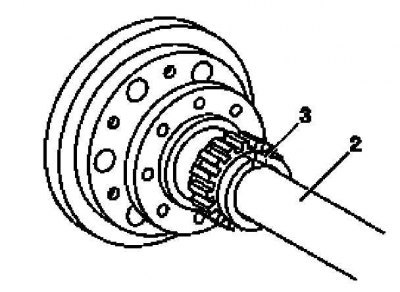

Детали установки ротора ABS внутренней посадки на моделях с барабанным тормозными механизмами задних колес: 2 - Полуось; 3 - Прорезная гайка со встроенным ротором
Детали установки ротора ABS на моделях с дисковыми тормозными механизмами задних колес: 1 - Ротор колесного датчика; 2 - Полуось
1. Снимите полуось (2), разберите ее (см. Главу Трансмиссионная линия) и зажмите в тиски.
2. При помощи подходящего приспособления снимите ротор (1) с полуоси.
Примечание. На моделях с внутренней посадкой роторов отверните прорезную гайку (см. Главу Трансмиссионная линия).
3. Установка производится в обратном порядке.
