Точная установка фар возможна только с помощью специального регулировочного прибора в условиях мастерской.
1. Отсоедините от отрицательного полюса аккумулятора клемму провода «массы» (-), выключив предварительно зажигание.
Внимание! При отсоединении аккумулятора из радиоприемника удаляется защитный код, а также все автоматические настройки на радиостанции. Если код неизвестен или не записан, то ввести радиоприемник в эксплуатацию будет можно лишь прибегнув к помощи мастерской или изготовителя радиоприемника. Поэтому предварительно убедитесь, что код известен.
2. Левая фара. Переведите в противоположную сторону стопорный рычаг и снимите бачок омывателя.
3. Правая фара. Переведите в противоположную сторону стопорный рычаг и снимите расширительный бачок охлаждающей жидкости.

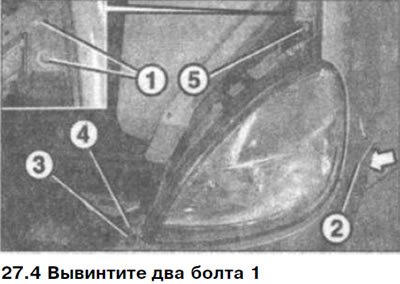

4. Вывинтите два болта 1 (см. иллюстрацию).
5. Вывинтите болт 2, действуя со стороны колесной ниши (см. стрелку на иллюстрации 24.4).
6. Вывинтите болт 3 на лицевой стороне фары (см. иллюстрацию 27.4).
7. Вывинтите болты 4 и 5, которыми крепится фара (см. иллюстрацию 27.4).
Внимание! Снятие и установка фары облегчаются, если перед этим был демонтирован бампер.

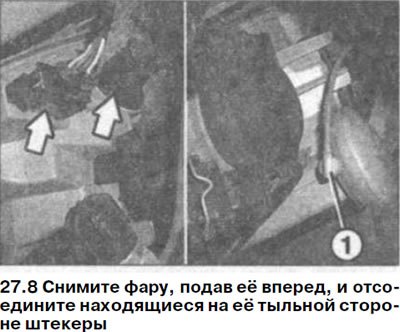

8. Снимите фару, подав её вперед, и отсоедините находящиеся на её тыльной стороне штекеры (см. стрелки на иллюстрации). При необходимости снимите крышку с противотуманной фары.
9. Осторожно отожмите отверткой шланг 1 блока пневматики регулятора положения фары (см. иллюстрацию 27.8).
Внимание! При отсоединении блока пневматики соблюдайте осторожность, чтобы не повредить разъем.
10. Попросите помощника поддержать крыло и бампер и извлеките блок-фару, если бампер перед этим не отсоединялся.
Установка
11. Установите фару в монтажное отверстие на крыле.
12. Подсоедините штекеры питания лампочек блок-фары.
13. Подсоедините регулятора положения фары.
14. Установите, если имеется, крышку противотуманной фары.
15. Убедитесь, что резиновое уплотнение фары правильно посажено.

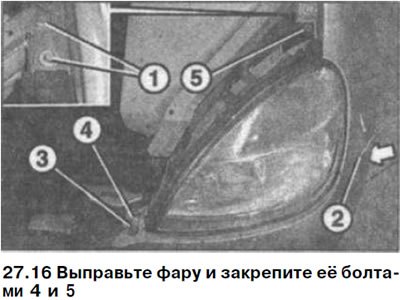

16. Выправьте фару и закрепите её болтами 4 и 5 (см. иллюстрацию).
17. Ввинтите два болта 1 (см. иллюстрацию 27.16).
18. Ввинтите болт 2, действуя со стороны колесной ниши (см. иллюстрацию 27.16).
19. Ввинтите болт 3 на лицевой стороне фары (см. иллюстрацию 27.16).
20. установите на место, если снимался, передний бампер.
21. Левая фара. Установите на место бачок омывателя, заведя его выступ в монтажное отверстие и закрепите стопорным рычагом.
22. Правая фара. Установите на место, если необходимо, расширительный бачок охлаждающей жидкости.
23. Подсоедините к аккумулятору клемму провода «массы» (-), убедившись перед этим, что зажигание выключено.
24. Введите защитный код в радиоприемник и настройте часы.
25. Обратитесь при первой возможности в мастерскую для проверки положения фар и при необходимости откорректируйте его.
