Снятие
1. Откройте капот.
2. Снимите подкрылки из колесных ниш передних колес, см. соответствующую главу.
3. Снимите передний бампер, см. соответствующую главу.
4. Снимите треугольную накладку между крылом и передней стойкой, отжав пластмассовым клином фиксаторы. Пластмассовый клин следует при этом устанавливать как можно ближе к фиксатору.
5. Снимите боковой повторитель поворота на крыле, сдвинув его рассеиватель вперед. После изъятия повторителя отсоедините его штекер, см. соответствующую главу.
Внимание! Болты крепления крыла укладывайте так, чтобы при установке ввинтить их на прежнее место.

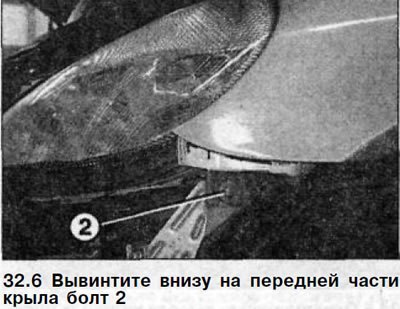

6. Вывинтите внизу на передней части крыла болт 2 (см. иллюстрацию).

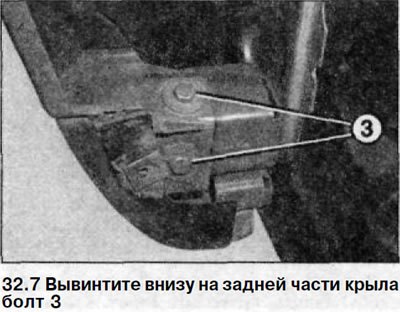

7. Вывинтите внизу на задней части крыла болт 3 (см. иллюстрацию).

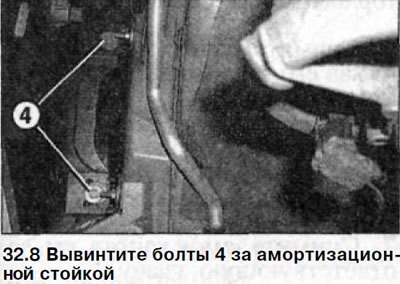

8. Вывинтите болты 4 за амортизационной стойкой (см. иллюстрацию).

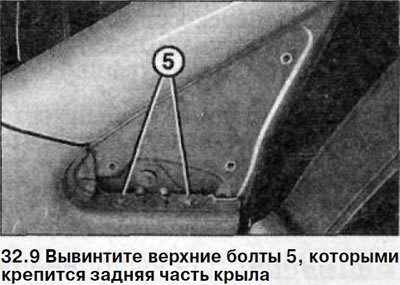

9. Вывинтите верхние болты 5, которыми крепится задняя часть крыла (см. иллюстрацию).

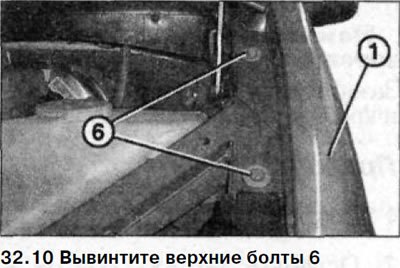

10. Вывинтите верхние болты 6 (см. иллюстрацию).
11. Высвободите крыло 1 из боковой направляющей фары, затем отсоедините крыло от лонжерона, подняв вверх и снимите его (см. иллюстрацию 32.10). Если крыло меняется на новое, то снимите с передней стойки облицовку.
Установка
12. Установите на переднюю стойку её наружную облицовку, если прежнее крыло меняется на новое.
13. Закрепите крыло на лонжероне и в боковой направляющей фары.
14. Привинтите крыло, не затягивая болты крепления.
15. Пригоните крыло относительно рядом расположенных деталей кузова и затяните болты крепления.
Номинальные значения зазоров:
- Зазор между крылом и передней дверью — 5,0 ± 0,5 мм
- Зазор между крылом и капотом — 3,5 ± 0,5 мм
16. Подсоедините штекер бокового повторителя поворота и закрепите повторитель в монтажном отверстии на крыле, вставив его заднюю часть в отверстие, а затем надавив на переднюю для фиксации.
17. Проверьте состояние трех фиксаторов крепления треугольной накладки на крыле и передней стойке. При необходимости замените их на новые.
18. Вставьте фиксаторы в отверстия и закрепите накладку на монтажном месте.
19. Установите на место передний бампер, см. соответствующую главу.
20. Установите на место подкрылок, см. соответствующую главу.
21. Закройте капот.
