ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Снятие
1. Отсоедините "отрицательный" провод от аккумуляторной батареи.
2. Снимите прокладку головки блока цилиндров.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка головки блока цилиндров.
3. Установите на блок цилиндров такелажный кронштейн и закрепите его болтом.
4. Наденьте такелажную цепь на кронштейн и выполните полное вывешивание двигателя.
5. Снимите масляный насос.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Масляный насос.
6. Выньте передний сальник коленчатого вала.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Замена переднего сальника коленчатого вала.
7. Отверните 4 болта крепления насоса гидроусилителя рулевого управления, отведите насос и закрепите его.
8. Отверните болт крепления верхнего холостого шкива ремня привода навесных агрегатов и снимите шкив.

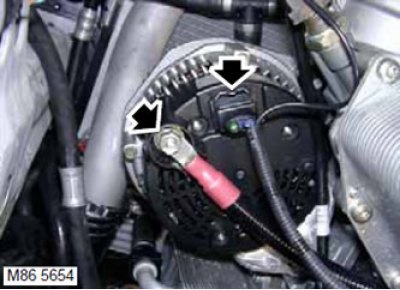

9. Отверните гайку крепления провода, идущего от аккумуляторной батареи к генератору, и отведите провод в сторону.
10. Отсоедините разъём от генератора.

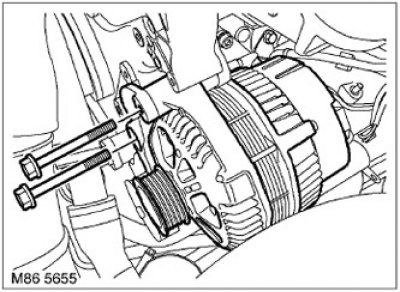

11. Отверните 2 болта крепления генератора к кронштейну, скрепите с кронштейном холостого шкива и снимите генератор.
12. Отверните гайку крепления натяжителя ремня привода навесных агрегатов и снимите натяжитель.
13. Снимите и утилизируйте уплотнение рычага натяжителя.

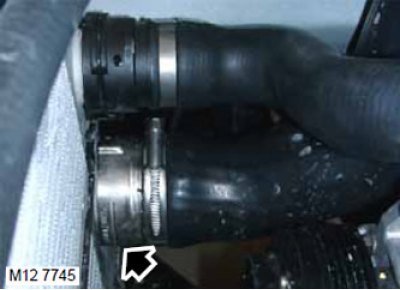

14. Отверните хомут и отсоедините воздушный шланг от промежуточного охладителя воздуха.
Внимание: Для предотвращения загрязнения устанавливайте заглушки на открытые разъёмы.

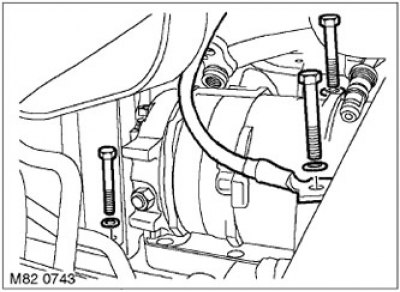

15. Отверните 3 болта крепления компрессора системы кондиционирования, отведите компрессор в сторону и закрепите его.
16. Отверните 6 болтов крепления кронштейна компрессора системы кондиционирования и снимите кронштейн.

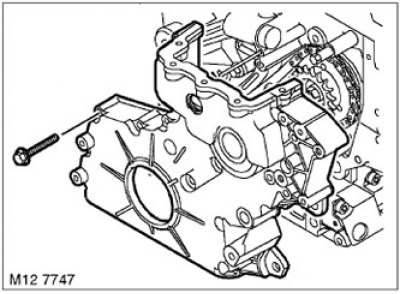

17. Отверните 14 болтов, отведите крышку от блока и снимите её. С отворачиванием болтов освобождается натяжитель ремня привода навесных агрегатов.
18. Снимите цепь привода распредвала со звёздочки топливного насоса.
19. Полностью задвиньте плунжер нижнего натяжителя цепи в корпус натяжителя, чтобы зафиксировать его шпилькой LRT-12-172.

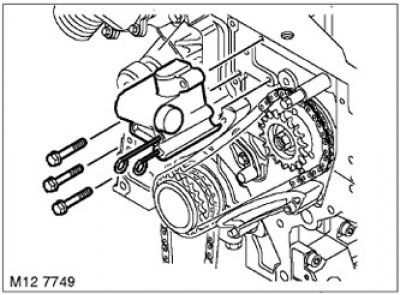

20. Отверните 3 болта и снимите натяжитель цепи механизма газораспределения.

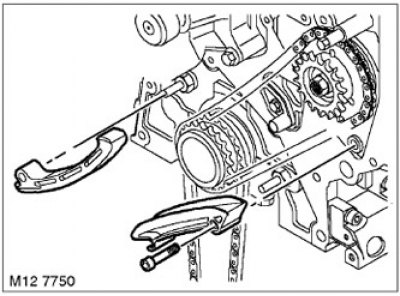

21. Снимите верхний успокоитель цепи привода топливного насоса.
22. Отверните болт и снимите нижний успокоитель цепи привода топливного насоса. Утилизируйте болт.

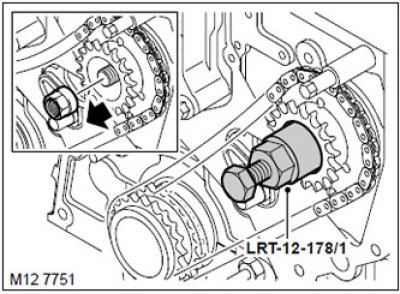

23. Удерживая звёздочку привода топливного насоса, отверните гайку её крепления.
24. Установите съёмник LRT-12-178/1 на звёздочку топливного насоса и, затягивая центральный болт съёмника, снимите звёздочку.
25. Снимите съёмник LRT-12-178/1 со звёздочки.
26. Снимите звёздочки и цепи с коленчатого вала и с топливного насоса.

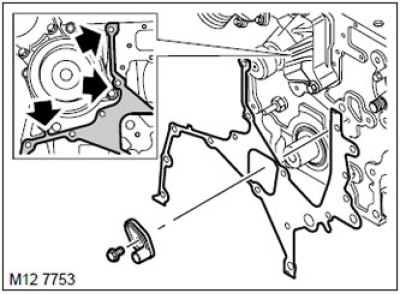

27. Отверните болт и снимите масляную форсунку, предназначенную для смазки цепи.
28. Острым лезвием отделите прокладку крышки механизма газораспределения и снимите её.
Установка
1. Протрите крышку механизма газораспределения и ответную привалочную поверхность, штифты и гнёзда штифтов.
2. При помощи лезвия отделите и снимите прокладку насоса охлаждающей жидкости, затем установите новую прокладку крышки механизма газораспределения.
3. Протрите масляную форсунку и соответствующую привалочную поверхность.
4. Установите масляную форсунку на место и затяните болт крепления. Момент затяжки 10 Н·м.
5. Протрите звёздочки коленчатого вала, топливного насоса и места их установки.
6. Протрите цепи привода масляного и топливного насосов.
7. Смажьте цепи и звёздочки.
8. Наденьте цепи привода масляного и топливного насосов на звёздочки коленчатого вала и топливного насоса.
9. Наденьте звёздочки с цепями на коленчатый вал и на топливный насос.
10. Наверните гайку крепления звёздочки топливного насоса и затяните её. Момент затяжки 65 Н·м.
11. Протрите успокоители цепи привода топливного насоса.
12. Наденьте на установочный палец нижний успокоитель цепи привода топливного насоса и закрепите его новым болтом. Момент затяжки 24 Н·м.
13. Установите верхний успокоитель цепи привода топливного насоса.
14. Протрите натяжитель цепи механизма газораспределения и ответную привалочную поверхность. Убедитесь в том, что маслоподводящий канал чист.
15. Установите натяжитель на место и затяните болты крепления. Момент затяжки 10 Н·м.
16. Вдавите плунжер натяжителя, чтобы вынуть шпильку LRT-12-172 и упереть плунжер в башмак натяжителя.
17. Протрите цепь привода распредвала.
18. Смажьте цепь привода распредвала.
19. Установите цепь привода распредвала на звёздочку топливного насоса.
20. Протрите крышку механизма газораспределения.
21. Установите крышку механизма газораспределения на блок цилиндров.
22. Чтобы придать правильное положение натяжителю ремня привода навесных агрегатов, временно установите рычаг натяжителя.
23. Равномерно и последовательно затяните болты крепления крышки механизма газораспределения. Момент затяжки 15 Н·м.
24. Снимите рычаг натяжителя ремня привода навесных агрегатов.
25. Установите уплотнитель на втулку рычага натяжителя ремня.
26. Установите рычаг натяжителя на место и затяните болты крепления. Момент затяжки 10 Н·м.
27. Протрите кронштейн компрессора системы кондиционирования и ответную привалочную поверхность.
28. Установите кронштейн компрессора на место и затяните болты крепления. Момент затяжки 25 Н·м.
29. Протрите компрессор и ответную привалочную поверхность, установочные штифты и гнезда штифтов.
30. Установите компрессор на место, наденьте провод "массы" и затяните болты крепления. Момент затяжки 25 Н·м.
31. Протрите воздушный шланг промежуточного охладителя воздуха и ответную посадочную поверхность.
32. Наденьте шланг на радиатор промежуточного охладителя воздуха и закрепите его хомутом.
33. Протрите генератор и ответную привалочную поверхность.
34. Протрите кронштейн холостого ролика и ответную поверхность.
35. Установите генератор и кронштейн холостого ролика, затяните болты. Момент затяжки 45 Н·м.
36. Присоедините плюсовой провод к генератору, наверните гайку и затяните её. Момент затяжки 13 Н·м.
37. Присоедините разъём к генератору.
38. Протрите верхний холостой ролик ремня привода навесных агрегатов и ответную привалочную поверхность.
39. Установите ролик на место и затяните болт крепления. Момент затяжки 25 Н·м.
40. Протрите насос гидроусилителя и ответные привалочные поверхности.
41. Установите насос гидроусилителя на кронштейн и вверните болты крепления. Затяните болты М8 моментом 25 Н·м и болты М6 моментом 10 Н·м.
42. Установите передний сальник коленчатого вала.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Замена переднего сальника коленчатого вала.
43. Установите масляный насос.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Масляный насос.
44. Отцепите такелажные цепи.
45. Отверните болт крепления такелажного рыма и снимите рым.
46. Установите прокладку головки блока цилиндров.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка головки блока цилиндров.
47. Присоедините "отрицательный" провод к аккумуляторной батарее.
