Рис. 2.65. Детали крышки цепи привода механизма газораспределения: A – Количество уплотнителя; «a»: 3 мм; «b»: 2 мм; 1 – болт шкива коленчатого вала 2 – шкив коленчатого вала 3 – сальник: нанесите моторное масло на рабочую кромку сальника. 4 – крышка цепи привода механизма газораспределения 5 – штифт 6 – болты крепления крышки цепи привода механизма газораспределения
- «A»: Нанесите уплотнитель 99000-31140 на сопрягаемые поверхности цилиндра и головки блока цилиндров;
- «B»: Нанесите уплотнитель 99000-31250 на сопрягаемые поверхности крышки цепи привода механизма газораспределения
Снятие
Снимите силовой агрегат с автомобиля.
Отверните болт шкива коленчатого вала.

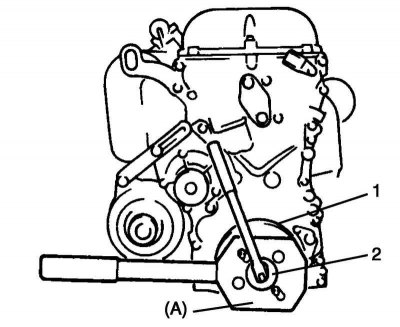

Рис. 2.66. Фиксация шкива коленчатого вала
Чтобы зафиксировать шкив коленчатого вала 1, используйте специальный инструмент, как показано на рисунке 2.66.
Снимите шкив коленчатого вала 1.

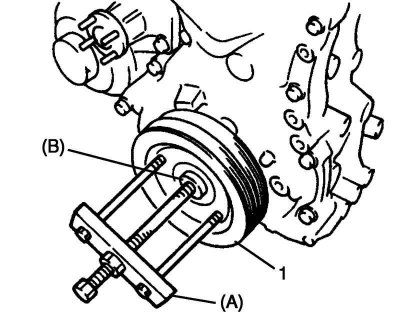

Рис. 2.67. Фиксация шкива коленчатого вала
Если шкив снимается с трудом, используйте специальные инструменты, как показано на рисунке 2.67.
Снимите крышку головки блока цилиндров и масляный поддон.
Снимите кронштейн насоса гидроусилителя рулевого управления (если автомобиль оборудован рулевым управлением с гидроусилителем).
Снимите шкив насоса охлаждающей жидкости.

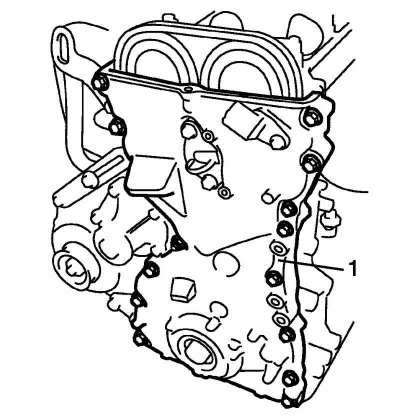

Рис. 2.68. Крышка цепи привода механизма газораспределения 1
Снимите крышку цепи привода механизма газораспределения 1 (рис. 2.68).
Установка
Установите сальник 1 в крышку цепи привода механизма газораспределения, если он снимался.

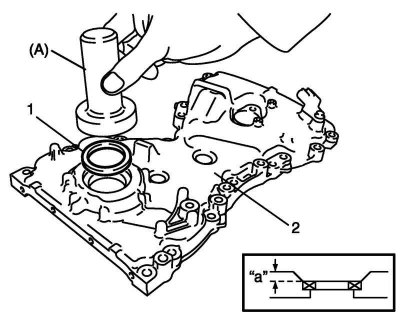

Рис. 2.69. Запрессовка сальника
Примечание. При монтаже нового сальника 1, запрессуйте сальник в крышку цепи привода механизма газораспределения 2 с использованием специального инструмента (для установки подшипников), как показано на рисунке 2.69.
Глубина установки сальника «a»: 1,5 мм.

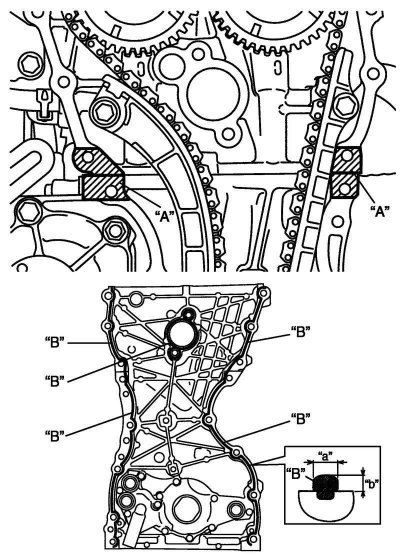

Рис. 2.70. Схема нанесения уплотнителя на сопрягаемые поверхности цилиндра и головки блока цилиндров и крышки цепи привода механизма газораспределения
Нанесите уплотнитель «A» на сопрягаемые поверхности цилиндра и головки блока цилиндров, нанесите уплотнитель «B» на сопрягаемую поверхность крышки цепи привода механизма газораспределения, как показано на рисунке.
- «A»: Уплотнитель 99000-31140
- «B»: Водостойкий уплотнитель 99000-31250
Количество уплотнителя для крышки цепи привода механизма газораспределения
- Ширина «a»: 3 мм.
- Высота «b»: 2 мм.
Нанесите моторное масло на рабочую кромку сальника, затем установите крышку цепи привода механизма газораспределения 1. Затяните болты и гайку номинальным усилием затяжки.

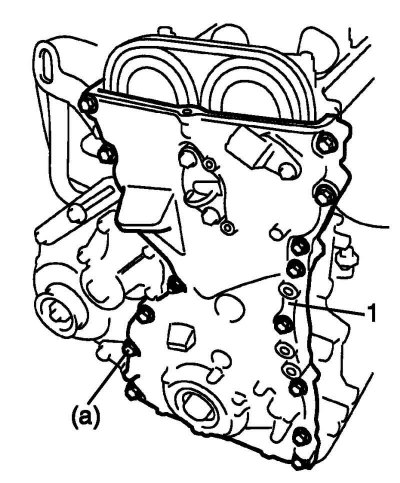

Рис. 2.71. Болт крышки цепи привода механизма газораспределения
Примечание. Перед монтажом крышки цепи привода механизма газораспределения, проверьте надежность установки штифта (рис. 2.71).
Момент затяжки болта крышки цепи привода механизма газораспределения (a): 23 Н·м
Установите шкив насоса охлаждающей жидкости.
Установите кронштейн насоса гидроусилителя рулевого управления (если автомобиль оборудован рулевым управлением с гидроусилителем).
Установите крышку головки блока цилиндров.
Установите масляный поддон.
Установите шкив коленчатого вала 1. Затяните болт 2 номинальным усилием затяжки. чтобы зафиксировать шкив коленчатого вала, используйте специальный инструмент, как показано на рисунке 2.66.
Момент затяжки болта шкива коленчатого вала (a): 150 Н·м.
Установите силовой агрегат на автомобиль.
