Направляющая №1 цепи привода механизма газораспределения

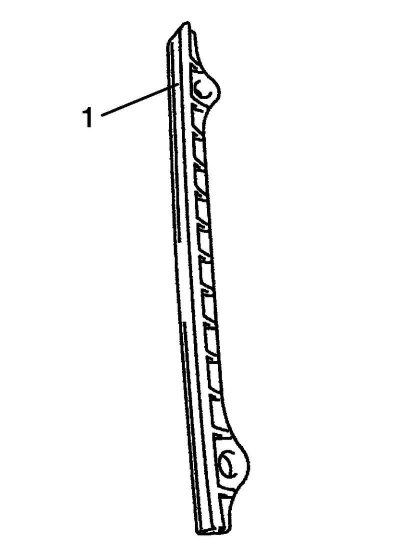

Рис. 2.80. Направляющая №1 цепи привода механизма газораспределения
Проверьте колодку 1 на наличие износа или повреждений (рис. 2.80).
Натяжитель цепи привода механизма газораспределения

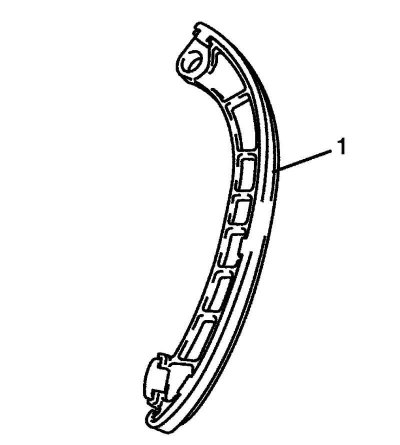

Рис. 2.81. Колодка натяжителя 1
Проверьте колодку 1 на наличие износа или повреждений (рис. 2.81).
[Оригинал найдёте на этом ресурсе: www.AutoInstruction.ru]
Звездочка коленчатого вала

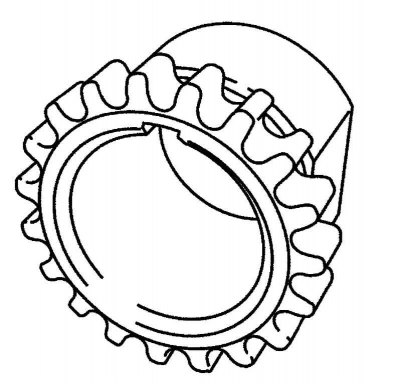

Рис. 2.82. Звездочка коленчатого вала
Проверьте зубья звездочки на наличие износа или повреждений (рис. 2.82).
Цепь привода механизма газораспределения
Проверьте цепь привода механизма газораспределения на наличие износа или повреждений.
Регулятор натяжителя цепи привода механизма газораспределения

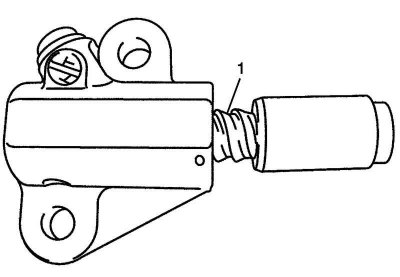

Рис. 2.83. Регулятор натяжителя цепи привода механизма газораспределения
Убедитесь, что поверхность зубьев 1 не имеет повреждений (рис. 2.83).
