Снятие
1. Установите автомобиль на подъёмнике.
2. Отсоедините "отрицательный" провод от аккумуляторной батареи.
3. Поднимите автомобиль.
4. Снимите систему выпуска отработавших газов.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.

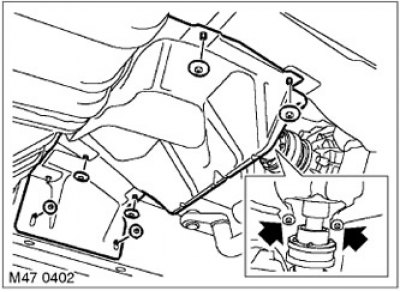

5. Отверните 8 гаек крепления среднего теплоизолирующего экрана и снимите экран.

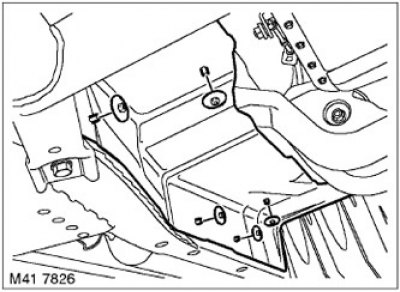

6. Отверните 5 гаек, освободите и снимите правый теплоизолирующий экран.
7. Установите под коробку передач гидравлическую опорную стойку.

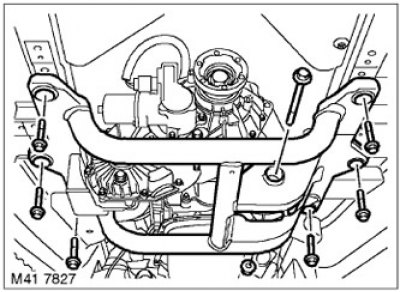

8. Отверните гайку и болт крепления опоры к поперечной балке.
9. Отверните 6 болтов крепления поперечной балки и снимите её.

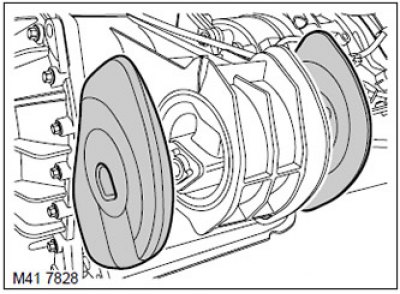

10. Снимите с опоры амортизирующие подушки.

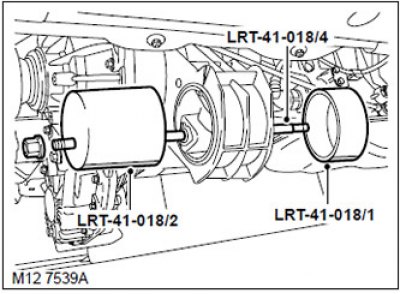

11. Смажьте средний винт приспособления LRT-41-018/4консистентной смазкой с дисульфидом молибдена и соберите приспособление для съёма опоры с раздаточной коробки, как это показано на рисунке.
Внимание: Убедитесь в том, что указатель положения приспособления установлен на 6 часов. Указатель положения представляет собою фрезерованные лыски на компонентах LRT-41-018/1 и LRT-41-018/2 приспособления.
Установка
1. Протрите привалочные поверхности.
2. Для облегчения сборки смажьте новую опору и сверление в раздаточной коробке.

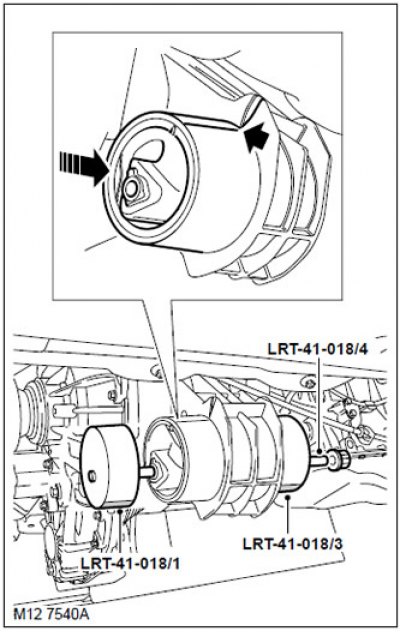

3. Установите новую опору против задней части раздаточной коробки и начните заводить её на место. Опора должна быть параллельна поверхности раздаточной коробки при совмещённых установочных метках.
Примечание: Чтобы облегчить установку, продублируйте установочные метки на боковой поверхности опоры.
4. Смажьте средний винт приспособления LRT-41-018/4консистентной смазкой с дисульфидом молибдена и соберите приспособление для установки опоры на раздаточную коробку, как это показано на рисунке. Начните установку при полностью вывернутом среднем винте, когда опора будет установлена примерно на 75%, винт нужно полностью ввернуть в планшайбу LRT-41-018/1, чтобы уменьшить его длину. Это нужно для того, чтобы средний винт приспособления LRT-41-018/4, не задевал поддон коробки передач.
Внимание: Убедитесь в том, что указатель положения приспособления установлен на 6 часов.
5. Обеспечьте правильную установку опоры (параллельно поверхности раздаточной коробки). При необходимости поправить положение опоры воспользуйтесь киянкой.
6. Установите амортизирующие подушки.
7. Установите поперечную балку на опору, установите болт с гайкой, но не затягивайте её.
8. Установите поперечную балку на своё место, вверните болты и затяните их. Момент затяжки 90 Н·м.
9. Уберите из-под коробки передач гидравлическую стойку.
10. Затяните гайку и болт крепления опоры к поперечной балке. Момент затяжки 74 Н·м.
11. Установите теплозащитный экран и закрепите его гайками.
12. Установите средний теплозащитный экран и закрепите его гайками.
13. Установите систему выпуска отработавших газов.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.
14. Присоедините "отрицательный" провод к аккумуляторной батареи.
