Снятие
1. Установите автомобиль на подъёмнике.
2. Отсоедините "отрицательный" провод от аккумуляторной батареи.
3. Снимите крышку аккумуляторной батареи, отверните гайку и снимите с батареи положительную клемму.
4. Снимите приёмный воздушный ресивер.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
5. Снимите нижний защитный кожух.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
6. Слейте из двигателя охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
7. Слейте масло из двигателя.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ОПЕРАЦИИ ОБСЛУЖИВАНИЯ, Моторное масло и масляный фильтр - двигатель Td6.
8. Снимите систему выпуска отработавших газов.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.
9. Снимите передний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.
10. Снимите кольцевое уплотнение корпуса опорного подшипника правого вала привода колеса.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Уплотнительное кольцо - крышка дифференциала с опорой подшипника приводного вала.
11. Выньте сальник дифференциала.
ГЛАВНАЯ ПЕРЕДАЧА И ДИФФЕРЕНЦИАЛ ПЕРЕДНЕГО МОСТА, Главная передача с дифференциалом в сборе - Td6, Уплотнение - выходной вал дифференциала.
12. Снимите с двигателя шумоизолирующий кожух.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.
13. Снимите воздушный фильтр.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
14. Снимите ремень привода навесных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования -двигатель Td6.
15. Снимите стартер.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Стартер - двигатель Td6.

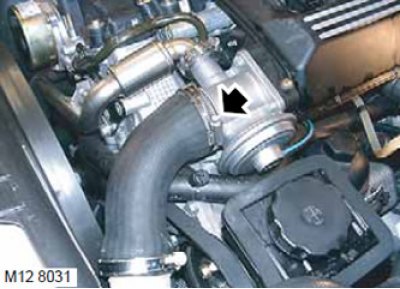

16. Ослабьте хомут и отсоедините воздушный шланг, ведущий к промежуточному охладителю воздуха, от клапана системы EGR. Утилизируйте хомут.
Внимание: Для предотвращения загрязнения устанавливайте заглушки на открытые разъёмы.

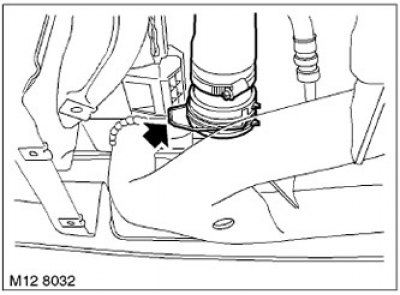

17. Отверните хомут и отсоедините воздушный шланг от промежуточного охладителя воздуха. Выньте воздушный шланг.

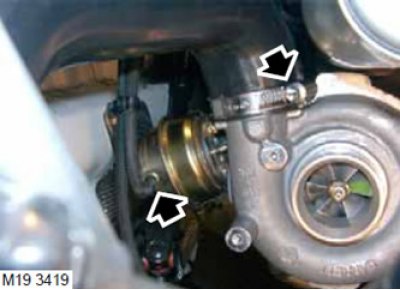

18. Отверните хомут и отсоедините воздушный шланг от турбокомпрессора. Утилизируйте хомут.
Внимание: Для предотвращения загрязнения устанавливайте заглушки на открытые разъёмы.
19. Отсоедините вакуумный шланг от перепускного клапана турбокомпрессора.
Внимание: Для предотвращения загрязнения устанавливайте заглушки на открытые разъёмы.

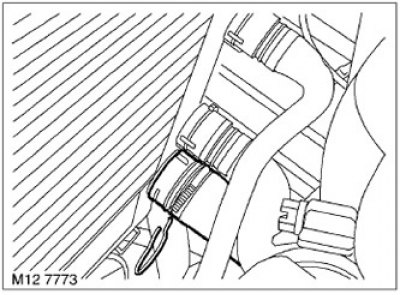

20. Снимите хомут, отсоедините от промежуточного охладителя воздуха воздушный шланг турбокомпрессора и выньте шланг.

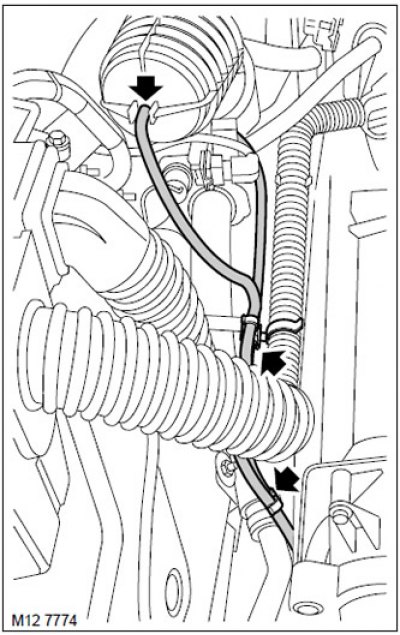

21. Отсоедините вакуумный шланг от вакуумного ресивера.
Внимание: Для предотвращения загрязнения устанавливайте заглушки на открытые разъёмы.
22. Освободите вакуумные шланги от поддерживающих хомутов.

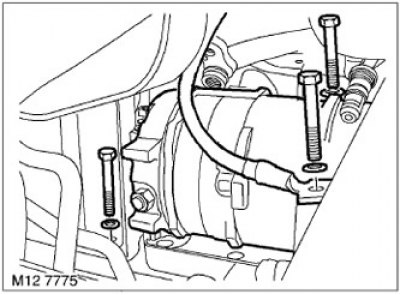

23. Отверните 3 болта крепления компрессора системы кондиционирования, отведите компрессор в сторону и закрепите его.

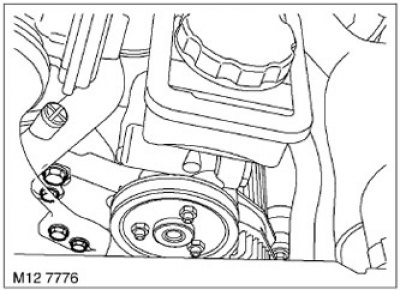

24. Отверните 4 болта крепления насоса гидроусилителя рулевого управления, отведите насос и закрепите его.

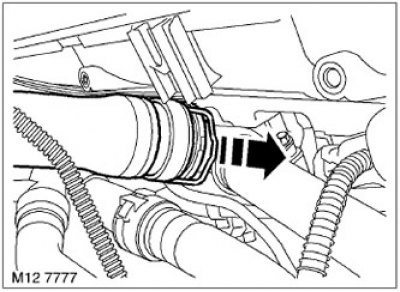

25. Отверните хомут и отсоедините верхний шланг радиатора от выходного патрубка системы охлаждения.

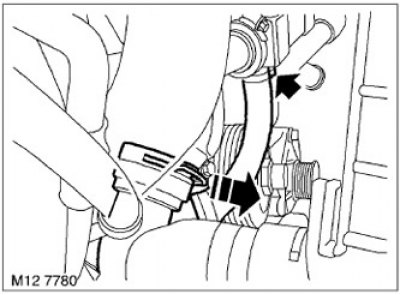

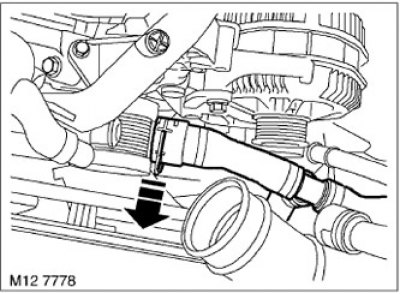

26. Отверните хомут и отсоедините нижний шланг радиатора от корпуса термостата.
27. Отверните хомут и отсоедините шланг системы охлаждения от теплообменника системы рециркуляции отработавших газов.
28. Отверните хомут и отсоедините шланг расширительного бачка от трубопровода системы охлаждения.

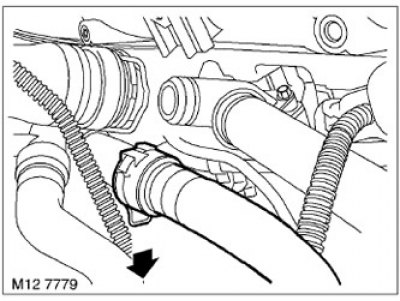

29. Отверните хомут и отсоедините от трубки системы охлаждения шланг отопителя.

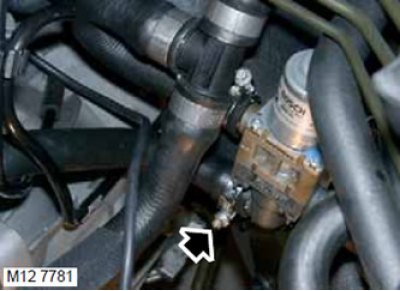

30. Ослабьте хомут и отсоедините шланг от крана радиатора отопителя.

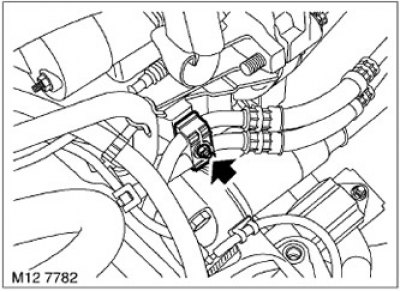

31. Ослабьте гайку крепления шлангов системы охлаждения трансмиссионного масла к поддону двигателя.

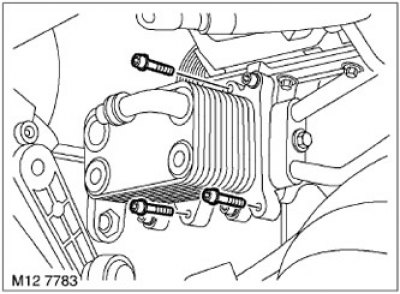

32. Отверните 3 болта крепления теплообменника охлаждения трансмиссионного масла, отведите теплообменник в сторону и закрепите его.

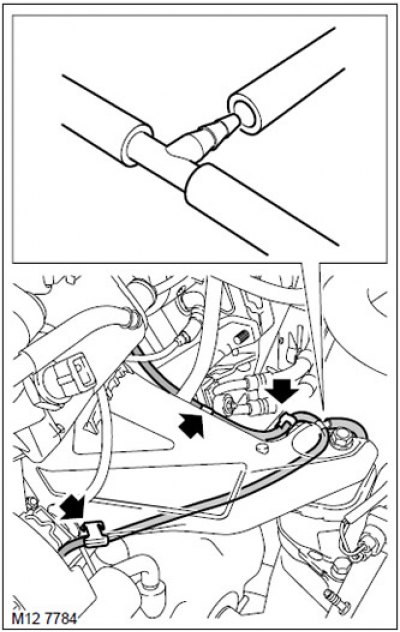

33. Освободите от трёх хомутов вакуумный шланг на левой опоре двигателя.
34. Отсоедините шланг вакуумнасоса от тройника.
Внимание: Для предотвращения загрязнения устанавливайте заглушки на открытые разъёмы.

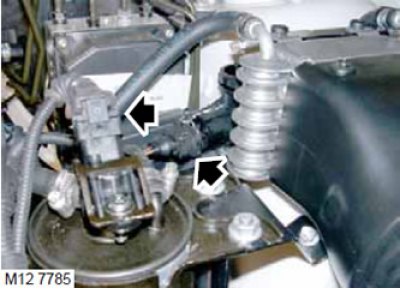

35. Отсоедините разъём от датчика давления топлива.
36. Отсоедините разъём от датчика температуры топлива.

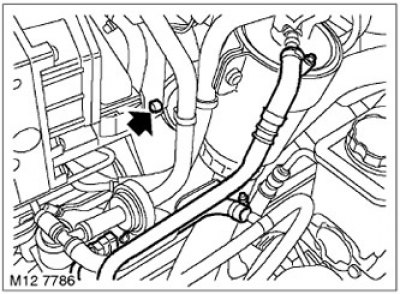

37. Освободите жгуты датчиков давления и температуры топлива от поддерживающего хомута.
38. Ослабьте хомут и отсоедините топливный шланг от топливного фильтра, а шланг регулятора расхода топлива - от тройника.
Внимание: Перед тем как отсоединять или снимать компоненты двигателя нужно очистить от грязи места, непосредственно прилегающие к привалочным поверхностям или к разъёмам. Для того чтобы предотвратить загрязнение, ставьте заглушки на открытые разъёмы.
39. Отверните хомут и отсоедините шланг обратного слива топлива от регулятора расхода топлива.

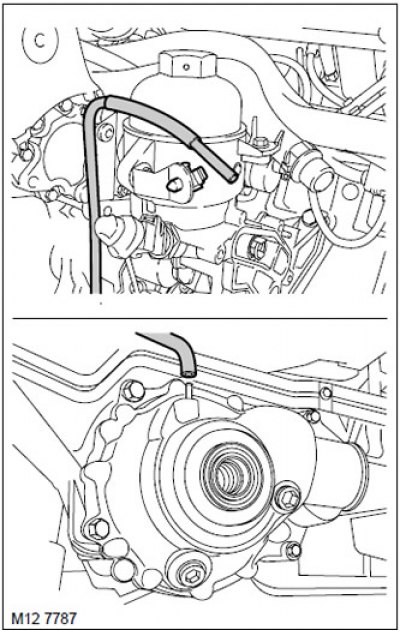

40. Снимите шланг с сапуна дифференциала.
Внимание: Для предотвращения загрязнения устанавливайте заглушки на открытые разъёмы.

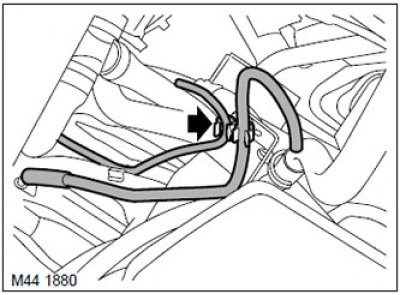

41. Освободите шланги сапуна коробки передач от поддерживающих хомутов и отведите их в сторону.

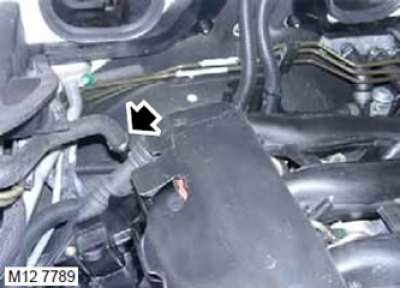

42. Отверните хомут и отсоедините вакуумный шланг тормозной системы.
Внимание: Для предотвращения загрязнения устанавливайте заглушки на открытые разъёмы.

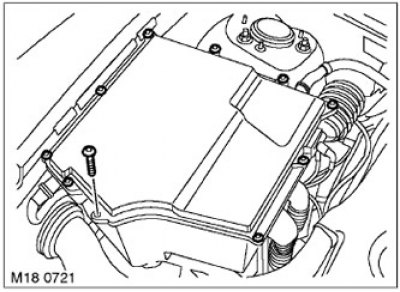

43. Отверните 10 болтов крепления крышки монтажной коробки и снимите крышку.

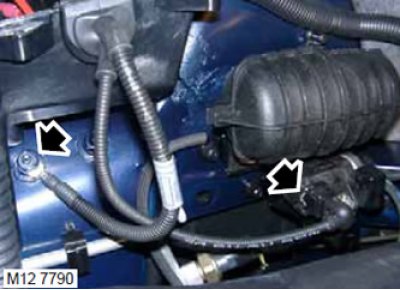

44. Отверните гайку крепления провода "массы" к кузову и снимите провод со шпильки.
45. Отсоедините разъём от электромагнитного клапана системы рециркуляции отработавших газов.

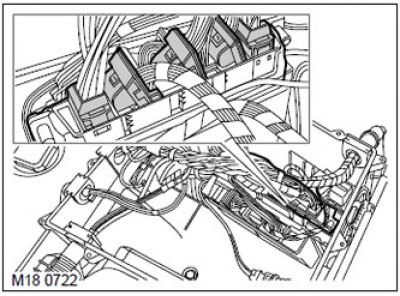

46. Отсоедините 5 разъёмов от блока управления двигателем.

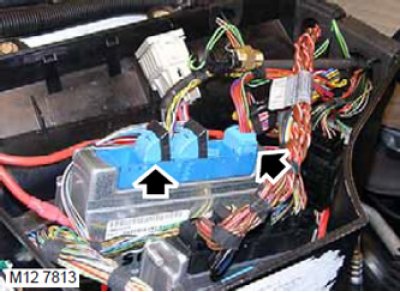

47. Отсоедините 2 разъёма от блока управления коробкой передач.

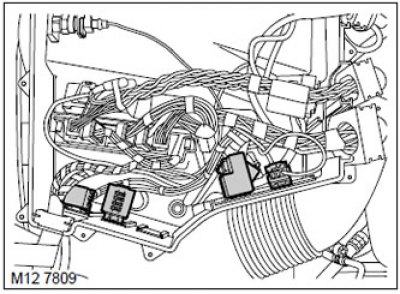

48. Отсоедините опору блока управления свечами накаливания от монтажной коробки и отсоедините разъём.
49. Отсоедините "плюсовой" провод.
50. Выньте из монтажной коробки блок предохранителей и реле.
51. Отсоедините разъём.

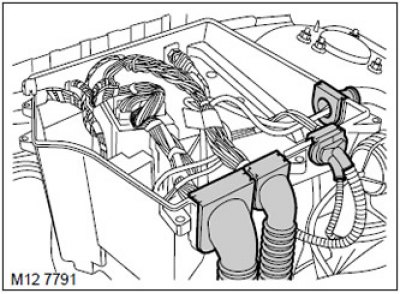

52. Снимите с монтажной коробки проходные уплотнители проводных жгутов.

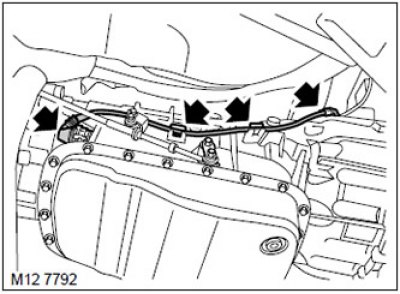

53. Повернув, отсоедините разъём от коробки передач.
54. Освободите проводной жгут коробки передач от поддерживающих хомутов.

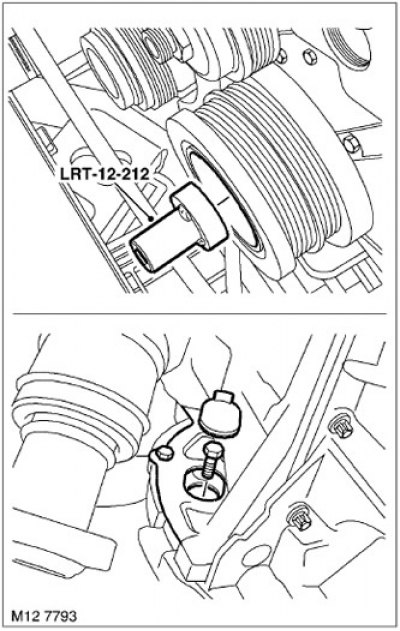

55. Снимите заглушку с лючка картера ведущего диска, чтобы получить доступ к болтам крепления гидротрансформатора.
56. С помощью приспособления LRT-12-212 вращайте коленчатый вал и поочерёдно отверните 3 болта крепления ведущего диска к гидротрансформатору.
57. Отверните болт крепления лючка к коробке передач.

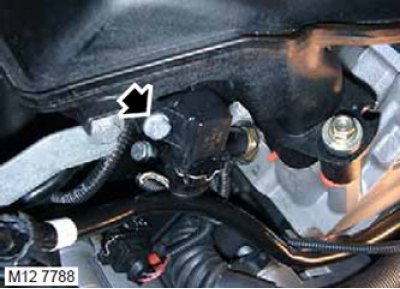

58. Отсоедините разъём от датчика давления наддува.
59. Отверните болт крепления датчика давления наддува и снимите датчик. Утилизируйте прокладку.
Внимание: Для предотвращения загрязнения устанавливайте заглушки на открытые разъёмы.

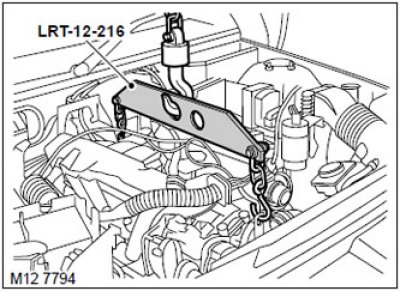

60. Установите крюки LRT-12-216 на такелажные цепи и зацепите их за подъёмные рымы двигателя.

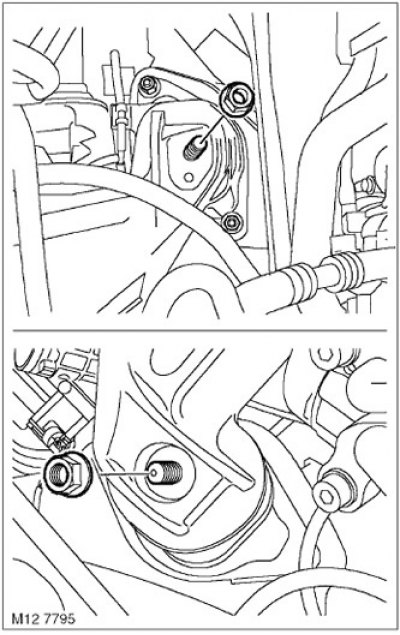

61. Отверните 2 гайки крепления опорных кронштейнов двигателя к опорам.
62. Поднимите двигатель так, чтобы он полностью сошёл с опор.
63. Установите поддерживающую стойку под коробку передач.

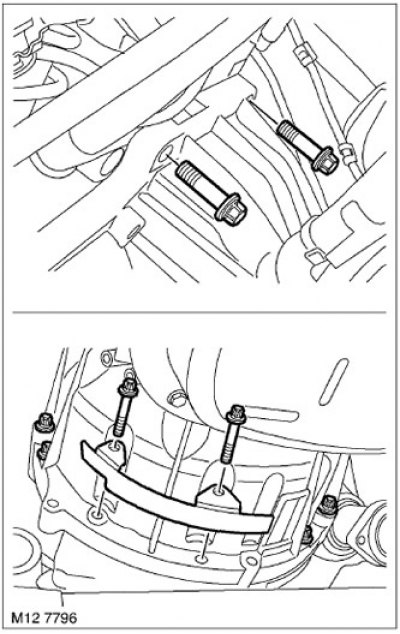

64. Отверните 4 болта крепления коробки передач к поддону двигателя и снимите пластину.
65. Отверните 4 болта крепления коробки передач к двигателю.

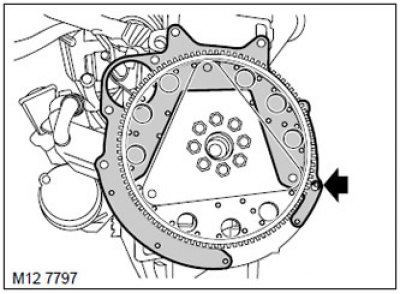

66. Освободите двигатель от направляющих штифтов, осторожно поднимите его и отведите прочь от автомобиля.
Внимание: Убедитесь в том, что гидротрансформатор остаётся на коробке передач.
67. Снимите лючок.
Установка
1. Протрите гидротрансформатор и привалочные поверхности.
2. Убедитесь в том, что гидротрансформатор находится в полном зацеплении с коробкой передач.
3. Протрите привалочные поверхности двигателя и коробки передач, установочные штифты и гнёзда штифтов.
4. Протрите лючок.
5. Установите лючок на штифты.
6. Используя помощь напарника, тщательно соедините двигатель с коробкой передач. Обеспечьте точный заход центрующей втулки гидротрансформатора и попадание штифтов в гнёзда.
7. Вверните болты крепления коробки передач к двигателю и затяните их. Момент затяжки 45 Н·м.
8. Уберите из-под коробки передач гидравлическую стойку.
9. Опустите двигатель на опоры.
10. Снимите с двигателя такелажные цепи.
11. Наверните и затяните гайки крепления опорных кронштейнов двигателя к опорам. Момент затяжки 100 Н·м.
12. Установите пластину на фланец коробки передач и затяните болты крепления коробки передач к поддону двигателя. Момент затяжки 22 Н·м.
13. Вверните болт крепления лючка и затяните его. Момент затяжки 10 Н·м.
14. Вверните болты крепления ведущего диска к гидротрансформатору и затяните их. Момент затяжки 45 Н·м.
15. Установите заглушку на лючок.
16. Присоедините разъём к коробке передач и закрепите проводной жгут в хомутах.
17. Протяните моторный жгут к монтажной коробке, присоедините разъёмы и плюсовой провод. Присоедините разъём к блоку управления свечами накаливания.
18. Установите в монтажную коробку блок предохранителей, реле и закрепите на ней блок управления свечами накаливания.
19. Присоедините разъёмы к блокам управления двигателем и коробкой передач.
20. Наденьте провод "массы" на шпильку, наверните гайку и затяните её. Момент затяжки 25 Н·м.
21. Установите на монтажную коробку проходные уплотнители проводных жгутов.
22. Поставьте на место крышку монтажной коробки и притяните её болтами. Момент затяжки 2 Н·м.
23. Присоедините вакуумный шланг тормозной системы и закрепите его хомутом.
24. Установите стартер.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Стартер - двигатель Td6.
25. Очистите разъёмы топливных шлангов.
26. Присоедините шланг обратного слива топлива к регулятору расхода топлива.
27. Присоедините шланг к топливному фильтру, а шланг регулятора расхода топлива - к тройнику.
28. Присоедините разъём к датчику температуры топлива.
29. Присоедините разъём к датчику давления топлива.
30. Закрепите в хомутах проводной жгут.
31. Присоедините шланг подачи вакуума и закрепите его в хомутах.
32. Протрите теплообменник охлаждения трансмиссионного масла и ответную привалочную плоскость.
Источник расположен на сайте: Autoinstruction
33. Установите на место теплообменник охлаждения моторного масла и затяните болты его крепления.
34. Момент затяжки 10 Н·м. Затяните гайку крепления шлангов системы охлаждения трансмиссионного масла.
35. Наденьте шланг на сапун дифференциала и закрепите его в хомуте.
36. Закрепите в хомутах шланги сапуна коробки передач.
37. Протрите датчик давления наддува и место его установки.
38. Поставьте на датчик новую прокладку и закрепите его болтом на впускном коллекторе. Момент затяжки 8 Н·м.
39. Присоедините шланг отопителя к трубке системы охлаждения и закрепите его хомутом.
40. Присоедините шланг к крану отопителя и затяните хомут.
41. Присоедините шланг расширительного бачка к трубке системы охлаждения и закрепите его хомутом.
42. Присоедините верхний шланг радиатора и закрепите его хомутом.
43. Присоедините нижний шланг радиатора и закрепите его хомутом.
44. Присоедините шланг системы охлаждения к теплообменнику системы EGR и затяните хомут.
45. Протрите насос гидроусилителя и ответные привалочные поверхности.
46. Установите насос гидроусилителя на кронштейн и вверните болты крепления. Затяните болты М8 моментом 25 Н·м и болты М6 моментом 10 Н·м.
47. Протрите кронштейн компрессора системы кондиционирования и ответную привалочную поверхность.
48. Установите компрессор на место, наденьте провод "массы" и затяните болты крепления. Момент затяжки 25 Н·м.
49. Присоедините вакуумный шланг к перепускному клапану турбокомпрессора.
50. Присоедините вакуумный шланг к вакуумному ресиверу.
51. Закрепите вакуумный шланг в хомутах.
52. Протрите патрубок турбокомпрессора и ответную часть воздушного шланга.
53. Установите шланг, соединяющий турбокомпрессор с промежуточным охладителем воздуха. Используйте новый хомут. Затяните хомут моментом 6 Н·м.
54. Выждав 15 минут, повторите затяжку хомута крепления воздушного шланга к турбокомпрессору. Момент затяжки 6 Н·м.
55. Протрите патрубок на клапане системы EGR и ответную часть шланга впускной системы.
56. При помощи нового хомута закрепите воздушный шланг от промежуточного охладителя воздуха на клапане системы EGR. Момент затяжки хомута 6 Н·м.
57. Выждав 10 минут, затяните хомут крепления воздушного шланга к клапану повторно. Момент затяжки 6 Н·м.
58. Установите ремень привода навесных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования -двигатель Td6.
59. Установите воздушный фильтр.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
60. Установите шумоизолирующий кожух двигателя.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Шумоизолирующий кожух двигателя.
61. Установите сальник дифференциала.
ГЛАВНАЯ ПЕРЕДАЧА И ДИФФЕРЕНЦИАЛ ПЕРЕДНЕГО МОСТА, Главная передача с дифференциалом в сборе - Td6, Уплотнение - выходной вал дифференциала.
62. Установите кольцевое уплотнение корпуса опорного подшипника вала привода правого колеса.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Уплотнительное кольцо - крышка дифференциала с опорой подшипника приводного вала.
63. Установите передний карданный вал.
ПРИВОДНЫЕ ВАЛЫ, РЕМОНТНЫЕ РАБОТЫ, Карданный вал - передний.
64. Установите систему выпуска отработавших газов.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.
65. Залейте в двигатель масло.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ОПЕРАЦИИ ОБСЛУЖИВАНИЯ, Моторное масло и масляный фильтр - двигатель Td6.
66. Установите нижний кожух.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
67. Установите приёмный воздушный ресивер.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
68. Наденьте клемму положительного провода аккумулятора на полюсной наконечник, затяните гайку моментом 18 Н·м и наденьте крышку.
69. Присоедините "отрицательный" провод к аккумуляторной батарее.
70. Залейте в двигатель охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕГУЛИРОВКИ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Слив охлаждающей жидкости, промывка системы и заполнение.
