1. Отсоедините "отрицательный" провод от аккумуляторной батареи.
2. Снимите вентилятор с вязкостной муфтой.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
3. Снимите клапанную крышку с прокладкой.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки.

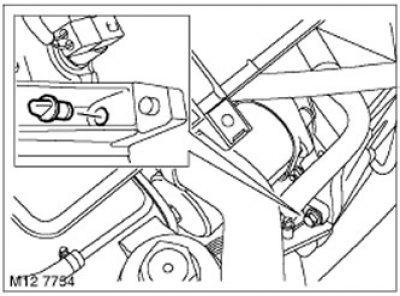

4. Выверните заглушку отверстия фиксатора В.М.Т. коленчатого вала.

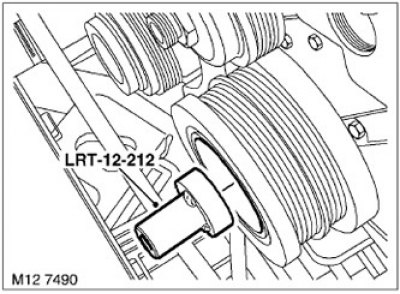

5. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поворачивайте коленчатый вал в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется в положении В.М.Т. хода сжатия.

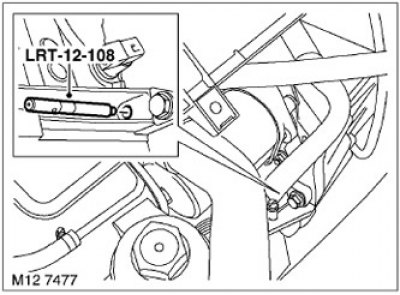

6. Чтобы зафиксировать коленчатый вал в положении В.М.Т. первого цилиндра, установите приспособление LRT-12-108.
Внимание: Не проворачивайте двигатель против нормального направления вращения.
7. Установите приспособление LRT-12-173 на впускной распредвал.
8. Если впускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.

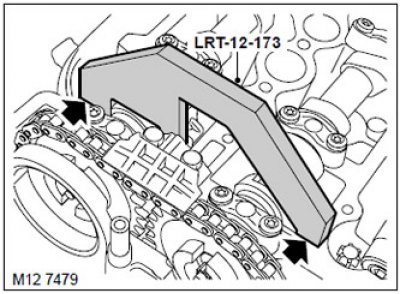

9. Снимите приспособление LRT-12-173 со впускного распредвала и установите его на выпускной распредвал.
10. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.
Чтобы выполнить регулировку
1. Ослабьте хомут и снимите шланг с вакуумного насоса.
2. Отверните и утилизируйте два болта крепления вакуумного насоса.
Смотрите источник на портале: AutoInstruction.ru
3. Снимите вакуумный насос и утилизируйте кольцевое уплотнение.

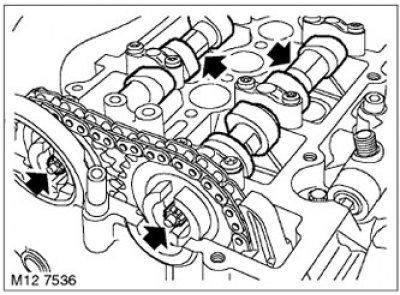

4. Зафиксировав коленчатый вал приспособлением LRT-12-108 и удерживая распредвалы рожковым ключом за шестигранники, отверните и утилизируйте болты крепления звёздочек цепного привода.
5. Используя новые болты, притяните звёздочки так, чтобы они свободно вращались, не имея торцевого биения.

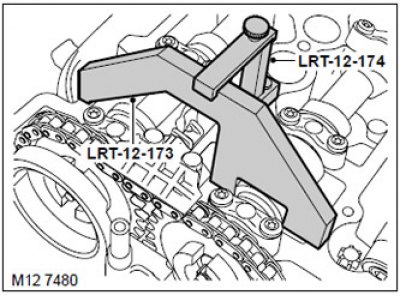

6. Установите на головку цилиндров приспособление LRT-12-174.
7. С помощью приспособления LRT-12-173 установите впускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.
8. Удерживая выпускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки выпускного распредвала моментом 20 Н·м и доверните его ещё на 35°.
9. Ослабьте болт крепления приспособления LRT-12-174 и снимите приспособление LRT-12-173 со впускного распредвала.

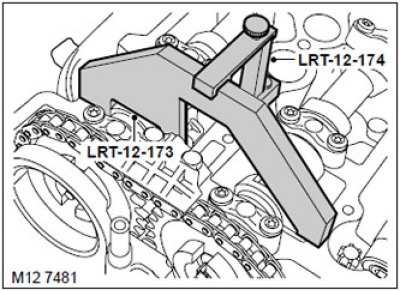

10. С помощью приспособления LRT-12-173 установите выпускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.
11. Удерживая впускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки впускного распредвала моментом 20 Н·м и доверните его ещё на 35°.
12. Снимите приспособления LRT-12-174 и LRT-12-173.
13. Снимите приспособление LRT-12-108, чтобы освободить коленчатый вал.
14. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поверните коленчатый вал на два оборота в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется в положении В.М.Т. хода сжатия.
15. Чтобы зафиксировать коленчатый вал в положении В.М.Т. первого цилиндра, установите приспособление LRT-12-108.
Внимание: Не проворачивайте двигатель против нормального направления вращения.

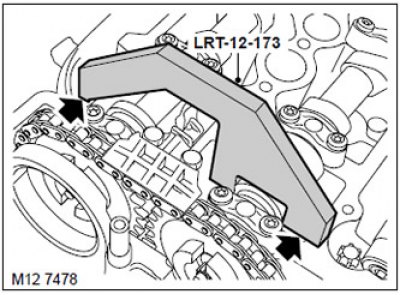

16. Установите приспособление LRT-12-173 на впускной распредвал.
17. Если впускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.
18. Снимите приспособление LRT-12-173 со впускного распредвала и установите его на выпускной распредвал.
19. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.
20. При необходимости, регулировку фаз газораспределения следует повторить.
21. Снимите приспособления LRT-12-173 и LRT-12-108.
22. Заверните заглушку отверстия фиксатора В.М.Т. коленчатого вала.
23. Очистите привалочные поверхности на вакуумном насосе и на головке цилиндров.
24. Установите на вакуумный насос новое кольцевое уплотнение.
25. Совместите поводок вакуумного насоса с распредвалом, установите вакуумнасос и, используя новые болты, закрепите его, затянув болты моментом 22 Н·м.
26. Наденьте шланг на вакуумнасос и затяните хомут.
27. Установите клапанную крышку с прокладкой.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки.
28. Установите вентилятор с вязкостной муфтой.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
29. Присоедините "отрицательный" провод к аккумуляторной батарее.
