ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Снятие
1. Отсоедините "отрицательный" провод от аккумуляторной батареи.
2. Снимите клапанную крышку с прокладкой.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки.
3. Снимите теплообменник системы рециркуляции отработавших газов (EGR).
СИСТЕМЫ СНИЖЕНИЯ ВРЕДНЫХ ВЫБРОСОВ - Td6, РЕМОНТНЫЕ РАБОТЫ, Охладитель системы рециркуляции отработавших газов (EGR).
4. Снимите ремень привода навесных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td6.
5. Снимите вакуумный насос.
ТОРМОЗНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Вакуумный насос -Td6.

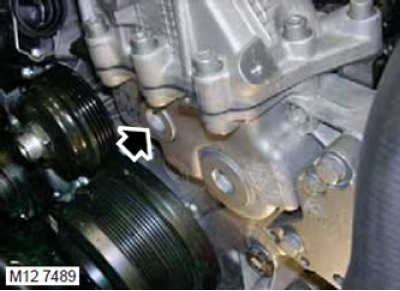

6. Выверните из передней крышки заглушку натяжителя цепи.

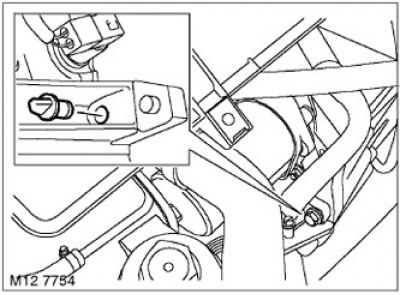

7. Выверните заглушку отверстия фиксатора В.М.Т. коленчатого вала.

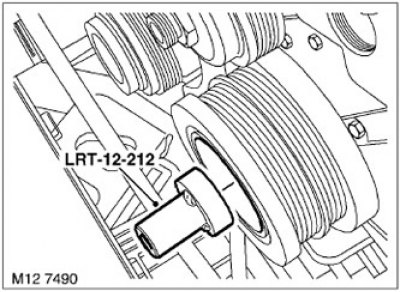

8. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поворачивайте коленчатый вал в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется в положении В.М.Т. хода сжатия.

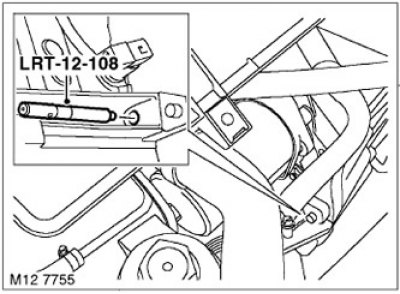

9. Чтобы зафиксировать коленчатый вал в положении В.М.Т. первого цилиндра, установите приспособление LRT-12-108.
Внимание: Не проворачивайте двигатель против нормального направления вращения.

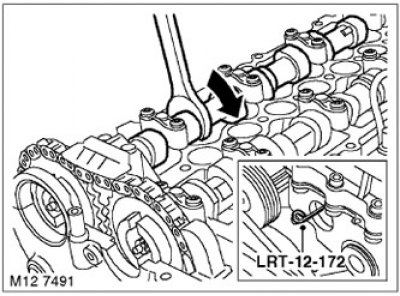

10. Вращая выпускной распредвал гаечным ключом за шестигранник, полностью сожмите натяжитель цепи.
11. Зафиксируйте взведённый натяжитель приспособлением LRT-12-172.

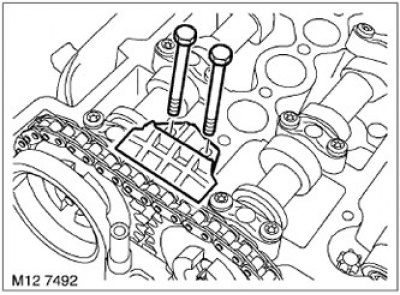

12. Выверните два болта и снимите маслоподводящую направляющую планку. Утилизируйте прокладку.

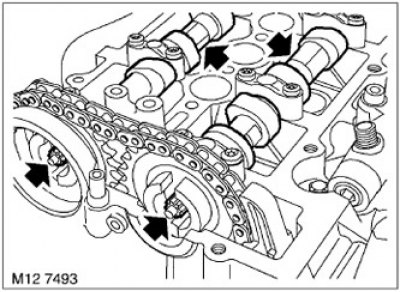

13. Придерживая распредвалы за шестигранники, отверните болты крепления обеих звёздочек.
14. Чтобы не повредить клапаны при вращении распредвалов, снимите приспособление LRT-12-108 и поверните коленчатый вал примерно на 45о в направлении обратном нормальному вращению.
15. Выверните и утилизируйте болты крепления звёздочек, снимите звёздочки с распредвалов.

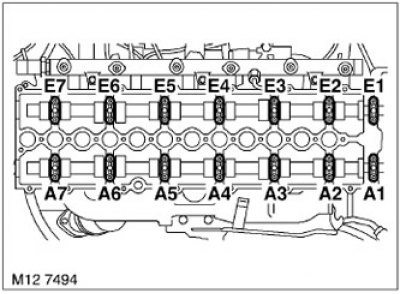

16. Обратите внимание на то, как помечены крышки подшипников распредвалов. Впускной распредвал помечен буквой "Е" а крышки маркируются от "Е1" до "Е7", начиная от звёздочки, если смотреть на двигатель со стороны выпуска. Выпускной распредвал помечен буквой "А", а крышки маркируются от "А1" до "А7", начиная от звёздочки, если смотреть на двигатель со стороны выпуска.
17. Последовательно и равномерно ослабьте и отверните 14 болтов крепления крышек подшипников распредвала.
18. Снимите крышки подшипников распредвала.
19. Снимите распредвал.
Установка
1. Протрите распредвал, постели шеек и крышки подшипников.
2. Смажьте распредвал, его постели и крышки.
3. Уложите распредвал в головку цилиндров в положении примерно соответствующем В.М.Т. начала рабочего хода первого цилиндра.
4. Установите крышки подшипников на свои места, вверните болты крепления и затяните их, равномерно и последовательно, моментом 10 Н·м.
5. Установите звёздочки на распредвалы и притяните их новыми болтами настолько, чтобы звёздочки могли свободно вращаться без торцевого биения.
6. Протрите маслоподводящую направляющую планку и ответную привалочную поверхность.
7. Установите на маслоподводящую направляющую планку новую прокладку.
8. Установите планку на место и притяните её болтами. Момент затяжки 10 Н·м.

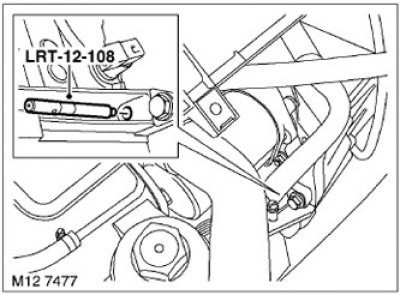

9. Поверните коленчатый вал в направлении нормального вращения, чтобы установить приспособление LRT-12-108 и зафиксировать вал в положении В.М.Т. хода сжатия.
Внимание: Не проворачивайте двигатель против нормального направления вращения.
10. Удерживая выпускной распредвал ключом за шестигранник, затяните болт крепления звёздочки и поверните выпускной распредвал в направлении нормального вращения, чтобы полностью сжать натяжитель цепи.
11. Выньте из натяжителя приспособление LRT-12-172.
12. Ослабьте болт крепления звёздочки выпускного распредвала настолько, чтобы она могла свободно вращаться без торцевого биения.
13. Протрите заглушку окна натяжителя и гнездо заглушки.
14. Установите заглушку на место и затяните её. Момент затяжки 30 Н·м.

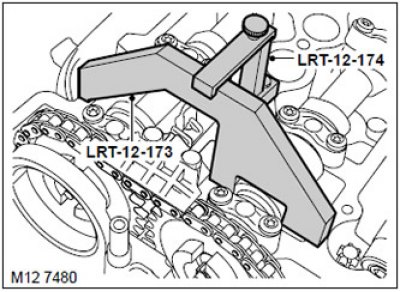

15. Установите на головку цилиндров приспособление LRT-12-174.
16. С помощью приспособления LRT-12-173 установите впускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.
17. Удерживая впускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки впускного распредвала моментом 20 Н·м и доверните его ещё на 35°.
18. Ослабьте болт крепления приспособления LRT-12-174 и снимите приспособление LRT-12-173 со впускного распредвала.

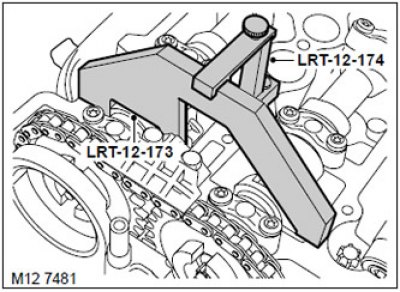

19. С помощью приспособления LRT-12-173 установите выпускной распредвал в правильное положение и затяните болт крепления приспособления LRT-12-174.
20. Удерживая выпускной распредвал ключом за шестигранник и используя динамометрический сектор, затяните болт крепления звёздочки выпускного распредвала моментом 20 Н·м и доверните его ещё на 35°.
21. Снимите приспособления LRT-12-174 и LRT-12-173.
22. Снимите приспособление LRT-12-108, чтобы освободить коленчатый вал.
23. С помощью приспособления LRT-12-212, установленного на шкив коленчатого вала, поверните коленчатый вал на два оборота в направлении нормального вращения до тех пор, пока поршень первого цилиндра не окажется в положении В.М.Т. хода сжатия.
24. Чтобы зафиксировать коленчатый вал в положении В.М.Т. первого цилиндра, установите приспособление LRT-12-108.
Внимание: Не проворачивайте двигатель против нормального направления вращения.

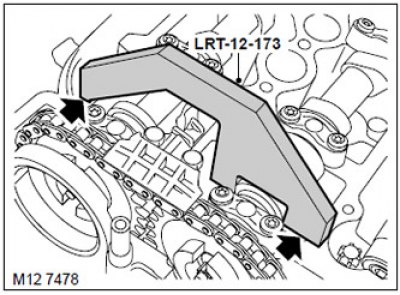

25. Установите приспособление LRT-12-173 на впускной распредвал.
26. Если впускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.

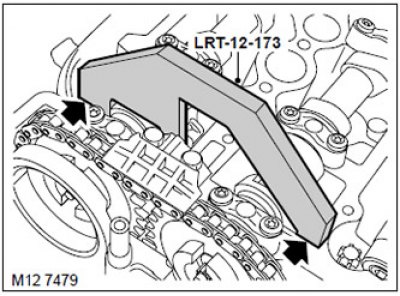

27. Снимите приспособление LRT-12-173 со впускного распредвала и установите его на выпускной распредвал.
28. Если выпускной распредвал занимает правильное положение, то опорные поверхности приспособления LRT-12-173 будут касаться плоскости разъёма под клапанную крышку с обеих сторон.
29. При необходимости, регулировку фаз газораспределения следует повторить.
30. Снимите приспособления LRT-12-174 и LRT-12-108.
31. Заверните заглушку отверстия фиксатора В.М.Т. коленчатого вала.
32. Установите вакуумный насос.
ТОРМОЗНАЯ СИСТЕМА, Тормозной диск - передние тормозные механизмы, Вакуумный насос - Td6.
33. Установите ремень привода навесных агрегатов.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования -двигатель Td6.
[Оригинал найдёте на этом ресурсе: AutoInstruction.ru]
34. Установите теплообменник системы рециркуляции отработавших газов.
СИСТЕМЫ СНИЖЕНИЯ ВРЕДНЫХ ВЫБРОСОВ - Td6, РЕМОНТНЫЕ РАБОТЫ, Охладитель системы рециркуляции отработавших газов (EGR).
35. Установите клапанную крышку с прокладкой.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Прокладка клапанной крышки.
36. Присоедините "отрицательный" провод к аккумуляторной батарее.
