ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
Предостережение: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа, углекислотный (СО), газовый или порошковый.
2. Снимите теплообменник системы рециркуляции отработавших газов (EGR).
СИСТЕМЫ СНИЖЕНИЯ ВРЕДНЫХ ВЫБРОСОВ - Td6, РЕМОНТНЫЕ РАБОТЫ, Охладитель системы рециркуляции отработавших газов (EGR).
3. Снимите прокладки впускного коллектора.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Прокладки впускного коллектора.

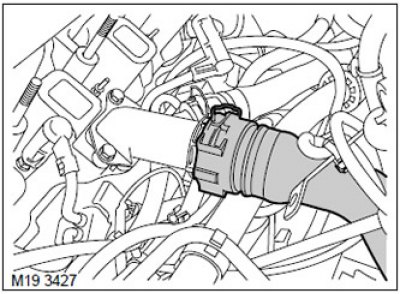

4. Отверните хомут и отсоедините верхний шланг от патрубка системы охлаждения.

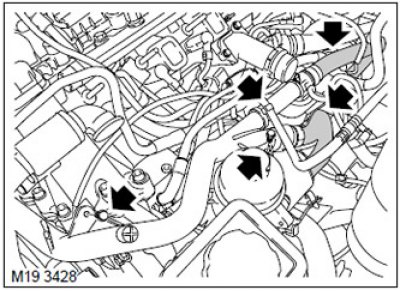

5. Отверните хомуты и отсоедините шланги отопителя и теплообменника охлаждения трансмиссионного масла от распределительного патрубка.
6. Освободите топливную трубку от крепления к распределительной трубки системы охлаждения.
7. Отверните 2 болта крепления распределительной трубки системы охлаждения.

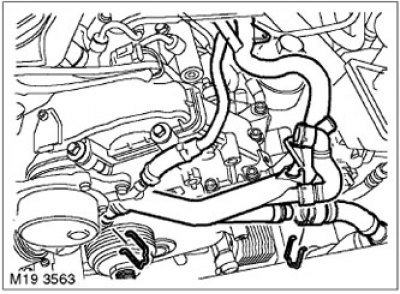

8. Ослабьте хомут и отсоедините вакуумный шланг от вакуумного насоса.
Внимание: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
9. Отверните хомут и отсоедините шланг расширительного бачка от распределительной трубки системы охлаждения.
10. Отверните хомут и отсоедините распределительную трубку от корпуса термостата.

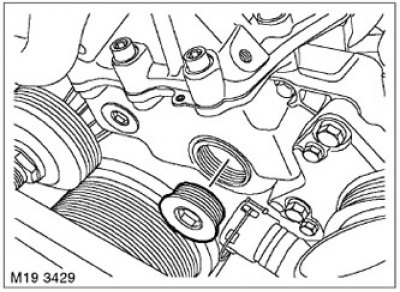

11. Выверните заглушку монтажного окошка в крышке привода ГРМ и утилизируйте прокладку.

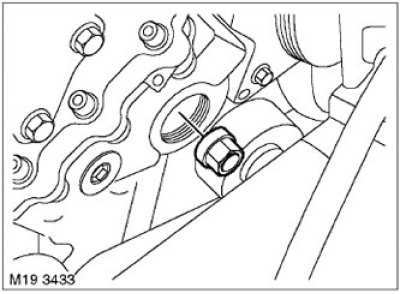

12. Отверните гайку крепления звёздочки привода топливного насоса.

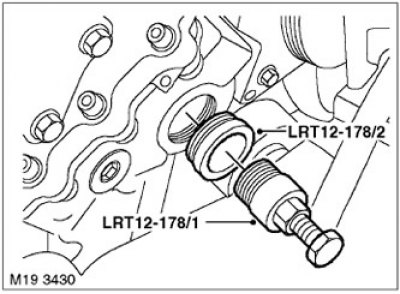

13. Вверните оправку LRT-12-178/2 в крышку привода ГРМ.
14. Установите съёмник LRT-12-178/1 на звёздочку топливного насоса и, затягивая центральный болт съёмника, снимите звёздочку.
Внимание: Не снимайте съёмник со звёздочки до тех пор, пока не будет установлен топливный насос.

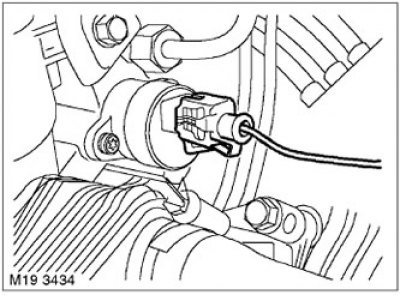

15. Отсоедините разъём от топливного насоса. ВНИМАНИЕ: Категорически не допускается отсоединение разъёма от топливного насоса при включённом зажигании.
16. Разложите ветошь под топливным насосом для сбора вытекающего топлива.
Внимание: Следует не допускать попадания масла или рабочей жидкости на генератор.
17. Накройте генератор, чтобы на него не попала рабочая жидкость.

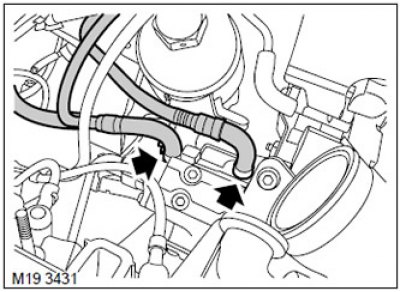

18. Отверните 2 хомута и отсоедините топливные шланги от насоса.

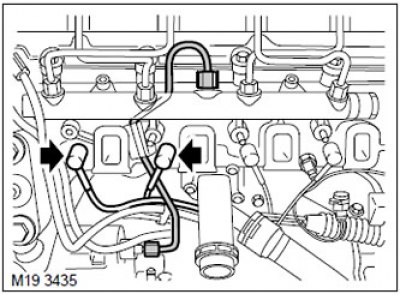

19. Ослабьте 2 гайки и снимите топливную трубку высокого давления. Снимите опорную втулку трубки.
Внимание: Всегда закрывайте пробками штуцеры и отверстия, чтобы защитить систему от попадания грязи.
20. Отсоедините колпачки от свечей накаливания 1-го и 2-го цилиндров и отведите в сторону от топливного насоса.

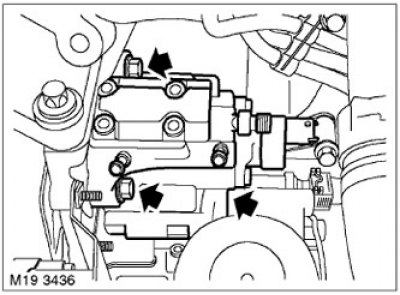

21. Отверните 3 гайки, высвободите и снимите топливный насос. Утилизируйте прокладку.
Сборка
1. Протрите топливный насос и ответные привалочные поверхности.
2. Установите новую прокладку топливного насоса.
3. Установите топливный насос на место и затяните гайки крепления. Момент затяжки 24 Н·м.
4. Наденьте колпачки на свечи накаливания.
5. Протрите штуцеры высокого давления.
6. Установите топливные трубку высокого давления и опорную втулку, затяните гайку на трубке. Момент затяжки 20 Н·м.
7. Присоедините к насосу топливные шланги и затяните хомуты.
8. Присоедините разъём к насосу.
9. Снимите оправку LRT-12-178/2 и съёмник LRT-12-178/1.
10. Наверните гайку крепления звёздочки топливного насоса и затяните её. Момент затяжки 65 Н·м.
11. Протрите заглушку монтажного отверстия.
12. Установите заглушку на место и затяните её. Момент затяжки 30 Н·м.
13. Протрите корпус термостата и распределительную трубку системы охлаждения.
14. Установите распределительную трубку системы охлаждения, вверните болты и затяните их моментом 10 Н·м.
15. Присоедините шланги к распределительной трубке и закрепите их хомутом.
16. Подсоедините верхний шланг к патрубку и закрепите хомутом.
17. Закрепите топливную трубку в зажиме на распределительной трубке системы охлаждения.
18. Присоедините шланг к вакуумному насосу и закрепите его хомутом.
19. Установите прокладки впускного коллектора.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Прокладки впускного коллектора.
(Перейдите к источнику по ссылке: autoinstruction.ru)
20. Установите теплообменник системы рециркуляции отработавших газов (EGR).
СИСТЕМЫ СНИЖЕНИЯ ВРЕДНЫХ ВЫБРОСОВ - Td6, РЕМОНТНЫЕ РАБОТЫ, Охладитель системы рециркуляции отработавших газов (EGR).
21. Присоедините "отрицательную" клемму аккумуляторной батареи.
