ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините "отрицательную" клемму аккумуляторной батареи.
3. Снимите приёмную трубу системы выпуска.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Приёмная труба.
4. Выньте фильтрующий элемент воздухоочистителя.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
5. Снимите приёмный воздушный шланг турбокомпрессора.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Впускной воздуховод турбокомпрессора.

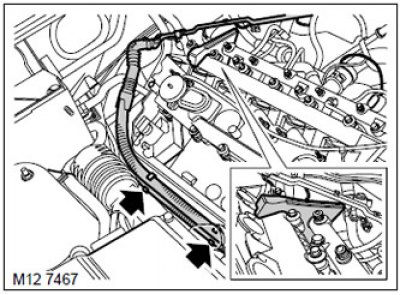

6. Отсоедините моторный жгут от хомутов и отведите его от клапанной крышки.

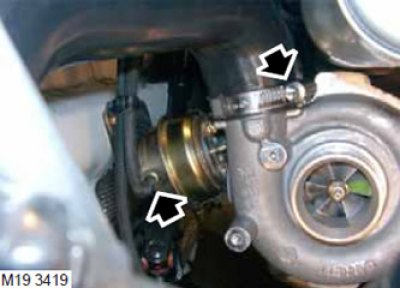

7. Отверните хомут и отсоедините от турбокомпрессора шланг, идущий к промежуточному охладителю воздуха. Утилизируйте хомут.
8. Отсоедините вакуумный шланг от перепускного клапана турбокомпрессора.

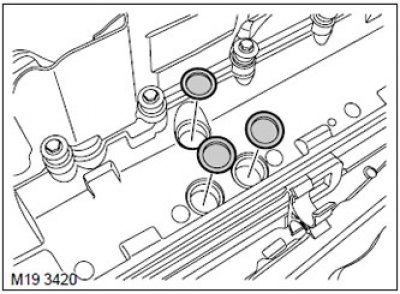

9. Выньте 3 проходные втулки из днища корпуса воздушного фильтра.

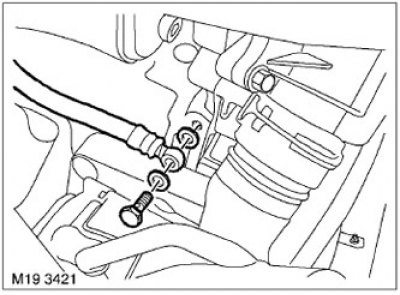

10. Выверните из блока цилиндров пустотелый болт подачи масла на турбокомпрессор.
Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

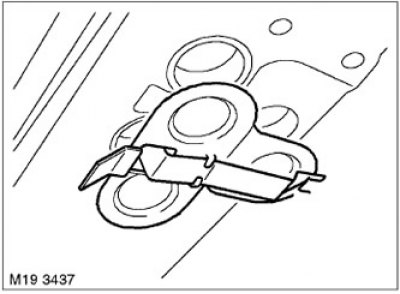

11. Снимите крышку лючка с теплозащитного экрана.

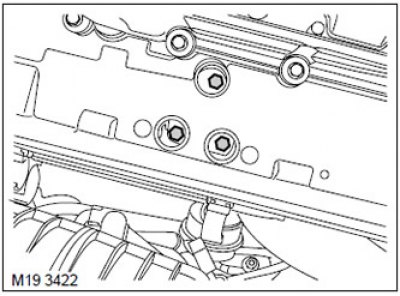

12. Отверните 3 болта крепления турбокомпрессора к выпускному коллектору.

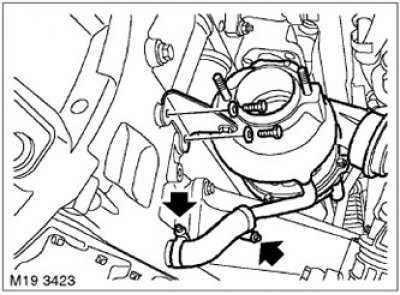

13. Ослабьте 2 хомута и отсоедините маслосливной шланг от блока цилиндров.
14. Отверните 2 болта крепления опорного кронштейна турбокомпрессора к блоку цилиндров и снимите турбокомпрессор.
15. Снимите и утилизируйте прокладку турбокомпрессора.
Примечание: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разбороч-ные операции выполнять не следует.

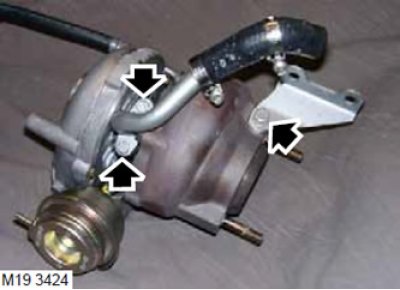

16. Отверните болт крепления опорного кронштейна и снимите его.

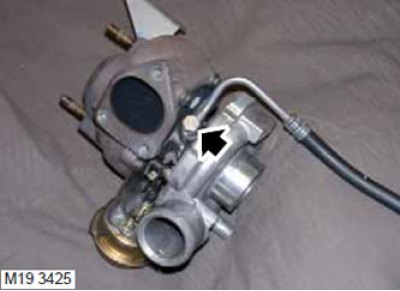

17. Заметьте положение, в котором находится маслоподающая трубка, отверните пустотелый болт, снимите трубку и утилизируйте уплотнительные шайбы.
Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.
Сборка
1. Протрите маслосливной шланг турбокомпрессора и ответные поверхности.
2. Возьмите новую прокладку, установите маслосливной шланг и затяните болты. Момент затяжки 10 Н·м.
3. Протрите маслоподающую трубку турбокомпрессора и ответные поверхности.
4. Взяв новые уплотнительные шайбы, установите маслоподающую трубку, вверните пустотелый болт и затяните его. Момент затяжки 25 Н·м.
5. Протрите турбокомпрессор и ответные привалочные поверхности.
6. Установите турбокомпрессор, приверните опорный кронштейн к блоку цилиндров, не затягивая их.
7. Установите турбокомпрессор на новую прокладку и затяните болты его крепления. Момент затяжки 50 Н·м.
8. Затяните болты опорного кронштейна турбокомпрессора. Момент затяжки 25 Н·м.
9. Наденьте шланг слива масла и затяните хомуты.
10. Установите крышку лючка на теплозащитный экран.
11. Установите проходные втулки в корпус воздушного фильтра.
12. Протрите маслоподающую трубку и пустотелый болт.
13. Взяв новые уплотнительные шайбы, установите маслоподающую трубку, вверните пустотелый болт и затяните его. Момент затяжки 25 Н·м.
14. Присоедините вакуумный шланг к перепускному клапану турбокомпрессора.
15. Протрите патрубок турбокомпрессора и ответную часть воздушного шланга.
16. Установите шланг, соединяющий турбокомпрессор с промежуточным охладителем воздуха. Используйте новый хомут. Затяните хомут моментом 6 Н·м.
17. Выждав 15 минут, повторите затяжку хомута крепления воздушного шланга к турбокомпрессору. Момент затяжки 6 Н·м.
18. Закрепите моторный жгут в хомутах.
19. Установите приёмный воздушный шланг турбокомпрессора.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Впускной воздуховод турбокомпрессора.
20. Установите фильтрующий элемент воздухоочистителя.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
21. Установите приёмную трубу системы выпуска.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Приёмная труба.
22. Присоедините "отрицательную" клемму аккумуляторной батареи.
