ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите верхний кожух двигателя.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Верхний кожух двигателя.
3. Отсоедините впускной воздуховод от корпуса воздушного фильтра и закрепите его в стороне.

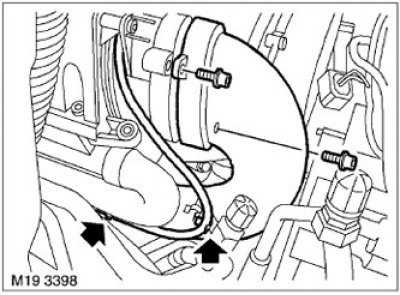

4. Освободите вакуумные шланги от зажимов на воздуховоде.
5. Отверните 2 болта крепления воздуховода турбокомпрессора к корпусу воздушного фильтра.
6. Отсоедините воздуховод от турбокомпрессора и снимите его вместе с шлангом вентиляции.
#img2#
7. Снимите шланг вентиляции с воздуховода.
[Смотрите оригинал на указанном сайте: www.AutoInstruction.ru]
Сборка
1. Закрепите шланг вентиляции на воздуховоде
2. Установите воздуховод и присоедините его к турбокомпрессору и воздушному фильтру.
3. Присоедините шланг вентиляции к воздушному фильтру.
4. Вверните болты крепления воздуховода к воздушному фильтру и затяните их моментом 8 Н·м. Закрепите вакуумный шланг в хомутах.
5. Установите впускной воздуховод на воздушный фильтр.
6. Установите на место верхний кожух двигателя.
7. Установите верхний кожух двигателя.
ДВИГАТЕЛЬ TD6, РЕМОНТНЫЕ РАБОТЫ, Верхний кожух двигателя.
8. Присоедините "отрицательную" клемму аккумуляторной батареи.
