ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
Предостережение: Пары топлива легко воспламенимы, а в замкнутом помещении они также токсичны и взрывоопасны. Во время работы с топливом необходимо иметь под рукой огнетушитель пенного типа,углекислотный (СО;), газовый или порошковый.
2. Снимите с форсунок трубки высокого давления.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Трубки высокого давления.
3. Выньте фильтрующий элемент воздухоочистителя.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
4. Снимите шумоизолирующую накладку.
Внимание: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

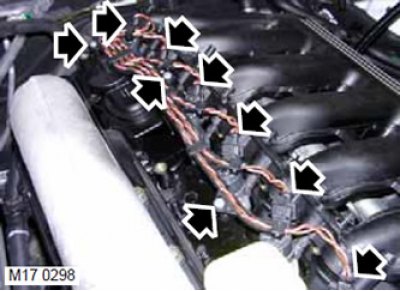

5. Отсоедините колодки от топливных форсунок.
6. Отверните 3 болта и отведите в сторону жгут управления форсунками.

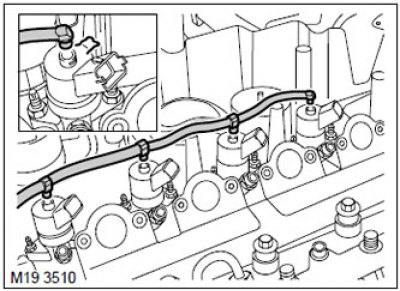

7. Отожмите зажимы и снимите с форсунок шланги обратного слива топлива.

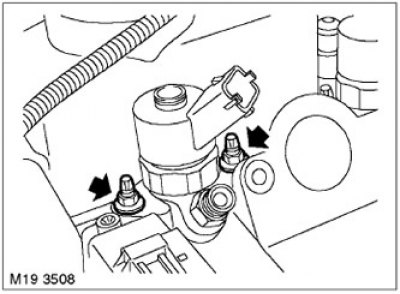

8. Отверните 2 гайки крепления форсунки.

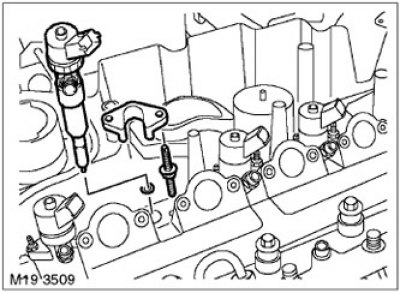

9. Используя торцевую головку Torx, вращайте шпильки крепления форсунок против часовой стрелки и извлеките форсунку.
[Весь материал скопирован с сайта: www.Autoinstruction.ru]
10. Выньте форсунку с прижимной лапкой и утилизируйте уплотнительную шайбу.
Сборка
1. Очистите форсунки и их гнёзда в головке цилиндров.
2. Затяните шпильки крепления форсунок. Момент затяжки 10 Н·м.
3. Установите форсунку с новой уплотнительной шайбой и прижимную лапку.
4. Равномерно затяните гайки крепления форсунок. Момент затяжки 10 Н·м.
5. Обеспечьте чистоту в местах присоединения шлангов обратного слива топлива.
6. Установите на шланги обратного слива новые уплотнения, отожмите зажимы и установите шланги на форсунки.
7. Уложите жгут управления форсунками и затяните болты крепления. Момент затяжки 2 Н·м.
8. Присоедините разъёмы к форсункам.
9. Установите трубки высокого давления.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Трубки высокого давления.
10. Установите на место шумоизолирующую накладку.
11. Установите фильтрующий элемент воздухоочистителя.
СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ Td6:, РЕМОНТНЫЕ РАБОТЫ, Фильтрующий элемент воздухоочистителя.
12. Присоедините "отрицательную" клемму аккумуляторной батареи.
13. Для запуска системы управления форсунками воспользуйтесь прибором TestBook/T4.
