Специальный инструмент
 303-1270 Timing Pin, Crankshaft |  303-1277 Timing Pin, Camshaft |
Примечание: Крышка клапана и головка цилиндров вытачиваются в сборе и не могут обслуживаться по отдельности.
Снятие
1. Снимите крышку и отсоедините провод массы от аккумулятора. Обратитесь к процедуре: Спецификации (414-00 Система зарядки - Общая информация, Спецификации).
2. Снимите воздушный фильтр в сборе. Обратитесь к процедуре: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).
3. Приподнимите и подоприте автомобиль.
Предупреждение: Установите под автомобиль надежные опоры.
4. Снимите уплотнение распределительного вала. Обратитесь к процедуре: Уплотнение распределительного вала (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).
5. Снимите топливную рампу. Обратитесь к процедуре: Топливный коллектор (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Снятие и установка).
6. Снимите топливные форсунки. Обратитесь к процедуре: Топливная форсунка (303-04B Подача топлива и органы управления - 2.2L Duratorq - Td4, Снятие и установка).

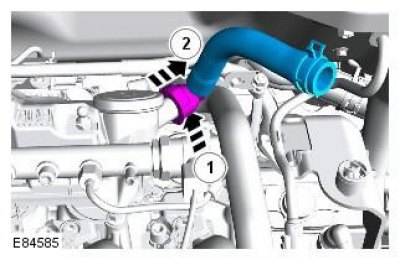

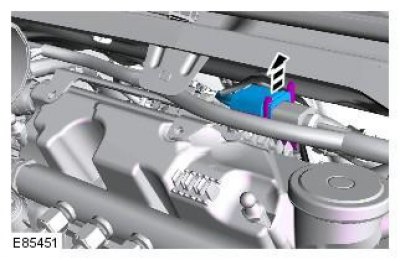

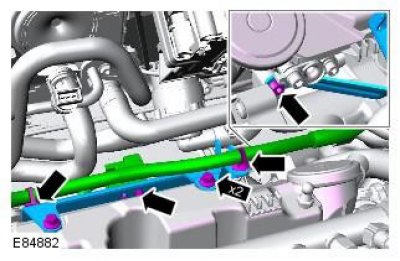

7. Снимите впускной коллектор. Обратитесь к процедуре: Впускной коллектор (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).
8.

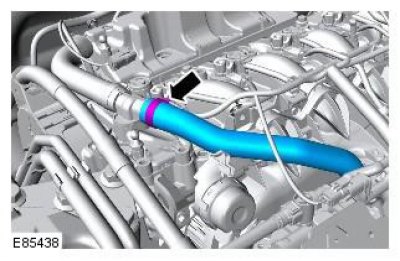

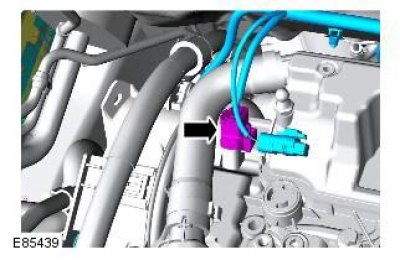

Примечание: Отбракуйте зажим крепления.

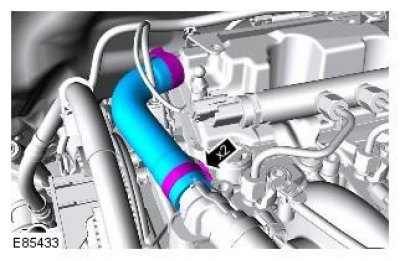

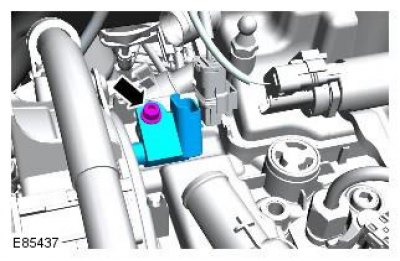

9. Снимите и отбракуйте хомуты шланга.
10.

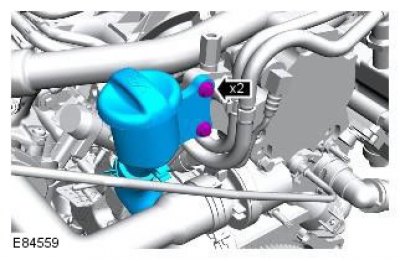

Внимание: Отбракуйте маслоотражательные колпачки.
11.

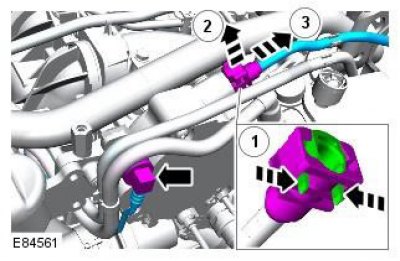

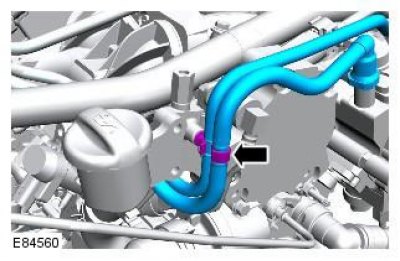

Внимание: Заглушите все отверстия.
12.

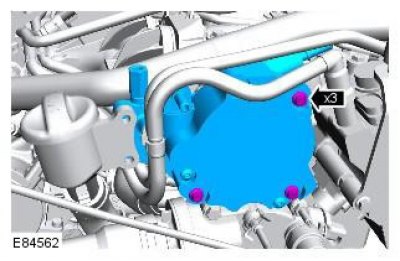

Внимание: Отбракуйте уплотнение.
13.

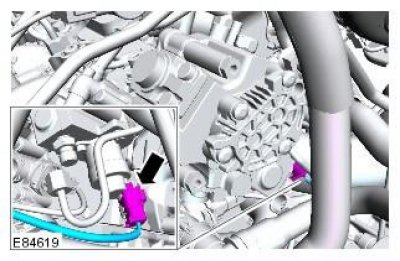

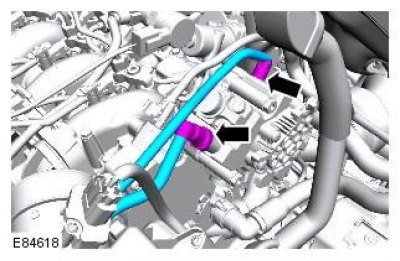

Очистите зону вокруг элемента и удалите из нее посторонние частицы. Заглушите все отверстия. Используйте новые заглушки.
14.
Внимание: Уплотнительное кольцо можно использовать повторно, если оно не повреждено.

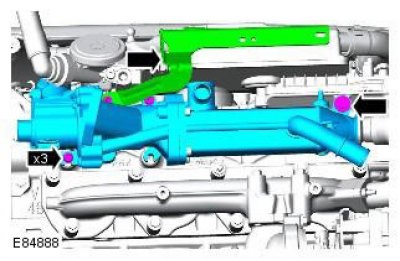

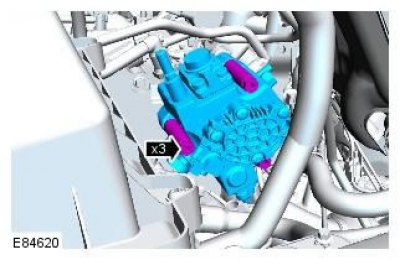

Примечание: Проследите за тем, чтобы привод топливного насоса оставался на месте при снятии топливного насоса.
15. Уберите приспособление установки момента впрыска. Специальный инструмент: 303-1270

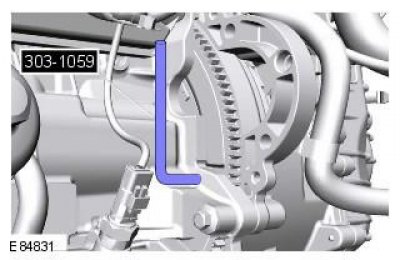

Примечание: Теперь двигатель находится в положении SAFE.
16. Поверните коленвал на 90 градусов.

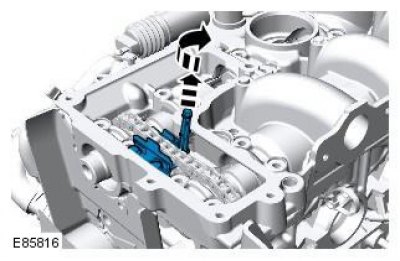

17. Отведите и заблокируйте натяжитель приводной цепи распредвала.
18.

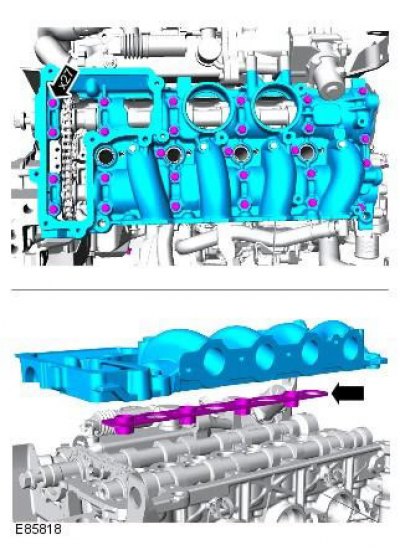

Примечание: Отбракуйте прокладку.
Установка
1. На одну сторону нанесите тонкую полоску герметика. Обратитесь к процедуре: Спецификации (303-01B Двигатель - 2.2L Duratorq - Td4, Спецификации).
(Оригинал выложен на портале Autoinstruction.ru)

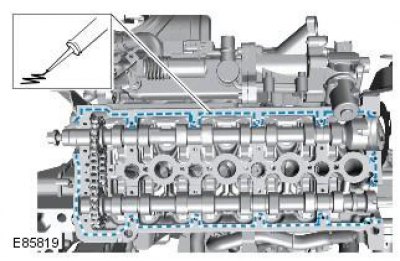

Внимание: Очистите сопрягаемые поверхности от инородного материала.

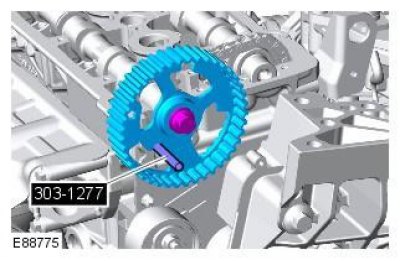

2. Временно установите шкив распредвала и установочную шпильку шкива. Специальный инструмент: 303-1277
3. Установите и затяните болты в указанной на рисунке последовательности.
Внимание: Смажьте поверхности подшипников чистым моторным маслом.

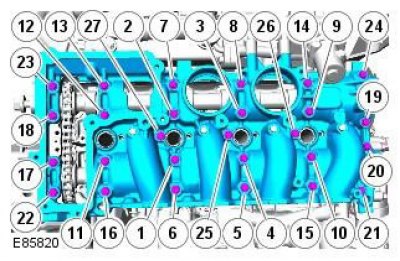

Примечание: Установите новую прокладку.
4. Затяните болты в указанной на рисунке последовательности. Момент затяжки: 10 Nm
5. Ослабьте натяжитель цепи.
6. Поверните коленвал и установите приспособление установки момента впрыска. Специальный инструмент: 303-1270
7. Снимите шкив распределительного вала.

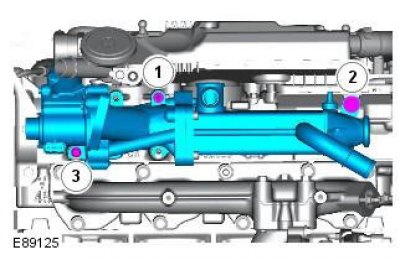

8. Закрепите охладитель EGR.
9. Установите гайки, болты и шайбы, но на этом этапе не затягивайте их.
10. Затяните гайки, работая в указанной последовательности. Момент затяжки: 6 Nm
11. Затяните болты в порядке, показанном на рисунке. Момент затяжки: 10 Nm
12. Установите топливный насос. Момент затяжки: 22 Nm
При обращении с данным элементом необходимо соблюдать предельную чистоту. Очистите сопрягаемые поверхности от инородного материала. Убедитесь в правильности установки уплотнения.
13. Состыкуйте электрический разъем отсечного клапана подачи топлива.
14. Подсоедините штуцеры прямого и обратного топливопроводов к топливному насосу.
Предупреждение: Перед установкой элементов убедитесь в чистоте и сухости зоны вокруг контактных поверхностей и соединений.
15. Установите вакуумный насос. Момент затяжки: 9 Nm
Очистите сопрягаемые поверхности от инородного материала. Убедитесь в правильности установки уплотнения.
16. Закрепите маслоналивную трубку. Момент затяжки: 9 Nm
17. Подсоедините магистрали вакуумной системы к вакуумному насосу. Закрепите топливопроводы.
Внимание: Очистите сопрягаемые поверхности от инородного материала.
18. Установите маслоотделитель вентиляции крышки клапана. Момент затяжки: 9 Nm
Внимание: Затяните болты в порядке, показанном на рисунке.

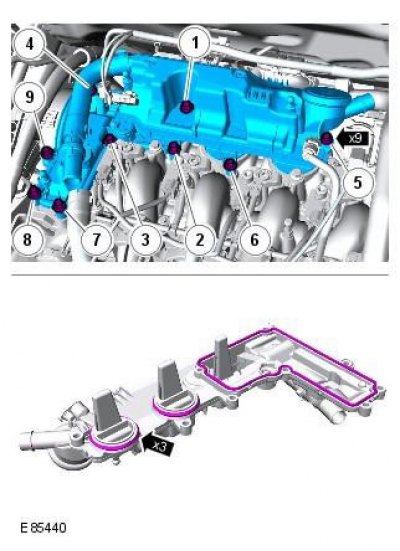

Примечание: Установите новые уплотнения.

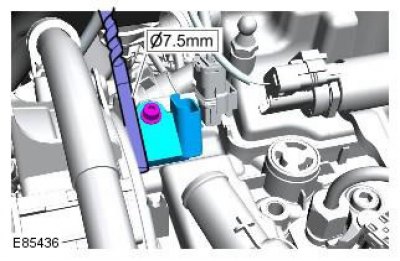

19. Вставьте сверло диаметром 7.5 мм между крышкой головки цилиндров и датчиком CMP, как показано, чтобы обеспечить правильную выверку датчика CMP. Момент затяжки: 4 Nm
