Предупреждение! При работе рядом с нагретыми элементами системы выпуска отработавших газов соблюдайте меры предосторожности.
Снятие
1. Приподнимите автомобиль.
Предупреждение: Установите под автомобиль надежные опоры.
2. Снимите теплообменник рециркуляции отработавших газов (EGR). Обратитесь к процедуре: Охладитель системы рециркуляции отработавших газов (EGR) (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Снятие и установка).
3. Снимите каталитический нейтрализатор. Обратитесь к процедуре: Каталитический нейтрализатор - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
4.

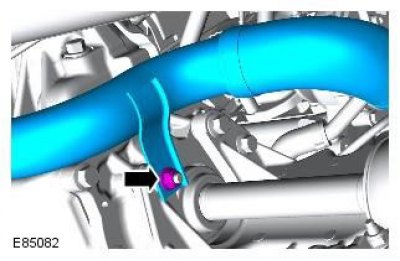

Примечание: Заглушите все отверстия.
5.

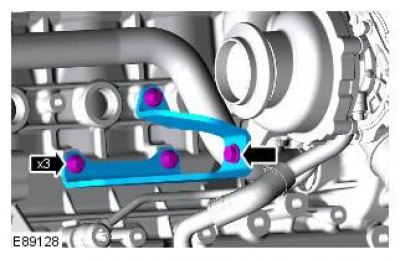

Очистите зону вокруг элемента и удалите из нее посторонний материал. Заглушите все отверстия. Используйте новые колпачки.
6. Отсоедините турбокомпрессор.

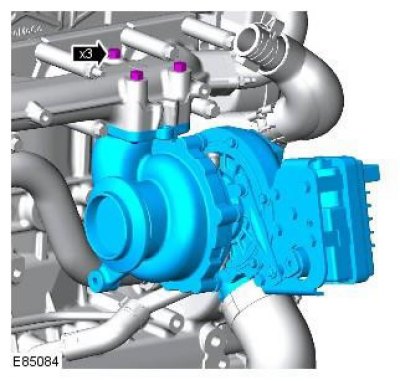

Внимание: Заглушите все отверстия. Используйте новые колпачки.

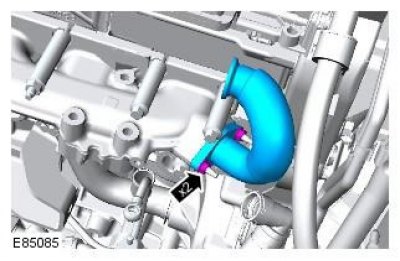

7. Снимите охладитель EGR с колена выхлопного коллектора.
(Текст взят с портала проекта: «autoinstruction.ru»)
8.
Внимание: Заглушите все отверстия. Используйте новые колпачки.

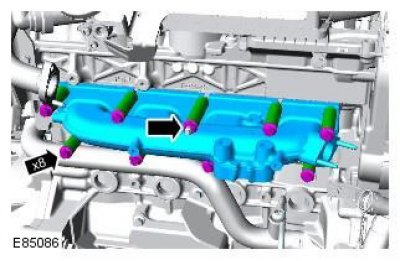

Примечание: Отбракуйте прокладку за ненадобностью.
Установка
1.
- Установите новую прокладку.
- Установите выпускной коллектор.
- Равномерно и постепенно затяните болты в указанной последовательности. Момент затяжки: 25 Nm

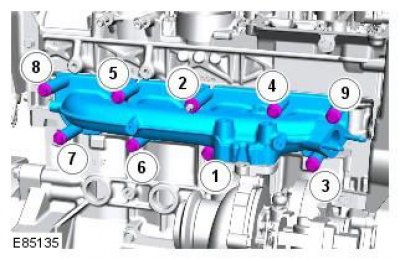

Внимание: Очистите зону вокруг элемента и удалите из нее посторонний материал.
2. Установите охладитель EGR на выпускной коллектор. Момент затяжки: 10 Nm
3. Установите турбокомпрессор. Момент затяжки: 24 Nm
Используйте новые болты. При обращении с данным элементом необходимо соблюдать предельную чистоту. Перед сборкой необходимо тщательно удалить слой нагара с обеих поверхностей турбокомпрессора и выпускного коллектора.
4. Установите опорный кронштейн турбокомпрессора, но на этой стадии не затягивайте болты полностью.
5. Затяните болт крепления турбокомпрессора к опорному кронштейну. Момент затяжки: 24 Nm
6. Затяните болты крепления головки цилиндров к опорному кронштейну. Момент затяжки: 24 Nm
7. Подсоедините маслопровод турбокомпрессора. Момент затяжки: 24 Nm
Очистите зону вокруг элемента и удалите из нее посторонний материал. Используйте новые уплотняющие прокладки.
8. Установите выпускной трубопровод турбокомпрессора. Момент затяжки: 25 Nm
9. Установите каталитический нейтрализатор. Обратитесь к процедуре: Каталитический нейтрализатор - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
10. Установите охладитель EGR. Обратитесь к процедуре: Охладитель системы рециркуляции отработавших газов (EGR) (303-08B Понижение токсичности выхлопа - 2.2L Duratorq - Td4, Снятие и установка).
11. Проверьте уровень моторного масла и, при необходимости, долейте масла.
