Примечание: Нижняя боковая выступающая секция заднего лонжерона обслуживается как отдельная привариваемая панель; она также обслуживается как часть заднего лонжерона.
Снятие
1. При замене нижней боковой выступающей секции заднего лонжерона снимаются следующие элементы:
- Облицовка заднего бампера
- Крепление заднего бампера
- Опорная панель заднего фонаря
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите опорную панель заднего фонаря. За дополнительной информацией обратитесь к главе: Панель крепления заднего фонаря (501-30 Ремонты листовых металлических элементов задка, Снятие и установка).

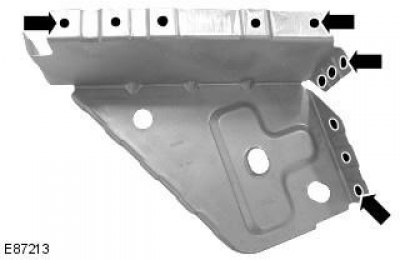

4. Выфрезеруйте места контактной сварки.
5. Разделите соединения и снимите старую панель.
Установка
1. Подготовьте сопрягаемые поверхности старой и новой панелей.
2. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.
3. Выполните сварку электрозаклепками по технологии MIG.
4. Зачистите все сварные швы.
5. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
