Примечание: Внутренняя панель фартука крыла обслуживается как отдельная привариваемая панель.
Примечание: Сервисная панель приварена не полностью.
Примечание: Внутри этой панели закреплен элемент NVH; он не обслуживается на новой панели. Поэтому в случае повреждения потребуется новый элемент.
1. При замене верхней панели фартука крыла снимаются следующие элементы:
- Облицовка переднего бампера
- Капот
- Панель защелки капота
- Оба передних крыла
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите панель защелки капота. За дополнительной информацией обратитесь к главе: Hood Latch Panel (501-27, Снятие и установка).
4. Снимите капот.
5. Снимите панель накопительной камеры. За дополнительной информацией обратитесь к главе: Смесительная камера (412-01 Управление микроклиматом, Снятие и установка).
6. Левая сторона: Снимите трубопровод воздухозабора.
7. Правая сторона: Высвободите жгут электропроводки и отложите его в сторону.

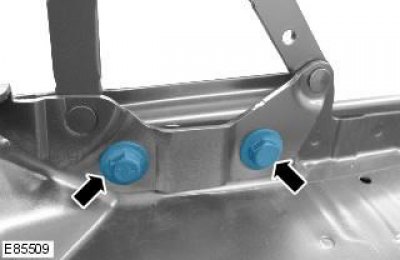

8. Снимите петлю капота (два болта М13).

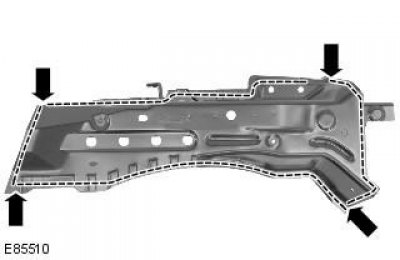

9. Выфрезеруйте места контактной сварки.

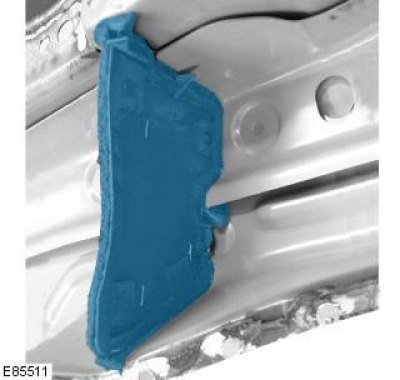

10. Разделите соединения и снимите старую панель, включая соответствующий элемент NVH.
Установка

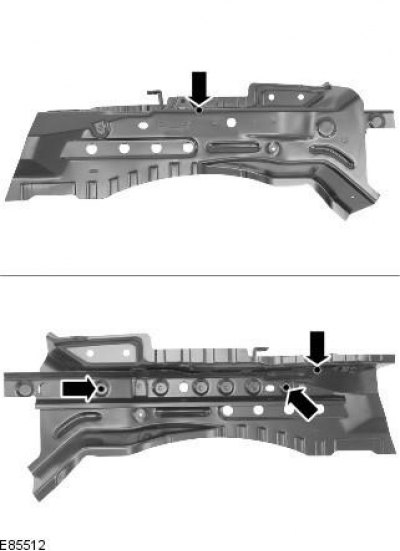

1. Подготовьте новую панель в показанных зонах, где она не полностью приварена, и выполните точечную сварку.
2. Подготовьте сопрягаемые поверхности старой и новой панелей.

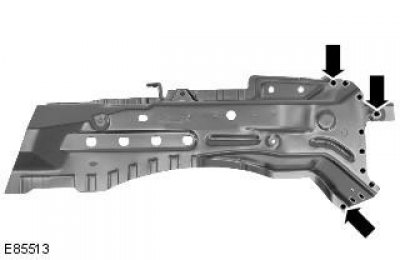

3. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.
4. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

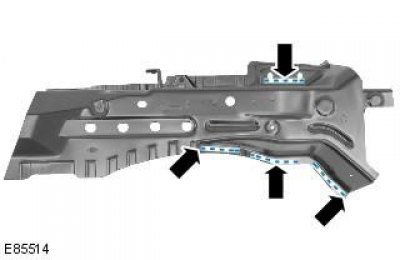

5. Снимите панель и нанесите клей на показанные зоны.
6. При необходимости замените элемент NVH.
7. Нанесите клей на элемент NVH.
8. Выставьте новую панель на требуемое место и зафиксируйте ее.

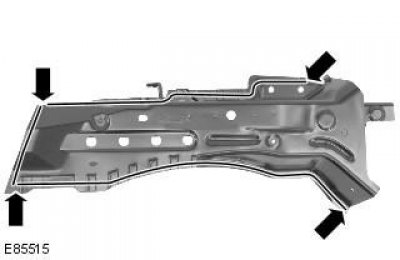

9. Выполните точечную сварку в показанных местах.
10. Выполните сварку электрозаклепками по технологии MIG.
11. Зачистите все сварные швы.
12. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
