Примечание: Следует отделить замыкающую панель от переднего лонжерона и верхней опоры подвески; она не обслуживается отдельно.
Примечание: Панель обслуживается без своих установочных шпилек.
Снятие
1. При замене замыкающей панели переднего лонжерона снимаются следующие элементы:
- Облицовка переднего бампера
- Передний бампер
- Панель защелки капота
- Оба передних крыла
- Крепление переднего бампера
- Нижняя панель фартука крыла
- Передний усилительный элемент панели фартука крыла
- Передний лонжерон
Примечание: Также необходимо снять двигатель и подвеску, как единый узел.
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите передний лонжерон. За дополнительной информацией обратитесь к главе: Передний лонжерон (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).
4. Выфрезеруйте сварные точки.

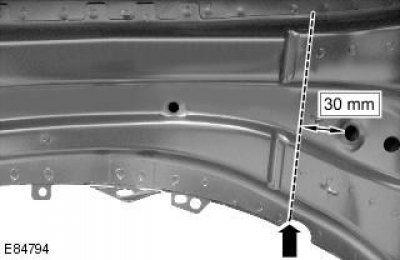

5. Отрежьте старую панель в показанной точке.
6. Разделите соединения и снимите старую панель.
Установка
1. Снимите панель с сервисной панели.

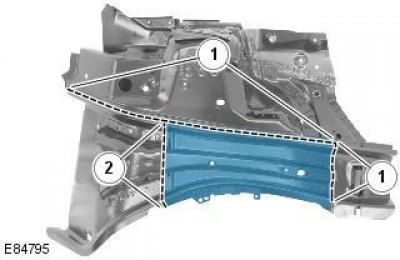

- 1. Выфрезеруйте сварные точки.
- 2. Выполните рез, совместив его с уже сделанным на автомобиле.
2. Подготовьте соединительные поверхности старой и новой панели.

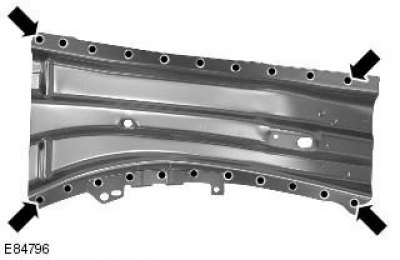

3. Просверлите отверстия в новой панели для сварки электрозаклепками по технологии MIG.
4. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
5. После фиксации панелей:
- 1. Прихватите стыковое соединение.

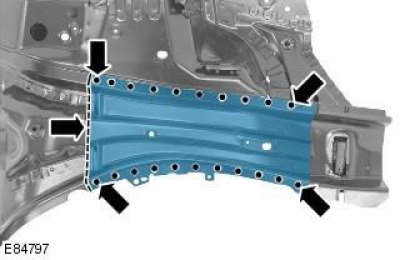

- 2. Сварка электрозаклепками MIG.
6. Зачистите прихваточные швы.

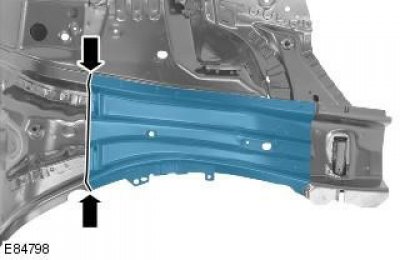

7. Выполните сварку стыковых соединений по технологии MIG.

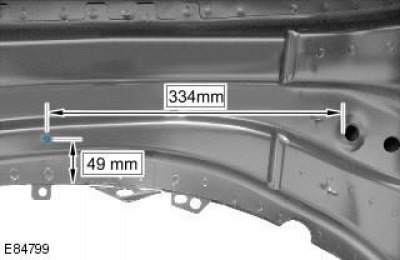

8. Установите приварную шпильку.
Источник статьи доступен на сайте [AutoInstruction.ru]
9. Зачистите все сварные соединения.
10. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
