Примечание: Передний усилительный элемент панели фартука крыла следует отделить от сервисной панели фартука крыла; он не поставляется отдельно.
Примечание: Панель обслуживается без своих установочных шпилек.
Снятие
1. При замене переднего лонжерона и панели фартука крыла снимаются следующие элементы:
- Облицовка переднего бампера
- Передний бампер
- Капот
- Панель защелки капота
- Оба передних крыла
- Нижняя панель фартука крыла
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите нижнюю панель фартука крыла. За дополнительной информацией обратитесь к главе: Нижняя панель грязещитного фартука (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).

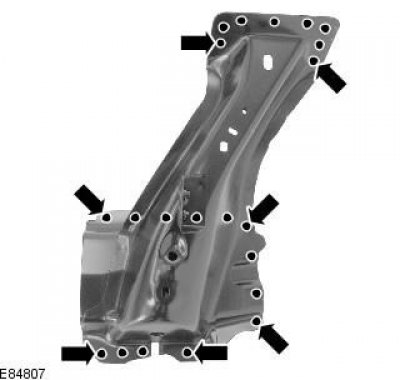

4. Выфрезеруйте сварные точки.
5. Разделите соединения и снимите старую панель.
Установка
1. Подготовьте соединительные поверхности старой и новой панели.
2. Просверлите отверстия в новой панели для сварки электрозаклепками по технологии MIG.
3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу. Если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
4. Выполните сварку электрозаклепками по технологии MIG.

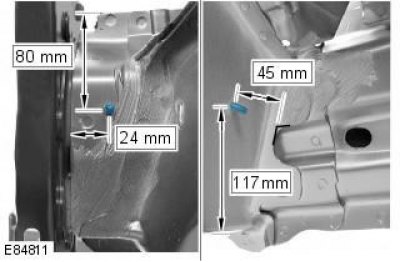

5. Установите новые установочные шпильки.
6. Зачистите все сварные соединения.
7. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
