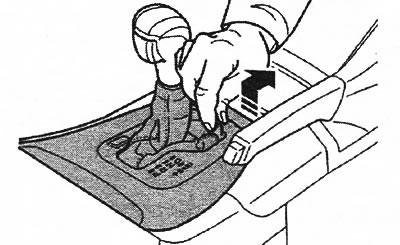

Снятие верхней панели
Возьмитесь за кожух и потяните его вертикально вверх. Нагните кожух назад.
Снятие ручки переключателя передач
Снимите ручку переключателя передач.
Снимите центральную консоль.

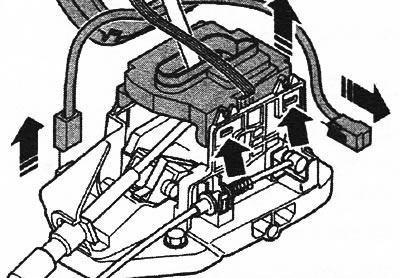

Снятие ограничителя узла переключателя передач
Вдавите 4 боковые защелки. Выньте ограничитель узла переключателя передач строго вверх.

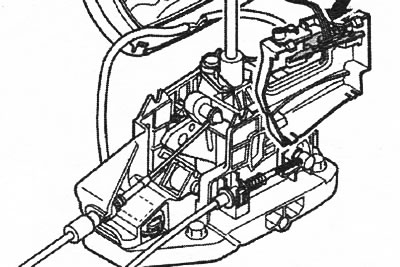

Снятие печатной платы с ограничителя узла переключателя передач
Нажмите на защелки, фиксирующие держатель печатной платы. Отогните держатель и печатную плату. Переставьте весь держатель при замене ограничителя узла переключателя передач. Или же: отделите печатную плату от 2 защелок на держателе и потяните печатную плату прямо вверх.

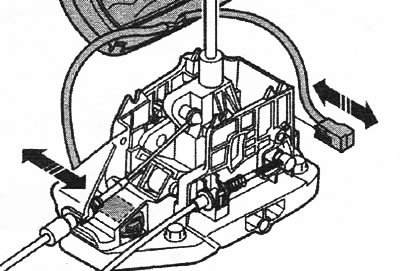

Снятие кожуха и выключателей с узла переключателя передач
Выньте проводку из зажимов. Отсоедините задний разъем от узла переключателя передач. Вытяните передний разъем из узла переключателя передач. Разъедините разъемы. Отогните верхнюю панель и кожух.

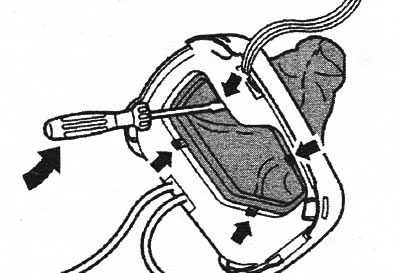

Снятие и перестановка кожуха с верхней панели
Надавите на защелки отверткой. Одновременно надавите на верхнюю часть кожуха. Замените узел верхней панели.
Установка кожуха
Установите кожух на верхнюю панель и вдавите его на место.
Установка печатной платы на ограничитель узла переключателя передач
Вставьте держатель под углом в ограничитель узла переключателя передач. Зафиксируйте его на месте. Или же: установите печатную плату в вырез в держателе и зафиксируйте на месте. Заново установите держатель.

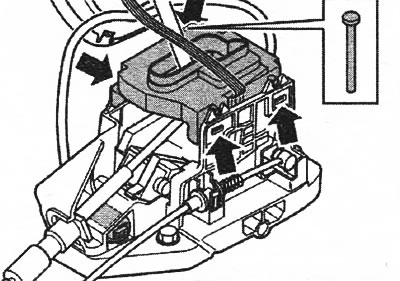

Установка ограничителя узла переключателя передач на узел переключателя передач
Установите: ограничитель узла переключателя передач и вдавите его на место в узле переключателя передач, желтый стопорный штифт. Убедитесь, что ограничитель узла переключателя передач надежно закреплен на месте. Подсоедините разъемы. Подсоедините задний разъем к узлу переключателя передач. Вставьте передний разъем под углом в узел переключателя передач. Прикрепите проводку к узлу переключателя передач.
Установка верхней панели
Установите: фиксирующую втулку кожуха над переключателем передач, верхнюю панель.
Установка ручки переключателя передач и фиксирующего кронштейна
Установите ручку переключателя передач. Установите фиксирующий кронштейн. Установите центральную консоль.
