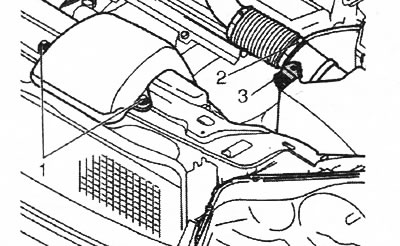

Снятие корпуса воздухоочистителя
Выверните винты (1) впускного коллектора. Отсоедините зажим воздушного шланга (2). Снимите разъем (3) с датчика массового расхода воздуха. Снимите корпус воздухоочистителя с его креплений. Потяните строго вверх.

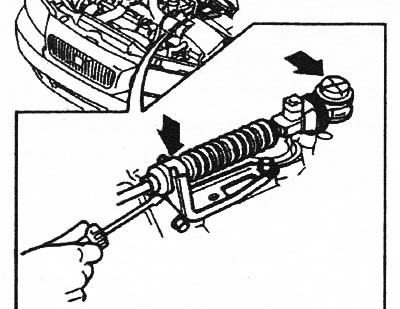

Снятие троса переключателя передач и шарового шарнира
[Оригинал расположен на ресурсе: autoinstruction]
Снимите трос переключателя передач с кронштейна на КП, нажав стопорный зажим в отверстии под тросом переключателя передач. Используйте монтировку 999 7077, чтобы отсоединить шаровой шарнир троса переключателя передач от рычага.

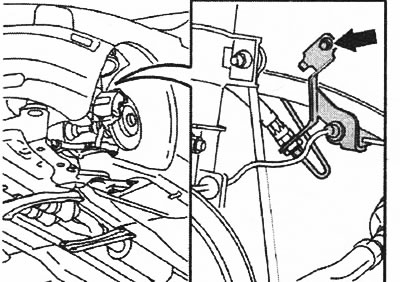

Снятие левого переднего колеса
Снимите левое переднее колесо. Раздвиньте зажимы. Выньте трос переключателя передач из зажимов на лонжероне. Снимите крепление тормозного шланга и тормозной трубки.

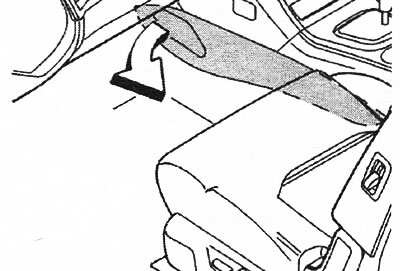

Снятие боковых панелей
Снимите боковые панели с центральной консоли. Снимите центральную консоль.

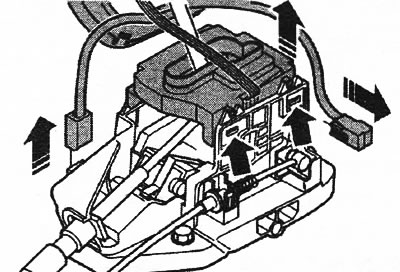

Снятие троса переключателя передач

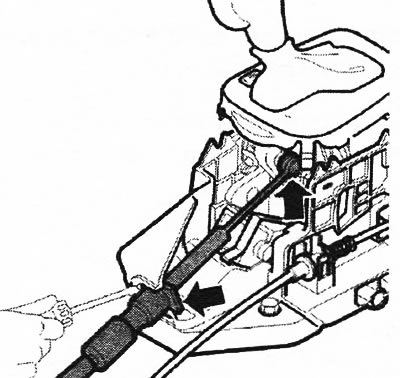

Отсоедините ограничитель рычага переключателя передач.
Снимите: защелку троса переключателя передач на переключателе передач, трос КП с носовой части узла переключателя передач. Нажмите на защелки. Используйте отвертку. Снимите трос переключателя передач.

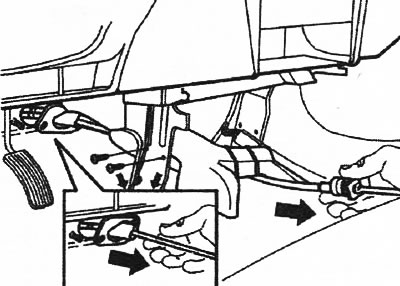

Снятие троса переключателя передач у теплоизоляционной перегородки
Снимите: 2 воздуховода, 4 винта стойки в приборной панели. Сдвиньте ковровое покрытие в сторону. Снимите 2 гайки уплотняющего кольца троса переключателя передач на теплоизоляционной перегородке, трос переключателя передач путем втягивания его в салон. Закрепите трос, используя ленту в конце моторного отсека на тросе переключателя передач, перед вытягиванием его, чтобы облегчить установку заново. Правильно проложите трос переключателя передач в моторном отсеке.

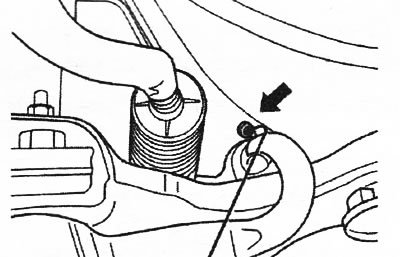

Подготовка к установке
Прикрепите трос лентой к новому тросу переключателя передач. При установке троса переключателя передач: строго следите за тем, чтобы на тросе переключателя передач не было острых изгибов или изломов, в особенности между внутренним тросом и внешней трубкой. Правильно проложите трос переключателя передач в моторном отсеке.
Установка троса переключателя передач изнутри салона
Проложите трос переключателя передач под блоком обогревателя с левой стороны, вниз по направлению к отверстию. Будьте очень осторожны при проведении резинового гофрированного чехла троса переключателя передач сквозь отверстие в теплоизоляционной перегородке, чтобы не повредить трос. Немного пропустите трос переключателя передач через отверстие. Правильно проложите трос переключателя передач в моторном отсеке. Установите резиновую втулку на болты. Установите: гайки. Затяните. Установите воздуховоды, стойку и винты. Затяните.
Подача троса переключателя передач изнутри
Потяните за трос, подавая трос переключателя передач изнутри. Трос переключателя передач должен быть проложен мимо рулевого механизма и до кронштейна КП. Закрепите трос переключателя передач в зажимах на лонжероне.

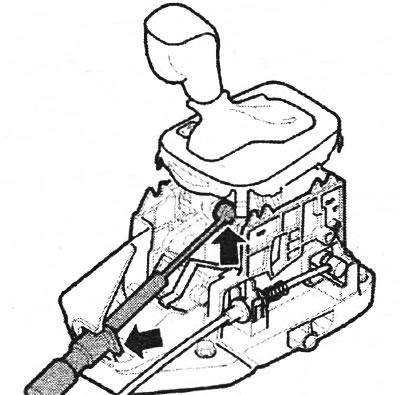

Установка троса переключателя передач на переключателе передач
Установите: трос переключателя передач на переключателе передач. Закрепите трос при помощи защелки. Установите трос переключателя передач на конце узла переключателя передач. Установите заново ограничитель рычага переключателя передач.

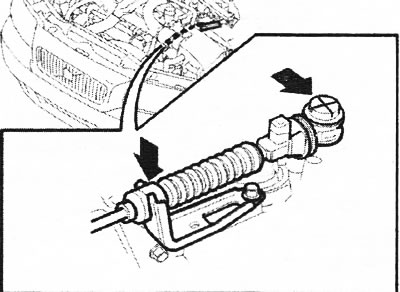

Установка троса переключателя передач на КП
Установите: трос переключателя передач в кронштейне. Прижмите так, чтобы он зафиксировался. Установите трос переключателя передач на рычаг. Вдавите шаровой шарнир для троса переключателя передач на место на оси дроссельной заслонки. После того, как трос переключателя передач был заменен, его необходимо отрегулировать.
