Примечание: Передний лонжерон обслуживается как отдельная привариваемая панель. Эта процедура заключается в установке длинной секции, отрезанной от сервисной панели с отбраковыванием задней секции.
Примечание: Сервисная панель приварена не полностью.
Примечание: Рез следует сделать как минимум в 20 мм впереди от лазерного сварного шва.
Снятие
1. При замене переднего лонжерона снимаются следующие элементы:
- Облицовка переднего бампера
- Передний бампер
- Панель защелки капота
- Оба передних крыла
- Опора переднего бампера
- Замыкающая панель переднего лонжерона
- Передний усилительный элемент панели фартука крыла
- Нижняя панель фартука крыла
Примечание: Также необходимо снять двигатель и подвеску, как единый узел.
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите замыкающую панель переднего лонжерона. За дополнительной информацией обратитесь к главе: Защитная панель переднего лонжерона (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).
4. Снимите блок охлаждения радиатора. За дополнительной информацией обратитесь к главе: Радиатор (303-03A Охлаждение двигателя - 3.2L NA - I6, Снятие и установка).
5. Снимите двигатель и переднюю подвеску, как единый узел.
6. Высвободите тормозной трубопровод и отложите его в сторону.
7. Левая сторона: Высвободите электрораспределительную коробку аккумулятора и расположите ее в стороне.
8. Левая сторона: Снимите трубопровод воздухозабора.
9. Левая сторона: Высвободите тормозной трубопровод на лонжероне и отложите его в сторону.
10. Левая сторона: Снимите модуль антиблокировочной системы тормозов (ABS). За дополнительной информацией обратитесь к главе: Модуль антиблокировочной системы тормозов (ABS) (206-09A Антиблокировочная система, Снятие и установка).
11. Правая сторона: Снимите бачок омывателя лобового стекла. За дополнительной информацией обратитесь к главе: Бачок омывателя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
12. Правая сторона: Снимите опорный кронштейн двигателя. За дополнительной информацией обратитесь к главе: Правая опора двигателя(303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).
13. Правая сторона: Снимите тормозные трубопроводы на фартуке крыла.
14. Правая сторона: Снимите трубопровод A/C фартука крыла.
15. Высвободите и отложите в сторону изолирующий материал, расположенный на перегородке.
16. Высвободите жгут электропроводки и отложите его в сторону.

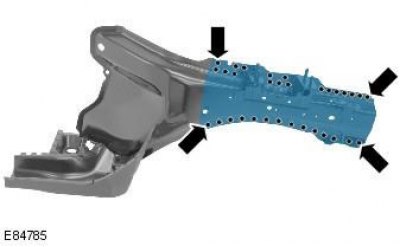

17. Выфрезеруйте места контактной сварки.
18. Отрежьте старую панель в показанном месте. Рез следует делать как минимум в 20 мм впереди от лазерного сварного шва.
19. Разделите соединения и снимите старую панель.
Установка

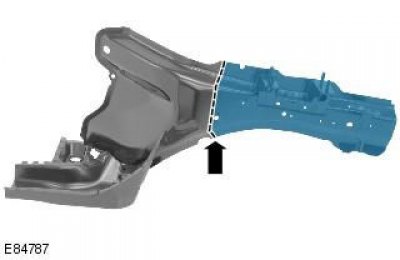

1. Отрежьте новую секцию от сервисной панели.

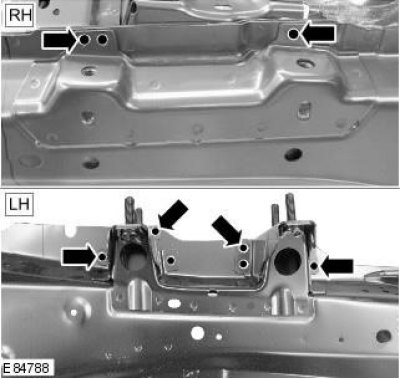

2. Подготовьте новую панель в показанных зонах, где она не полностью приварена, и выполните сварку электрозаклепками по технологии MIG.
3. Подготовьте сопрягаемые поверхности старой и новой панелей.

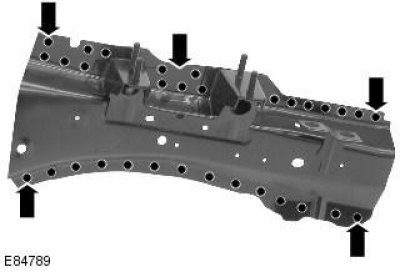

4. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.
5. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

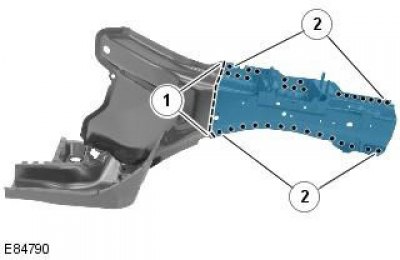

6. После фиксации панелей:
- 1. Выполните прихваточные швы для стыкового соединения.
- 2. Выполните сварку электрозаклепками по технологии MIG.
7. Зачистите прихваточные сварные швы.
8. Выполните стыковое сварное соединение по технологии MIG.
9. Зачистите все сварные швы.
10. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
