Примечание: Верхняя опора подвески обслуживается как отдельная привариваемая панель.
Примечание: Сервисная панель приварена не полностью.
Примечание: Панель обслуживается без ее приварных шпилек.
Снятие
1. При замене верхней опоры подвески снимаются следующие элементы:
- Облицовка переднего бампера
- Крепление переднего бампера
- Капот
- Панель защелки капота
- Оба передних крыла
- Верхняя панель фартука крыла
- Фартук крыла
- Панель приборов
Примечание: Также необходимо снять двигатель и подвеску, как единый узел.
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите панель фартука крыла. За дополнительной информацией обратитесь к главе: Панель фартука крыла (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).
4. Снимите панель приборов. За дополнительной информацией обратитесь к главе: Панель управления - 2.2L Duratorq - Td4 (501-12 Панель приборов и консоль, Снятие и установка).
5. Снимите внутреннюю панель отделки панели нижней обвязки.
6. Снимите нижнюю панель отделки стойки "В". За дополнительной информацией обратитесь к главе: Нижняя панель отделки стойки (501-05 Отделка салона, Снятие и установка).
7. Снимите двигатель и переднюю подвеску, как единый узел.
8. Правая сторона: Снимите педальную коробку.
9. Правая сторона: Снимите главный тормозной цилиндр. За дополнительной информацией обратитесь к главе: Главный тормозной цилиндр(206-06 Гидропривод тормозов, Снятие и установка).
10. Высвободите и отложите в сторону ковровое покрытие и изолирующий материал, расположенный на внутренней перегородке.
11. Высвободите жгут электропроводки и отложите его в сторону.
12. Выфрезеруйте места контактной сварки.
13. Разделите соединения и снимите старую панель.
Установка

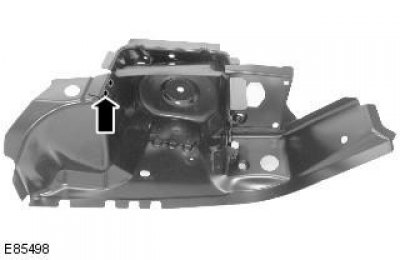

1. Подготовьте новую панель в показанной зоне, где она не полностью приварена, и выполните сварку электрозаклепками по технологии MIG.
2. Подготовьте сопрягаемые поверхности старой и новой панелей.

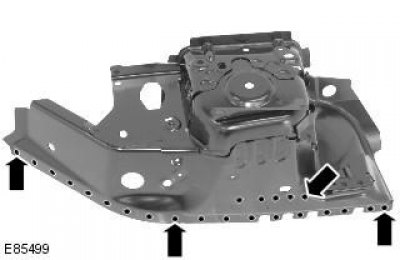

3. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.
4. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

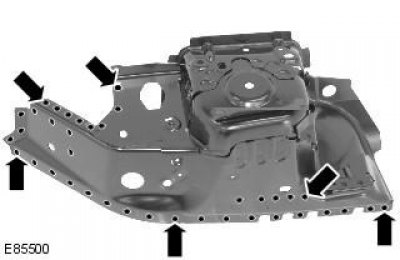

5. Выполните сварку электрозаклепками по технологии MIG.
(Источник расположен на сайте: AutoInstruction.ru)

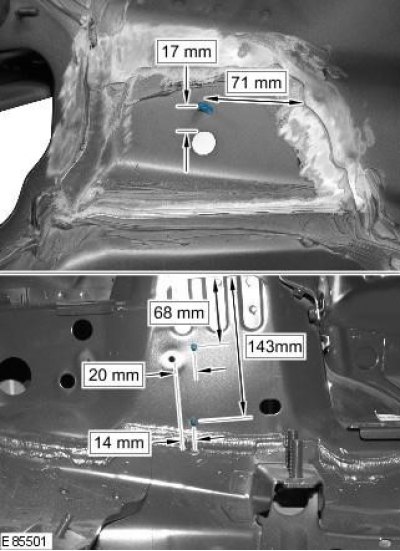

6. Установите приварные шпильки.
7. Зачистите все сварные швы.
8. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
