Лонжерон, наружная секция, замена/снятие наружной секции лонжерона

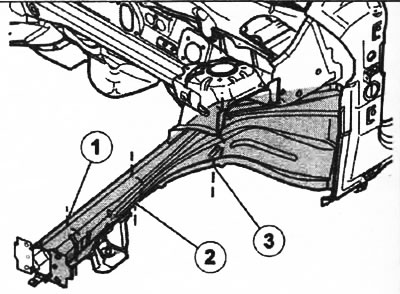

Отмерьте соответствующую точку отреза на лонжероне. См. рекомендуемые точки отреза (1), (2) и (3) на иллюстрации.
Точка отреза 1

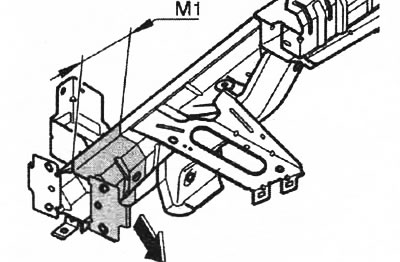

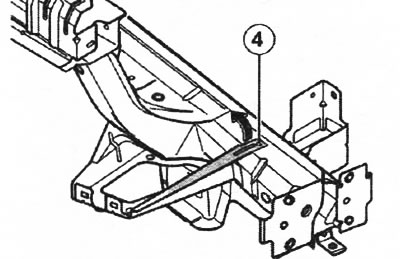

Используйте эту точку отреза в случае небольших повреждений лонжерона. Данная точка отреза находится в 140 мм (М1) от переднего конца лонжерона между внутренней стороной буксирной проушины и кронштейном крыла на правой стороне.

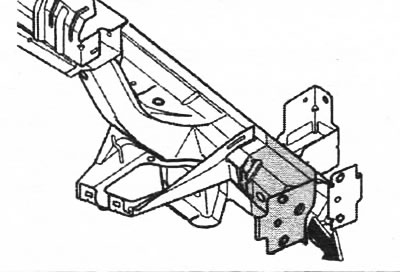

Высверлите только переднюю точку (4) кронштейна крыла и отведите его вверх.
Разрежьте элемент конструкции. Высверлите и сошлифуйте точечные сварные швы. Поддев, отожмите компонент.

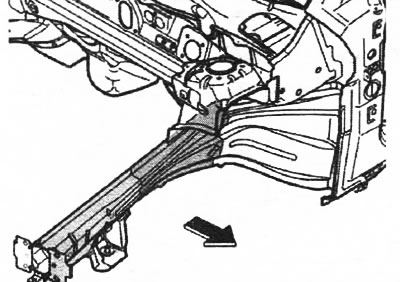

Точки отреза 2 и З
Снимите: кронштейн крыла, наружный усиливающий элемент надколесной дуги. Надколесная дуга может сниматься частично или полностью. Разрежьте элемент конструкции. Сошлифуйте и высверлите точечные сварные швы. Поддев, отожмите компонент.
Установка наружной секции лонжерона
Зачистите шлифовкой. Нанесите сварочную грунтовку. Выровняйте и закрепите деталь для замены. Все точки отреза показаны на одной и той же иллюстрации.

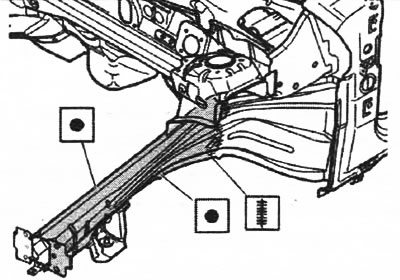

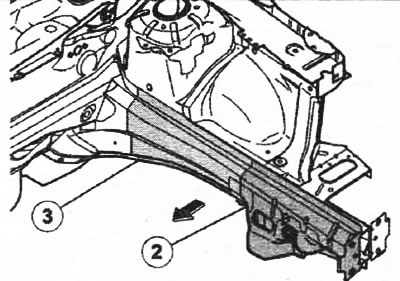

Точки отреза 1, 2 и З
Приварите кронштейн крыла на место. Уплотните.
Точки отреза 2 и 3
Установите надколесную дугу. Установите усиливающий элемент надколесной дуги. Уплотните.
Лонжерон, внутренняя секция, замена/Снятие внутренней секции лонжерона

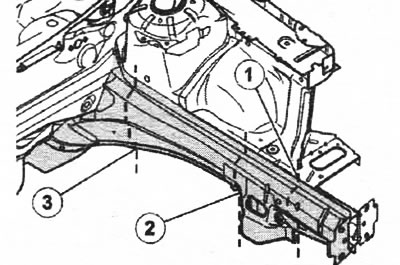

Отмерьте соответствующую точку отреза на лонжероне. Смотрите рекомендуемые точки отреза на иллюстрации.
Точка отреза 1
Используйте эту точку отреза в случае небольших повреждений лонжерона. Данная точка отреза находится в 140 мм от переднего конца лонжерона.

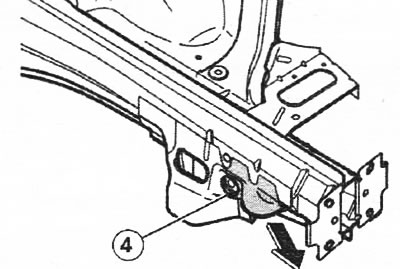

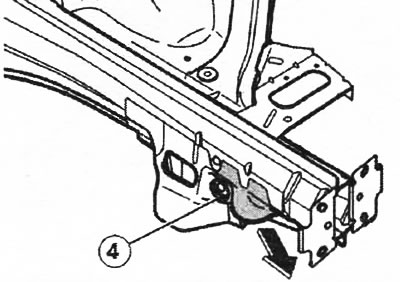

Высверлите и отпилите переднюю секцию внутреннего усиливающего элемента надколесной дуги. Пропилите в центре отверстия, как показано на иллюстрации (4). Разрежьте лонжерон. Сошлифуйте и высверлите точечные сварные швы. Поддев, отожмите компонент.
Точки отреза 2 и З

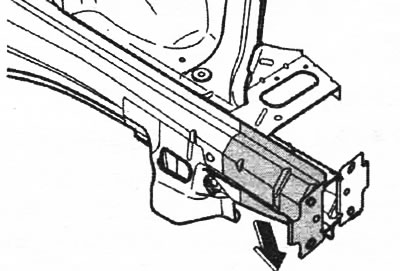

Снимите внутренний усиливающий элемент надколесной дуги. Разрежьте элемент конструкции. Сошлифуйте и высверлите точечные сварные швы. Поддев, отожмите компонент.
Установка внутренней секции лонжерона

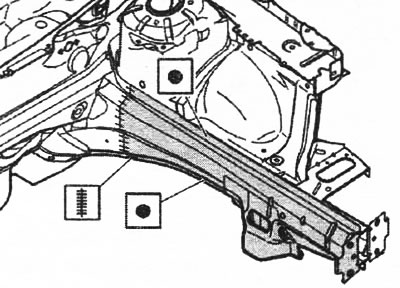

Точки отреза 1, 2 и 3
Зачистите шлифовкой. Нанесите сварочную грунтовку. Выровняйте и закрепите деталь для замены. Все точки отреза показаны на одной и той же иллюстрации. Приварите деталь для замены на место. Приварите кронштейн крыла на место.
Точки отреза 2 и З
Установите надколесную дугу. Установите усиливающий элемент надколесной дуги. Установите кронштейн радиатора.
