Демонтаж

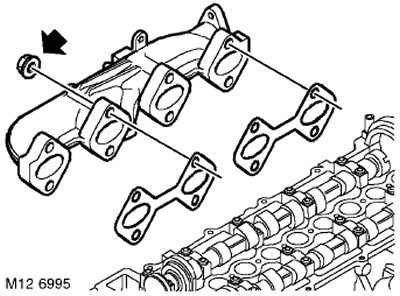

1. Отверните 8 гаек и снимите выпускной коллектор. Утилизируйте прокладки.

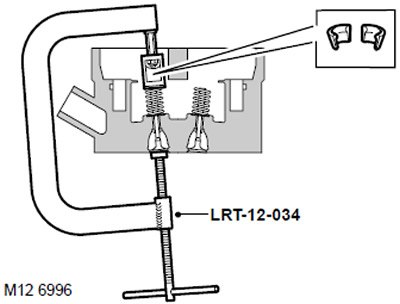

2. Используя рассухариватель LRT-12-034, сожмите клапанные пружины, выньте два сухарика, отпустите пружину и снимите рассухариватель LRT-12-034.
3. Выньте клапанную пружину с тарелкой.
4. Выньте клапан из головки цилиндров.

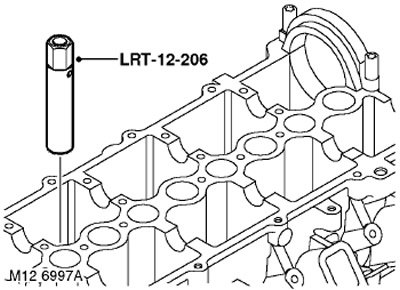

5. Установите съёмник колпачков LRT-12-206 на маслосъёмный колпачок, поверните для захвата колпачка и снимите съёмник LRT-12-206 с колпачком.
6. Проделайте тоже самое на оставшихся клапанах, раскладывая снятые детали в том порядке, в котором они находились на головке цилиндров.
Установка
1. Протрите нижнюю плоскость головки цилиндров.

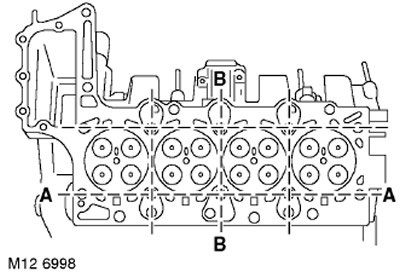

2. При помощи поверочной линейки и щупа, проверьте деформацию нижней плоскости головки в направлениях, указанных на рисунке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Двигатель - Дизельный Td4.
Внимание: Фрезеровка нижней плоскости головки не допускается. Если деформация нижней плоскости выше допустимой, то замените головку цилиндров.
3. Очистите и проверьте сёдла клапанов.
Внимание: Фаски клапанов и сёдел правке не подлежат.
Источник материала этот сайт [autoinstruction]
4. Вставьте новый клапан в направляющую так, чтобы верхняя часть стебля клапана находилась на срезе направляющей втулки.

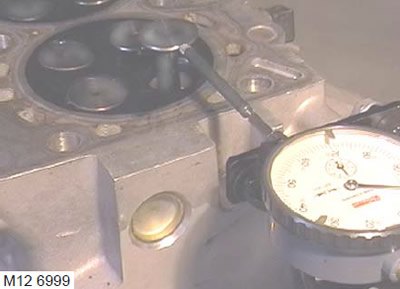

5. Установите на головке цилиндров стрелочный индикатор и выставьте "ноль" индикатора, уперев его ножку в тарелку клапана. Покачивая клапан в стороны, определите степень износа направляющей клапана. Если отклонение тарелки превысит 0,50 мм, то замените головку цилиндров и клапаны.
Внимание: Направляющие втулки клапанов замене не подлежат.
6. Тщательно очистите сёдла клапанов.
7. Очистите стенки камеры сгорания и выпускные каналы.
8. Протрите клапан, тарелку пружины и сухарики.
9. Смажьте клапаны и направляющие клапанов чистым моторным маслом.
10. Вставьте клапан.

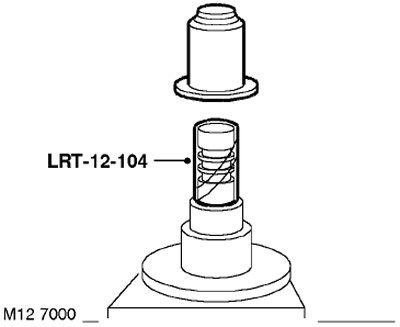

11. Наденьте поверх стебля клапана защитный чехол LRT-12-104.
12. Установите новый колпачок и снимите чехол LRT-12-104.
13. Полностью наденьте колпачок на направляющую клапана, нажав на него оправкой LRT-12-207.
14. Установите клапанную пружину с тарелкой.
15. Рассухаривателем LRT-12-034 сожмите клапанную пружину. Установите сухарики, освободите пружину и снимите рассухариватель LRT-12-034.
16. Проделайте то же самое с оставшимися клапанами.
17. Протрите выпускной коллектор и ответную привалочную поверхность на головке цилиндров.
18. Установите выпускной коллектор на головку цилиндров, использовав новые прокладки.
19. Наверните гайки крепления выпускного коллектора и затяните их. Момент затяжки 24 Нм.
