Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите прокладку впускного коллектора.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Прокладки впускного коллектора.
3. Слейте из двигателя охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.

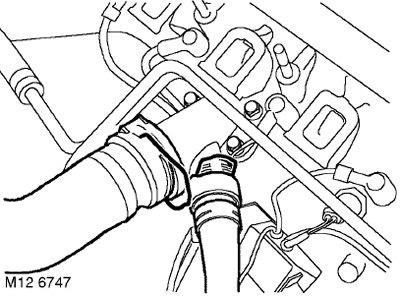

4. Выньте фиксаторы крепления шлангов к патрубку системы охлаждения и снимите с патрубка шланги.
5. Снимите и утилизируйте уплотнения быстродействующих соединений шлангов с патрубком системы охлаждения.
6. Сдвиньте шланги системы охлаждения в сторону для облегчения доступа.
7. Слейте масло из двигателя и выньте фильтрующий элемент из корпуса масляного фильтра.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Моторное масло и масляный фильтр -Td4.
8. Снимите стартер.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Стартер - двигатель Td4.

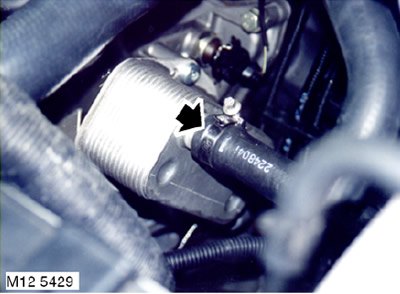

9. Ослабьте хомут и снимите шланг с теплообменника охлаждения масла.
10. Установите емкость для сбора вытекающей жидкости.

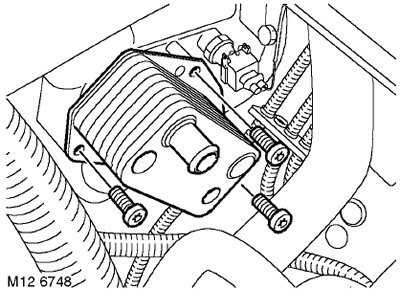

11. Отверните 3 болта крепления теплообменника к головке масляного фильтра.
12. Снимите и утилизируйте прокладку между теплообменником и головкой масляного фильтра.
Установка
1. Протрите привалочные поверхности на теплообменнике и на головке масляного фильтра.
2. Установите на головку фильтра новую прокладку.
3. Установите теплообменник на головку масляного фильтра и затяните болты. Момент затяжки 22 Нм.
4. Наденьте водяной шланг на теплообменник и закрепите его хомутом.
5. Установите на место стартер.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Стартер - двигатель Td4.
6. Вставьте новый фильтрующий элемент системы смазки и залейте в двигатель масло.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, Моторное масло и масляный фильтр - Td4.
7. Наденьте на патрубок системы охлаждения новые кольцевые уплотнения.
8. Наденьте шланги с быстродействующими соединениями на патрубок системы охлаждения.
9. Установите прокладку впускного коллектора.
КОЛЛЕКТОРЫ И ВЫПУСКНАЯ СИСТЕМА - Td4, РЕМОНТНЫЕ РАБОТЫ, Прокладки впускного коллектора.
10. Присоедините "отрицательную" клемму аккумуляторной батареи.
11. Залейте в двигатель охлаждающую жидкость.
СИСТЕМА ОХЛАЖДЕНИЯ: двигатель Td4, РЕГУЛИРОВКИ, Слив охлаждающей жидкости, промывка системы и заполнение.
