Проверка
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Поверните рулевое колесо в крайнее правое положение.

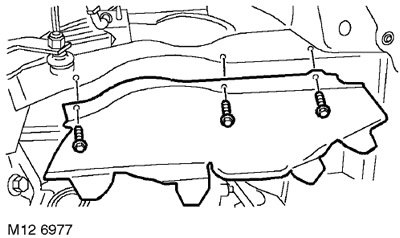

3. Отверните 3 болта и снимите грязезащитный щиток.
4. Проверните коленчатый вал на достаточное количество оборотов для проверки состояния ремня привода навесного оборудования. Замените ремень имеющий следы износа, расслаивания или масляные загрязнения.

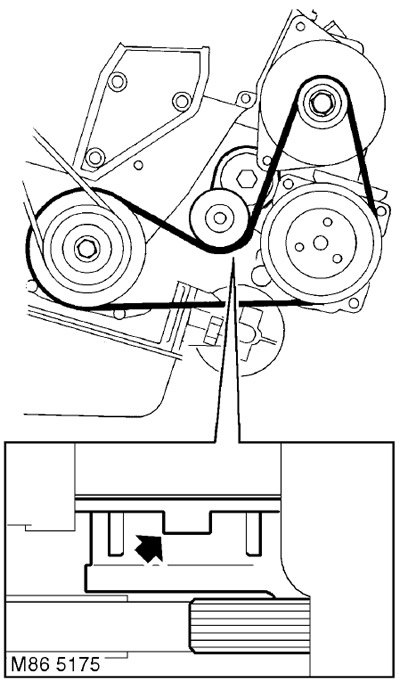

5. Проверьте длину ремня. Ремень должен быть заменён до момента, когда индикатор достигнет правого края паза.
6. Установите грязезащитный щиток и заверните болты.
7. Установите рулевое колесо в положение, соответствующее прямолинейному движению.
8. Присоедините "отрицательную" клемму аккумуляторной батареи.
Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Снимите ремень привода насоса гидравлического усилителя.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Приводной ремень (для моделей с двигателем K1.8).

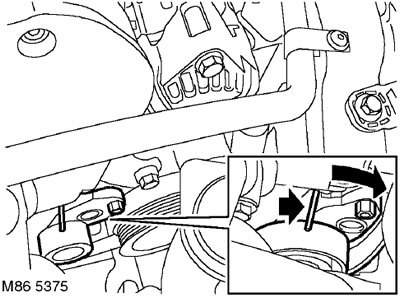

3. Установите ключ 13 мм на шестигранник натяжителя и, вращая в направлении соответствующему движению часовой стрелки, ослабьте натяжение ремня.
4. Зафиксируйте натяжитель в этом положении используя подходящий штифт, не превышающий 3 мм в диаметре, установив его в отверстие опоры натяжителя.
5. Снимите ремень привода вспомогательных агрегатов.
Установка
1. Очистите проточки шкивов приводного ремня и убедитесь в том, что они не повреждены.
Внимание: Проверьте состояние ремня на износ. Трещины боковой поверхности ремня не являются повреждениями. Приводной ремень, имеющий потерянные или отсутствующие части, должен быть заменён.
2. Установите приводной ремень. Убедитесь в том, что ремень расположен правильно в проточках шкива.
[Источник расположен на веб-ресурсе Autoinstruction.ru]
3. Ослабьте натяжение,извлеките штифт фиксации и опустите натяжитель на поверхность ремня.
4. Установите ремень привода насоса гидравлического усилителя.
РУЛЕВОЕ УПРАВЛЕНИЕ, Рулевой механизм, Приводной ремень (для моделей с двигателем K1.8).
5. Присоедините "отрицательную" клемму аккумуляторной батареи.
