Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация
2. Слейте охлаждающую жидкость. Для получения дополнительной информации обратитесь к Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
3. Перейдите к порядку синхронизации распределительного вала. Для получения дополнительной информации обратитесь к Газораспределение
4. Снимите выпускной коллектор. Для получения дополнительной информации обратитесь к Правый выпускной коллектор (30.15.11)
5. Отведите опорный кронштейн радиатора в сторону.
- Выверните три болта.
- Освободите зажим жгута проводов.
- Отсоедините электрический разъем датчика температуры охлаждающей жидкости (ECT).
6. Снимите выпускной коленчатый патрубок охлаждающей жидкости блока цилиндров.
- Отсоедините электрический разъем датчика температуры охлаждающей жидкости (ECT).
- Освободите зажим крепления шланга насоса охлаждающей жидкости.
- Выверните три болта.

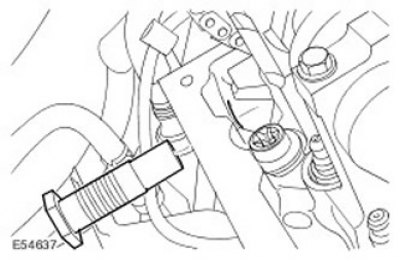

7. Снимите правый гидравлический натяжитель цепи газораспределительного механизма.
8. Выверните болт звездочки распределительного вала.
- Снимите звездочку с распределительного вала.

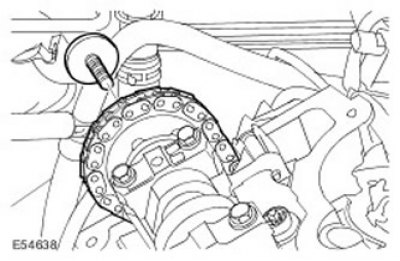

- Скрепите цепь и направляющую с помощью проволоки.
9.
Внимание: Постепенно в перекрестной последовательности ослабьте болты.
Выверните 10 болтов головки блока цилиндров. Отбракуйте болты.
10. Снимите головку блока цилиндров правого ряда в сборе.
- Отсоедините разъём соединения с "массой" от головки блока цилиндров.
- Выверните болт.
11. Снимите и отбракуйте прокладку головки блока цилиндров.
- Очистите установочные штифты головки блока цилиндров.
- Очистите и осмотрите головку блока цилиндров и блок цилиндров.
12.
Примечание: Равномерно и постепенно ослабьте крышки подшипников распределительных валов.
Примечание: Запомните, в каком положении была установлена деталь.
Примечание: Не продолжайте демонтаж, если деталь снимается только для получения доступа.
Снимите крышки подшипников распределительного вала.
- Выверните восемь болтов.
- Снимите питающий маслопровод распределительного вала.
13. Снимите распределительный вал.
Установка
1. Установите распределительный вал.
- Очистите сопрягаемые поверхности деталей.
- Смажьте детали чистым моторным маслом.
2.
Примечание: Запомните, в каком положении была установлена деталь.
Установите крышки подшипников распределительного вала.
- Очистите сопрягаемые поверхности деталей.
- Смажьте детали чистым моторным маслом.
3.
Примечание: После установки болтов убедитесь, что распределительный вал вращается свободно.
Установите питающий маслопровод распределительного вала.
- Тщательно очистите и проверьте питающий маслопровод.
- Заполните питающий маслопровод чистым моторным маслом.
- Равномерно в 2 этапа затяните болты в указанной последовательности.
- Затяните болты (момент затяжки 6 Нм).
- Затяните болты (момент затяжки 16 Нм).
4. Очистите сопрягаемые поверхности деталей.
5. Проверьте поверхность головки блока цилиндров на наличие деформации в продольном и поперечном направлениях и по диагоналям. Для получения дополнительной информации обратитесь к Спецификация
6.
Внимание: Прокладку головки блока цилиндров следует устанавливать на штифты блока цилиндров.
Установите новую прокладку головки блока цилиндров.
7.
Примечание: Соблюдайте осторожность при монтаже соединений с массой. В случае недостаточно хорошей "массы" не заведется один или оба ряда цилиндров двигателя.
Установите головку блока цилиндров правого ряда в сборе.
- Подсоедините разъём соединения с "массой" к головке блока цилиндров.
- Затяните болт (момент затяжки 10 Нм).
8.
Примечание: Затяните болты с 1 по 8 в указанной последовательности. Болты M12 затягиваются в три этапа.
Заверните болты крепления головки блока цилиндров.
- Смажьте новые болты крепления головки блока цилиндров чистым моторным маслом.
- Затяните болты M12 (момент затяжки 30 Нм), а затем еще на 80 градусов.
- Затяните болты M12 еще на 80 градусов.
- Затяните болты М8 (момент затяжки 35 Нм).
9. Установите выпускной коллектор. Для получения дополнительной информации обратитесь к Правый выпускной коллектор (30.15.11)
10.
Примечание: Деталь имеет левую резьбу.
Вверните болт звездочки распределительного вала.
- Снимите и отбракуйте ленту-фиксатор кабелей.
- Очистите сопрягаемые поверхности деталей.
- Установите слегка затяните болт звездочки распределительного вала.
11. Установите правый гидравлический натяжитель цепи газораспределительного механизма. Затяните натяжитель (момент затяжки 45 Нм).
12. Установите фланец охлаждающей жидкости головки блока цилиндров.
- Очистите сопрягаемые поверхности деталей.
- Затяните болт (момент затяжки 10 Нм).
- Закрепите шланг зажимом.
- Подсоедините электрический разъем датчика ECT.
13. Установите опорный кронштейн генератора.
- Очистите сопрягаемые поверхности деталей.
- Затяните болты (момент затяжки 45 Нм).
- Закрепите жгут проводов.
- Подсоедините электрический разъем датчика ECT.
14. Отрегулируйте фазы газораспределения клапанов. Для получения дополнительной информации обратитесь к Газораспределение
15. Присоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация
16. Залейте в систему охлаждения охлаждающую жидкость и удалите из системы воздух. Для получения дополнительной информации обратитесь к Слив/заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (26.10.01)
