Специальный инструмент
Приспособление для размыкания пружинных замков топливной системы 310-044 |
Снятие
Предостережение: Не курите и не допускайте присутствия зажженной сигареты или открытого огня любого типа при работе с элементами, имеющими отношение к топливу, или рядом с ними. Существует опасность возгорания воспламеняющихся паров. Несоблюдение этих инструкций может привести к травме.
Предостережение: Запрещается иметь при себе сотовый телефон или пользоваться им при работе с любыми элементами, имеющими отношение к топливу, или в непосредственной близости от таких элементов. Существует опасность возгорания воспламеняющихся паров. Несоблюдение этих инструкций может привести к травме.
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите впускной коллектор. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)
3. Отсоедините питающий топливопровод. Выверните болт.
4.
Предостережение: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Примите все необходимые меры по предотвращению возгорания и взрыва.

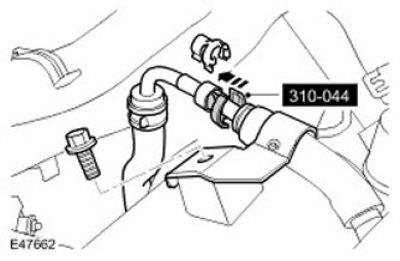

Отсоедините топливопровод с помощью специального инструмента.
- Положите гигроскопическую ткань для впитывания пролитой жидкости
- Сожмите быстродействующую муфту.
5.
Предостережение: В ходе выполнения данной операции неизбежно прольется некоторое количество топлива. Примите все необходимые меры по предотвращению возгорания и взрыва.

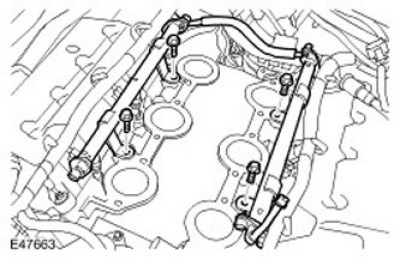

Снимите топливную рампу.
- Выверните 4 болта.
- Положите гигроскопическую ткань для впитывания пролитой жидкости.

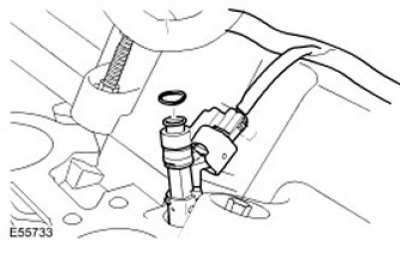

6. Освободите и снимите топливные форсунки. Снимите и отбракуйте уплотнительные кольца топливных форсунок.
7. Снимите клапан Шредера.
- Выверните 2 болта с головкой Torx.
- Отбракуйте кольцевое уплотнение.
Установка
1. Установите клапан Шредера.
- Очистите контактные поверхности деталей.
- Установите новое кольцевое уплотнение.
- Затяните болты (момент затяжки 6 Нм).
2. Очистите детали.
3 . Установите топливную рампу.
- Установите уплотнительные кольца топливных форсунок.
- Смажьте уплотнительные кольца.
- Затяните болты (момент затяжки 25 Нм).
4. Присоедините топливопровод к топливной рампе.
Информация представлена на сайте (AutoInstruction.ru)
- Очистите контактные поверхности деталей.
- Установите зажим.
- Затяните болт (момент затяжки 6 Нм).
5. Установите впускной коллектор. Для получения дополнительной информации обратитесь к Впускной коллектор (30.15.02)
6. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
