Специальный инструмент
 Ключ для датчика HO2S 310-121 (LRT-19-014) |
Снятие
1. Отсоедините провод массы от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда ставьте под автомобиль надежные опоры.
Приподнимите и установите автомобиль на опоры.
3. Снимите поперечину коробки передач. Для получения дополнительной информации обратитесь к Опорный поперечный элемент коробки передач (76.10.09 or 76.10.92)
4. Высвободите жгут электропроводки правого заднего датчика HO2S. Отсоедините электрический разъем.
5. Отсоедините каталитический нейтрализатор от выпускного коллектора. Выверните и отбракуйте 2 болта.
6. Снимите каталитический нейтрализатор.
- Отверните 2 гайки.
- Отбракуйте прокладку.
7.
Примечание: Не выполняйте дальнейшую разборку, если элемент снимается только для получения доступа.

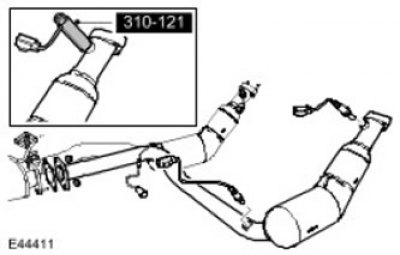

Используя специальный инструмент, снимите оба датчика HO2S с каталитического нейтрализатора.
Установка
1.
Внимание: Не допустите попадания консистентной смазки на кончик датчика HO2S.
Используя специальный инструмент, установите датчик HO2S на каталитический нейтрализатор и затяните усилием 45 Нм.
- Очистите элементы.
- Нанесите на резьбу датчика HO2S консистентную смазку.
2. Подсоедините каталитический нейтрализатор к переднему глушителю.
- Очистите элементы.
- Установите новую прокладку.
- Затяните гайки усилием 55 Нм.
3. Подсоедините каталитический нейтрализатор к выпускному коллектору.
- Очистите элементы.
- Затяните новые болты усилием 22 Нм.
4. Установите поперечину коробки передач. Для получения дополнительной информации обратитесь к Опорный поперечный элемент коробки передач (76.10.09 or 76.10.92)
5.
Внимание: Убедитесь, что жгут электропроводки подогреваемого кислородного датчика не имеет изгибов, превышающих 180 градусов, и не касается выпускного коллектора или карданного вала.
Подсоедините электрические разъмы датчика HO2S. Закрепите жгут электропроводки датчика HO2S.
Оригинал расположен на ресурсе (www.Autoinstruction.ru)
6. Подсоедините провод массы к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
