Специальный инструмент
 Ключ для обогреваемого кислородного датчика 310-121 (LRT-19-014) |
Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2.
Предостережение: Запрещается производить работы на автомобиле, стоящем только на одном домкрате. Всегда подпирайте автомобиль специальными подставками.
Поднимите и подоприте автомобиль.
3. Снимите защиту двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)
4. Снимите поперечную балку коробки передач. Для получения дополнительной информации обратитесь к Опорный поперечный элемент коробки передач (76.10.09 or 76.10.92)
5. Освободите жгут электропроводки левого переднего обогреваемого кислородного датчика. Рассоедините электрический разъем.

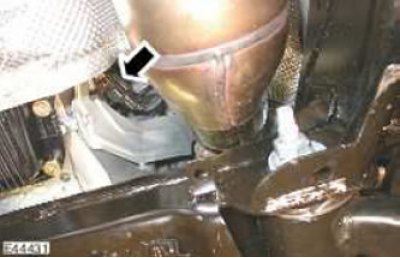

6. Освободите жгут электропроводки правого переднего обогреваемого кислородного датчика. Рассоедините электрический разъем.
7. Освободите жгут электропроводки левого заднего обогреваемого кислородного датчика. Рассоедините электрический разъем.

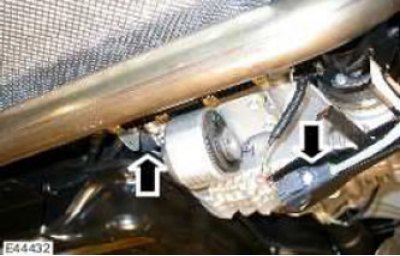

8. Освободите жгут электропроводки правого заднего обогреваемого кислородного датчика. Рассоедините электрический разъем.
9. Отсоедините левый каталитический нейтрализатор от выпускного коллектора. Выверните и отбракуйте 2 болта.
10. Отсоедините правый каталитический нейтрализатор от выпускного коллектора. Выверните и отбракуйте 2 болта.
11. С посторонней помощью снимите систему выпуска отработавших газов. Отсоедините 5 креплений выхлопной трубы.
12.
Примечание: Не выполняйте дальнейший демонтаж, если деталь снимается только для получения доступа.

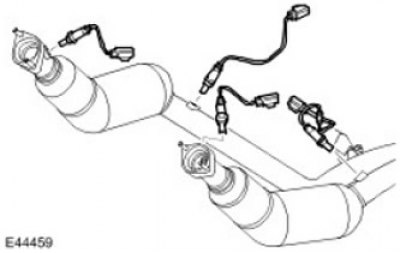

Используя специальный инструмент, снимите четыре обогреваемых кислородных датчика с каталитических нейтрализаторов.
Установка
1.
Внимание: Следите, чтобы состав, предотвращающий заедание, не попал на кончик обогреваемого кислородного датчика.
Используя специальный инструмент, установите обогреваемые кислородные датчики на каталитические нейтрализаторы и затяните (момент затяжки 45 Нм).
- Очистите детали.
- Нанесите на резьбовую часть обогреваемого кислородного датчика состав, предотвращающий заедание.
2. С посторонней помощью установите систему выпуска отработавших газов. Присоедините крепления выпускной трубы.
3. Подсоедините правый каталитический нейтрализатор к выпускному коллектору.
- Очистите детали.
- Затяните новые болты (момент затяжки 22 Нм)
4.

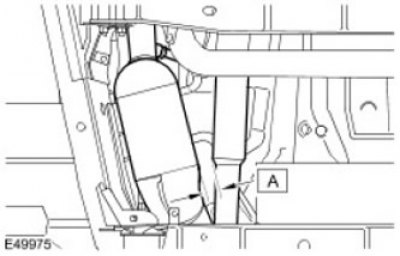

Внимание: Убедитесь, что расстояние (А) между ближайшими поверхностями левого каталитического нейтрализатора и передним приводным валом составляет 25-30 мм.
Подсоедините левый каталитический нейтрализатор к выпускному коллектору.
- Очистите детали.
- Затяните новые болты (момент затяжки 22 Нм).
5.
Внимание: Убедитесь, что жгут проводов обогреваемого кислородного датчика не имеет изгибов, превышающих 180 градусов, и не касается выпускного коллектора и приводного вала.
Состыкуйте электрические разъемы обогреваемых кислородных датчиков. Подсоедините жгут электропроводки обогреваемых кислородных датчиков.
6. Установите поперечную балку коробки передач. Для получения дополнительной информации обратитесь к Опорный поперечный элемент коробки передач (76.10.09 or 76.10.92)
7. Установите защиту двигателя. Для получения дополнительной информации обратитесь к Защита двигателя (76.10.50)
8. Подсоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
