Снятие
1. Отсоедините провод "массы" от аккумуляторной батареи. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите распределительные валы левого ряда цилиндров.
3. Снимите левый выпускной коллектор. Для получения дополнительной информации обратитесь к Левый выпускной коллектор (30.15.10)

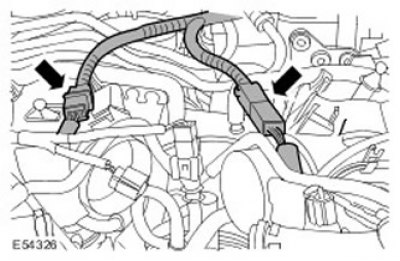

4. Рассоедините электрический разъем жгута электропроводки свечей подогрева левого ряда цилиндров.

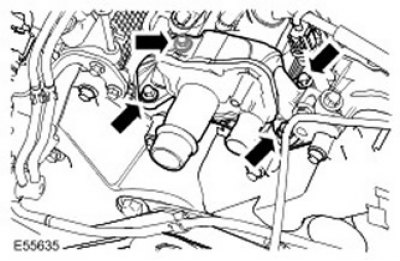

5. Снимите верхний патрубок охлаждающей жидкости с головки цилиндров.

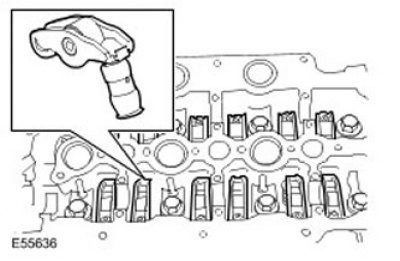

6. Снимите гидрокомпенсаторы и коромысла в сборе.
7.
Внимание: Старую прокладку счищать только пластмассовым скребком.
Внимание: Запрещается класть головку цилиндров контактной поверхностью вниз. Неследование этому указанию может привести к повреждению автомобиля.

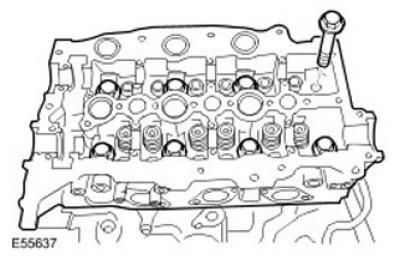

Снимите головку цилиндров левого ряда в сборе.
- Выверните и отбракуйте восемь болтов головки цилиндров.
- Снимите прокладку головки цилиндров и отбракуйте ее.
Установка
1. Очистите контактные поверхности деталей.
2. Проверьте поверхность головки цилиндров на предмет неровностей в центральной части и по углам.
3.
Примечание: Прокладку головки цилиндров следует устанавливать на штифты блока цилиндров.
Установите новую прокладку головки цилиндров.
4.
Внимание: При установке головки цилиндров проявляйте осторожность. Неследование этому указанию может привести к повреждению блока цилиндров, головки цилиндров или прокладки головки цилиндров.
Примечание: Установите новую прокладку головки цилиндров.
Примечание: Прокладку головки цилиндров следует устанавливать на штифты блока цилиндров.
Примечание: Убедитесь, что головка цилиндров полностью села на место.
Примечание: Затяжка болтов головки цилиндров осуществляется в указанной последовательности в четыре шага.
Установите головку левого ряда цилиндров в сборе и вверните новые болты головки цилиндров.
- Шаг 1: момент затяжки 20 Нм.
- Шаг 2: момент затяжки 40 Нм.
- Шаг 3: момент затяжки 80 Нм.
- Шаг 4: затяните болты еще на 180 градусов.
5. Установите гидрокомпенсаторы и коромысла в сборе.
6. Соедините электрический разъем жгута электропроводки свечей подогрева левого ряда цилиндров.
7.
Примечание: Установите новые уплотнительные кольца.
Снимите верхний патрубок охлаждающей жидкости на головку цилиндров. Вверните четыре болта и затяните их (момент затяжки 10 Нм).
8. Установите левый выпускной коллектор. Для получения дополнительной информации обратитесь к Левый выпускной коллектор (30.15.10)
9. Установите распределительные валы левого ряда цилиндров.
10. Присоедините провод "массы" к аккумуляторной батарее. Для получения дополнительной информации обратитесь к Спецификация.
