Снятие
1. Отсоедините провод массы от аккумулятора. Для получения дополнительной информации обратитесь к Спецификация.
2. Снимите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 2.7L Diesel (12.30.50)
3. Снимите кожух вентилятора охлаждения. Для получения дополнительной информации обратитесь к Кожух вентилятора охлаждения (26.25.11)
4. Разгрузите хладагент из системы A/C. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)
5. Снимите полку дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)
6. Снимите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)
7.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.
Поднимите и подоприте автомобиль.
8. Снимите левое переднее колесо.

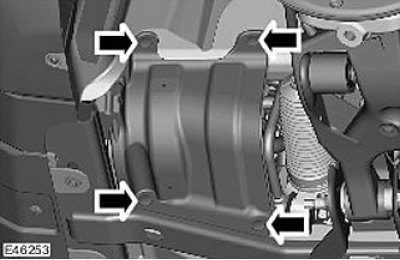

9. Снимите нижнюю панель брызговика крыла. Снимите четыре зажима.
10. Снимите брызговик левого переднего крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

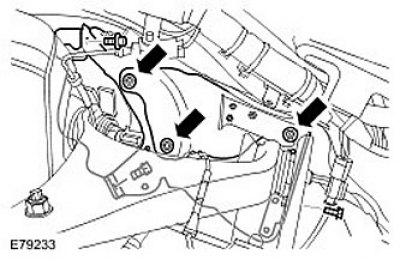

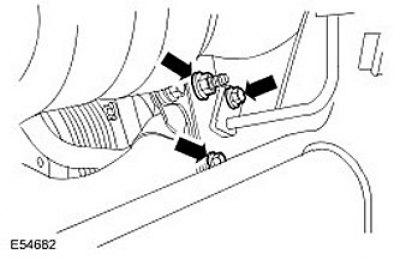

11. Для обеспечения доступа снимите теплозащитные экраны верхнего рычага и тормозной магистрали.
- Отверните три гайки.
- Выверните три болта.
12. Высвободите впускной трубопровод охладителя наддувочного воздуха.
- Выверните два болта.
- Отверните гайку.

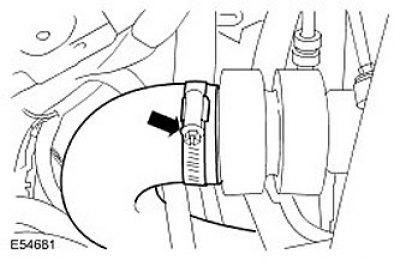

13. Отсоедините впускной шланг охладителя наддувочного воздуха. Отпустите зажим.

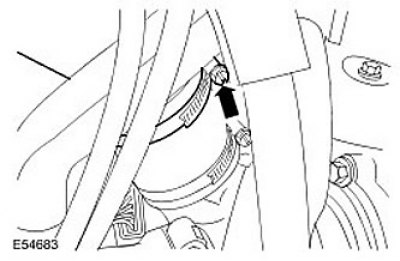

14. Отсоедините впускной шланг охладителя наддувочного воздуха. Отпустите зажим.
15.
Внимание: Незамедлительно заглушите все магистрали хладагента, чтобы предотвратить проникновение грязи и влаги.
Внимание: Соблюдайте осторожность, чтобы не повредить сопрягаемые поверхности.

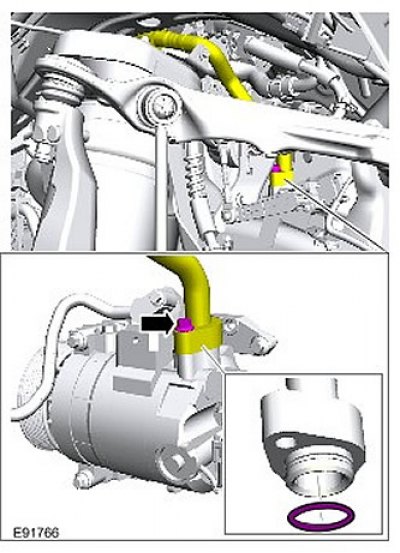

Отсоедините трубопровод низкого давления от компрессора кондиционера.
- Снимите уплотнительное кольцо и отбракуйте его.
- Используя подходящий хомут, закрепите трубопровод низкого давления кондиционера в стороне.

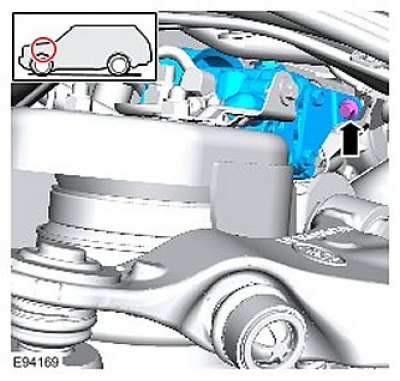

16. Выверните болт крепления заднего кронштейна насоса усилителя рулевого управления. Переставьте впускной трубопровод охладителя наддувочного воздуха для получения доступа к болту крепления насоса усилителя рулевого управления.
17.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.
Опустите автомобиль.
18.
Внимание: При попадании рабочей жидкости усилителя рулевого управления на лакокрасочное покрытие соответствующий участок покрытия следует незамедлительно промыть холодной водой.

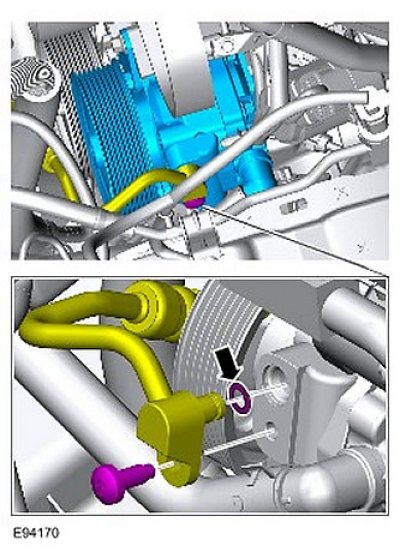

Отсоедините магистраль высокого давления от усилителя рулевого управления.
- Снимите уплотнительное кольцо и отбракуйте его.
- Вставьте заглушки в открытые порты.
- Дайте жидкости возможность стечь в емкость.
19.
Внимание: При попадании рабочей жидкости усилителя рулевого управления на лакокрасочное покрытие соответствующий участок покрытия следует незамедлительно промыть холодной водой.

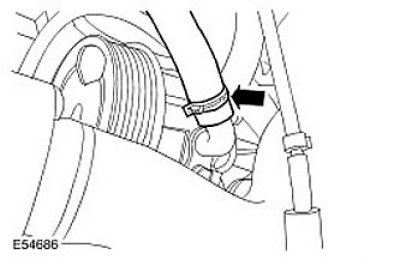

Отсоедините питающий шланг насоса усилителя рулевого управления.
- Пережмите питающий шланг усилителя рулевого управления для минимизации потерь жидкости.
- Вставьте заглушки в открытые порты.

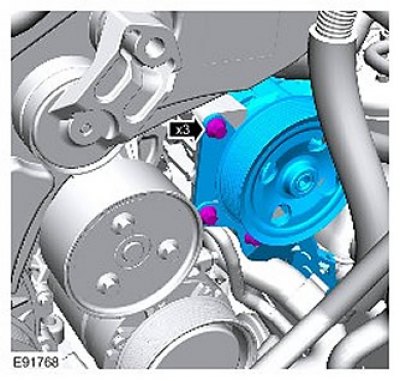

20. Снимите насос усилителя рулевого управления. Выверните три передних болта крепления насоса усилителя рулевого управления.
Установка
1. Установите насос усилителя рулевого управления и кронштейн. Вверните три передних болта крепления насоса усилителя рулевого управления и слегка затяните их, затем отпустите каждый болт на 1/4 оборота.
2.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.
Приподнимите автомобиль.
3. Вверните болт крепления заднего кронштейна насоса усилителя рулевого управления.
- Переставьте впускной трубопровод охладителя наддувочного воздуха для получения доступа к болту крепления насоса усилителя рулевого управления.
- Затяните болт усилием 25 Нм.
4.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.
Опустите автомобиль.
5. Затяните передние болты насоса усилителя рулевого управления усилием 24 Нм.
6. Подсоедините питающий шланг усилителя рулевого управления.
- Извлеките заглушки из отверстий.
- Снимите хомут со шланга.
7.
Примечание: Смажьте уплотнения чистой рабочей жидкостью для усилителя рулевого управления.
Соедините ниппельное соединение трубопровода высокого давления усилителя рулевого управления.
(Оригинал выложен на портале: Autoinstruction.ru)
- Извлеките заглушки из отверстий.
- Установите новое уплотнительное кольцо.
- Затяните болт Torx усилием 25 Нм.
- Уберите емкость.
8.
Внимание: Смажьте новые уплотнение чистым компрессорным маслом.
Подсоедините трубопровод низкого давления к компрессору кондиционера.
- Извлеките заглушки из отверстий.
- Установите новое уплотнительное кольцо.
- Затяните болт усилием 9 Нм.
9.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.
Приподнимите автомобиль.
10. Подсоедините впускной шланг охладителя наддувочного воздуха. Затяните хомуты.
11. Закрепите впускной трубопровод охладителя наддувочного воздуха.
- Вверните два болта.
- Наверните гайку.
- Затяните усилием 10 Нм.
12. Установите теплозащитные экраны верхнего рычага и тормозной магистрали.
- Вверните три болта.
- Наверните три гайки.
13. Установите нижнюю панель отделки брызговика крыла. Установите четыре зажима.
14. Установите брызговик левого переднего крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
15. Установите колесо.
16.
Предостережение: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Обязательно ставьте под автомобиль надежные опоры.
Опустите автомобиль.
17. Установите ремень привода вспомогательных агрегатов. Для получения дополнительной информации обратитесь к Ремень привода аксессуаров (86.10.03)
18. Установите полку дополнительной аккумуляторной батареи. Для получения дополнительной информации обратитесь к Полка для дополнительного аккумулятора (76.10.31)
19. Заправьте систему кондиционера. Для получения дополнительной информации обратитесь к Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (82.30.02)
20. Установите кожух вентилятора охлаждения. Для получения дополнительной информации обратитесь к Кожух вентилятора охлаждения (26.25.11)
21. Проверьте уровень рабочей жидкости усилителя рулевого управления. при необходимосте долейте. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха
22. Установите крышку двигателя. Для получения дополнительной информации обратитесь к Крышка двигателя - 2.7L Diesel (12.30.50)
23. Подсоедините провод массы к аккумулятору. Для получения дополнительной информации обратитесь к Спецификация.
