Снятие
1. Приподнимите и подоприте автомобиль.
2. Снимите брызговик правого переднего крыла. Снимите 4 зажима.
3. Снимите брызговик левого переднего крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)

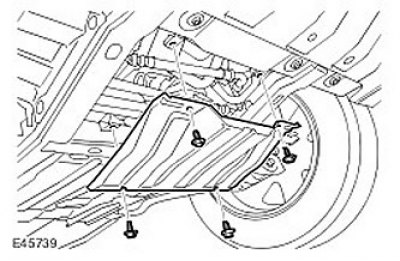

4. Снимите панель радиатора. Выверните 4 болта.
5.
Внимание: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.

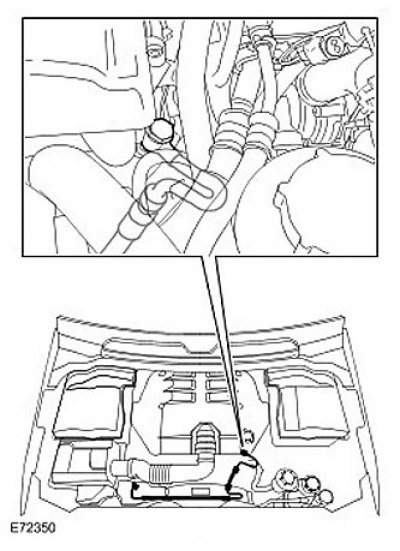

Отсоедините магистраль высокого давления от насоса усилителя рулевого управления.
- Ослабьте и снимите магистраль насоса усилителя рулевого управления.
- Дайте жидкости стечь в емкость.
- Снимите и отбракуйте 2 уплотнительные шайбы.

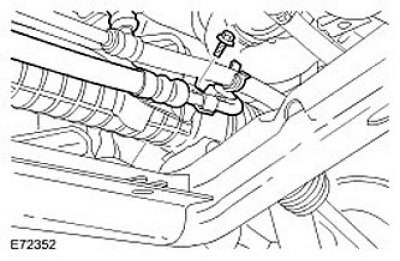

6. Ослабьте опорный кронштейн магистрали усилителя рулевого управления.
- Отверните гайку.
- Освободите шланг.

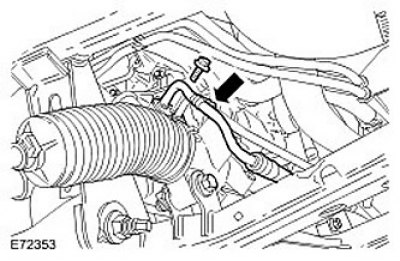

7. Отсоедините магистраль высокого давления от рулевого механизма с усилителем.
- Выверните болт.
- Освободите магистраль рулевого механизма с усилителем.
- Снимите уплотнительное кольцо и отбракуйте его.
8. Снимите магистраль высокого давления рулевого механизма.
Установка
1. Установите магистраль высокого давления рулевого механизма.
2. Подсоедините магистраль высокого давления к механизму рулевого управления с усилителем.
- Установите уплотнительное кольцо.
- Закрепите магистраль высокого давления рулевого механизма с усилителем.
- Затяните болт с моментом 25 Нм.
3. Установите опорный кронштейн магистрали усилителя рулевого управления.
- Затяните гайку (момент затяжки 10 Нм).
- Закрепите шланг зажимом.
4.
Внимание: Во избежание загрязнения системы обязательно закрывайте заглушками все открытые соединения.
Подсоедините магистраль высокого давления к насосу усилителя рулевого управления.
- Установите новые уплотнительные шайбы.
- Подсоедините магистраль высокого давления насоса усилителя рулевого управления.
5. Установите панель радиатора. Затяните болты с моментом 10 Нм.
6. Установите брызговик левого переднего крыла. Для получения дополнительной информации обратитесь к Брызговик крыла (76.10.48)
7. Установите брызговик правого переднего крыла. Закрепите зажимы.
8. Залейте рабочую жидкость в систему усилителя рулевого управления и удалите из системы воздух. Для получения дополнительной информации обратитесь к Заполнение системы усилителя рулевого управления и удаление из нее воздуха.
